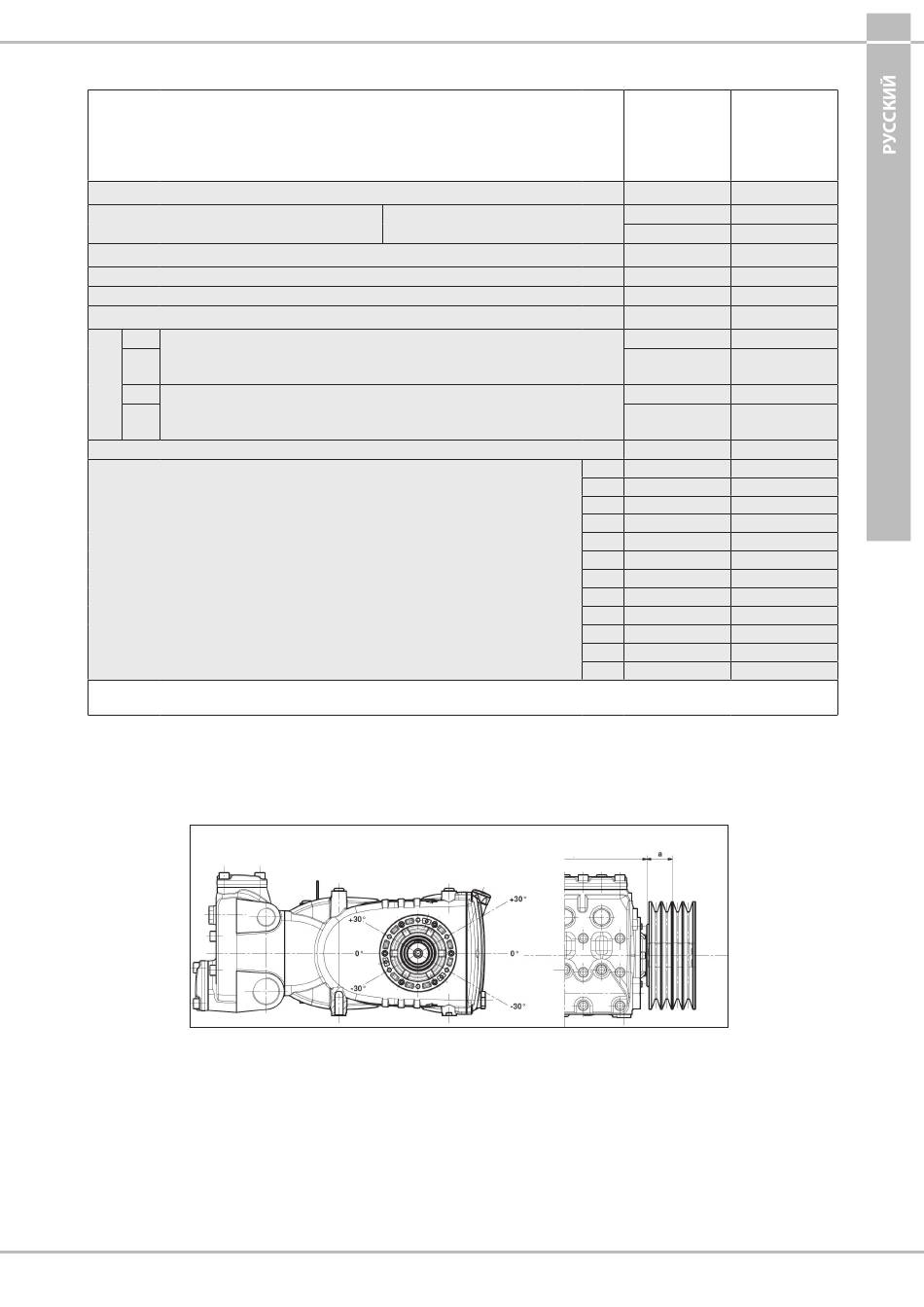

Размеры (в мм)
Сечение ремня согласно
DIN 7753 часть 1 и B.S. 3790
Сечение ремня согласно
DIN 2215 и B.S. 3790
Ширина шага
Увеличенная ширина канавки b
Расстояние между канавками
Увеличенная глубина канавки
α 34° для расчетного диаметра
клиновые ремни узкого сечения
38°
DIN 7753 часть 1
α 34° для расчетного диаметра
клиновые ремни классического сечения
38°
DIN 2215
Допуск для α = 34°-38°
Шкивы для b2 для количества канавок z
b2 = (z-1) e + 2 f
Соблюдайте минимальный диаметр шкива.
Запрещается использовать для многослойных клиновых ремней.
б) Пользуйтесь ремнями с высоким КПД, например, XPB
вместо SPB, поскольку в этом случае потребуется
меньшее количество ремней при одинаковой
передаваемой мощности, что в свою очередь сократит
расстояние между результирующей силой и буртиком
вала (ВОМ) "a" на Рис. 11.
в) Натяните ремни в соответствии с указаниями
изготовителя; слишком большое значение приведет к
аномальной нагрузке на подшипник, сокращающей его
срок службы и ведущей к преждевременному износу
шкива. Натяжение зависит от различных переменных,
указанных в п. 9.12.
г) Естественный допуск длины ремня составляет
≥ ± 0,75%; поэтому 4 ремня следует приобретать в
комплекте.
символ DIN
символ B.S./ISO
символ DIN
символ B.S./ISO
α = 34°
≈
α = 38°
1
д) Натягивайте ремень в направлении, указанном на
Рис. 11, в случае особых потребностей обратитесь
в технический отдел или службу технической
поддержки.
е) Обеспечьте выравнивание канавок ведущего и
ведомого шкивов.
125
XPB/SPB XPC/SPC
SPB SPC
17 22
B C
b 14,0
w
18,9
19,5
c 8,0
e 23 ± 0,4
f 14,5 ± 0,8
t 22,5
мин
d от 140 до 190
w
> 190
d от 112 до 190
w
> 190
± 1°
1 29
2 52
3 75
4 98
5 121
6 144
7 167
8 190
9 213
10 236
11 259
12 282
Буртик вала
(ВОМ)
Рис. 11
19,0
26,3
27,3
12,0
31 ± 0,5
20,0 ± 1,0
31,5
от 224 до 315
> 315
от 180 до 315
> 315
± 30'
40
71
102
133
164
195
226
257
288
319
350
381
Рис. 10
