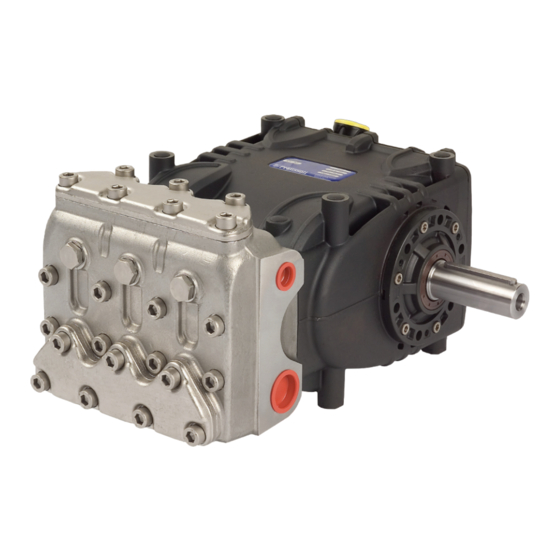

Interpump Group SS70 Reparaturanleitung
Vorschau ausblenden
Andere Handbücher für SS70:
- Betriebs- und wartungsanleitung (182 Seiten) ,
- Betriebs- und wartungsanleitung (31 Seiten)
Verwandte Anleitungen für Interpump Group SS70
Inhaltszusammenfassung für Interpump Group SS70
- Seite 35 Inhaltsverzeichnis 1 EINLEITUNG ....................................36 1.1 BESCHREIBUNG DER SYMBOLE ..............................36 2 REPARATURVORSCHRIFTEN ..............................36 2.1 REPARATUR DER MECHANIK ................................36 2.1.1 Ausbau der Mechanik ................................ 36 2.1.2 Wiedereinbau der Mechanik ............................37 2.1.3 Vorgesehene Untermaßklassen ............................39 2.1.4 Ausbau/Wiedereinbau der Lager und Passscheiben ....................39 2.2 REPARATUR DER HYDRAULIK .................................
-
Seite 36: Einleitung
Vor Ausführung der hier beschriebenen Arbeiten müssen Diese Anleitung enthält die Anweisungen für die Reparatur zunächst die Hydraulik, der Keramikkolben und der der Pumpen SS70 - SN70 - SW70. Spritzschutz von der Pumpe abgenommen werden Sie muss vor jeglichen Arbeiten an der Pumpe sorgfältig (Abschn. 2.2.3, 2.2.4). -
Seite 37: Wiedereinbau Der Mechanik
Schieben Sie die Kolbenführungen mit den entsprechenden Pleuelstangen nach vorn, um das seitliche Herausziehen der Pumpenwelle zu erleichtern, siehe Abb. 4. Abb. 5/b Abb. 4 Ziehen Sie Pumpenwelle heraus Beenden Sie den Ausbau der Pleuelgruppen, indem Sie diese aus dem Pumpengehäuse herausziehen und die Kolbenbolzen von den Kolbenführungen abnehmen. - Seite 38 Abb. 6/a Abb. 8 Paaren Sie die Pleueldeckel unter Führen Sie die Baugruppen Kolbenführungen / Berücksichtigung der Nummerierung mit den Pleuelstange so in das Pumpengehäuse ein, dass zugehörigen Schäften (Abb. 9, Pos. ). die Nummerierung am Pleuelschaft zur Oberseite Achten Sie auf den richtigen Einbausinn der des Gehäuses ausgerichtet ist.
-
Seite 39: Vorgesehene Untermaßklassen
Überprüfen Sie nach Anziehen der Schrauben, ob der Kopf der Pleuelstange ein Seitenspiel in beiden Richtungen aufweist. Setzen Sie die neuen Dichtringe der Kolbenführungen bis auf Anschlag in den entsprechenden Sitz am Pumpengehäuse (Abb. 11) folgendermaßen ein: Verwenden Sie das Werkzeug Art. 27904200 bestehend aus Kegelbuchse und Dorn. - Seite 40 Prüfen Sie nach Einbau der kompletten Gruppe (Flansch auf Schauglasseite + Welle + Flansch auf Motorseite) und nach Festziehen der Deckelschrauben mit dem vorgeschriebenen Anzugsmoment, dass das Reibmoment der Welle bei nicht verbundenen Pleueln in einem Bereich zwischen 4 und 6 Nm liegt.
-
Seite 41: Reparatur Der Hydraulik
Bestimmen Sie nun das Passscheibenpaket anhand folgender Tabelle: Messwert Typ der Passscheibe Stückzahl Von: 0,05 bis: 0,10 Von: 0,11 bis: 0,20 Von: 0,21 bis: 0,30 Von: 0,31 bis: 0,35 0,25 Von: 0,36 bis: 0,45 0,35 0,35 Von: 0,46 bis: 0,55 0,10 Von: 0,56 bis: 0,60 0,25... -
Seite 42: Wiedereinbau Des Kopfs - Ventilgruppen
Für den Wiedereinbau der einzelnen Bauteile führen Sie die vorgenannten Schritte in Abschn. 2.2.1. Um das Einsetzen der Ventilführung in den Sitz zu erleichtern, verwenden Sie eine Buchse, die auf den horizontalen Flächen der Führung aufliegt, und benutzen Sie ein Schlagwerk am gesamten Umfang (Abb. 19/a). -
Seite 43: Ausbau Des Kopfs - Dichtungen
2.2.3 Ausbau des Kopfs - Dichtungen Der Austausch der Dichtungen ist erforderlich, wenn Wasser aus den Ablassöffnungen an der Unterseite des Gehäuses austritt, und auf jeden Fall in den Intervallen lt. Tabelle „VORBEUGENDE WARTUNG“ in Kapitel 11 der Betriebs- und Wartungsanleitung. -
Seite 44: Eichwerte Für Den Schraubenanzug
EICHWERTE FÜR DEN SCHRAUBENANZUG Beschreibung Pos. Ex- Anzugs- plosions- moment zeichnung Befestigungsschraube Deckel Befestigungsschraube Kolben Befestigungsschraube Pleueldeckel Bef.-Schraube Ventildeckel - SS - SW 35** Befestigungsschraube Ventildeckel - SN 80** Befestigungsschraube Kopf 35*** Befestigungsschraube Flansch Typ „A“ Befestigungsschraube Glocke SAE C Befestigungsschraube Flansch 2. -
Seite 45: Reparaturwerkzeuge
REPARATURWERKZEUGE Die Reparatur der Pumpe kann mithilfe geeigneter Werkzeuge mit folgenden Artikelnummern erleichtert werden: Für den Einbau: Art. 26134600 Buchse für Dichtung mit Außen-Ø 35; alternativer HD-Dichtring Ø 20x35x9 Art. 27465600 Art. 26134600 Buchse für Dichtung mit Außen-Ø 35; alternativer HD-Dichtring Ø 22x35x9 Art. - Seite 112 Violators will be prosecuted according to law with appropriate legal action. D’après les lois de Copyright, ces instructions d’utilisation appartiennent à Interpump Group. Les instructions contiennent des descriptions techniques et des illustrations qui ne peuvent être ni copiées ni reproduites par procédé électronique, dans leur intégralité ou en partie, ni confiées à...
