6. Functional description

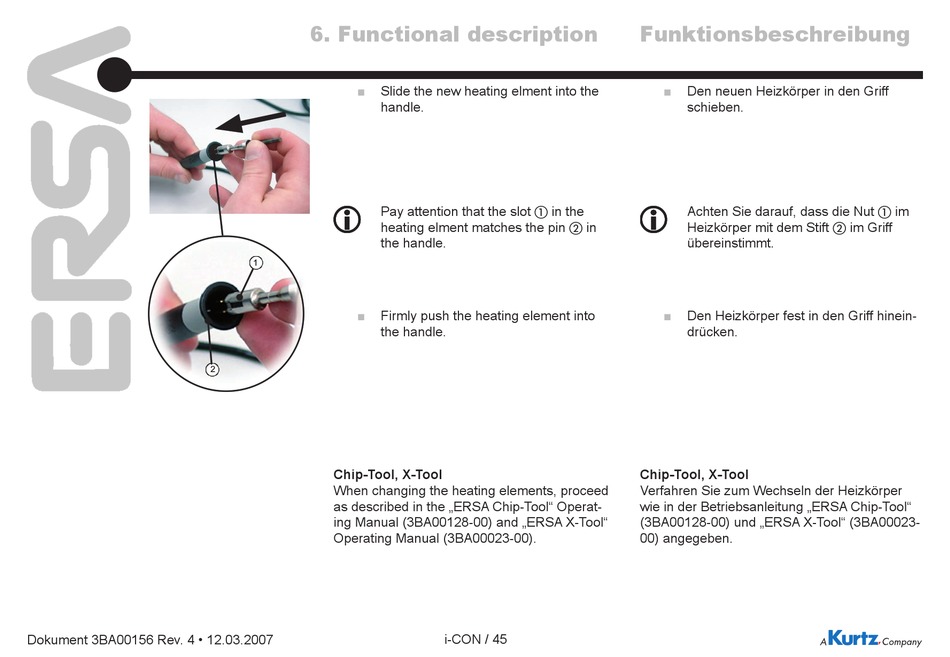

■ Slide the new heating elment into the
handle.
Pay attention that the slot a in the
heating elment matches the pin b in
the handle.
1
■ Firmly push the heating element into
the handle.
2
Chip‑Tool, X‑Tool
When changing the heating elements, proceed
as described in the „ERSA Chip‑Tool" Operat‑
ing Manual (3BA0018‑00) and „ERSA X‑Tool"
Operating Manual (3BA0003‑00).
i‑CON / 45
Funktionsbeschreibung
■ Den neuen Heizkörper in den Griff
schieben.
Achten Sie darauf, dass die Nut a im
Heizkörper mit dem Stift b im Griff
übereinstimmt.
■ Den Heizkörper fest in den Griff hinein‑
drücken.
Chip‑Tool, X‑Tool
Verfahren Sie zum Wechseln der Heizkörper
wie in der Betriebsanleitung „ERSA Chip‑Tool"
(3BA0018‑00) und „ERSA X‑Tool" (3BA0003‑
00) angegeben.
