Betriebsanleitung
D

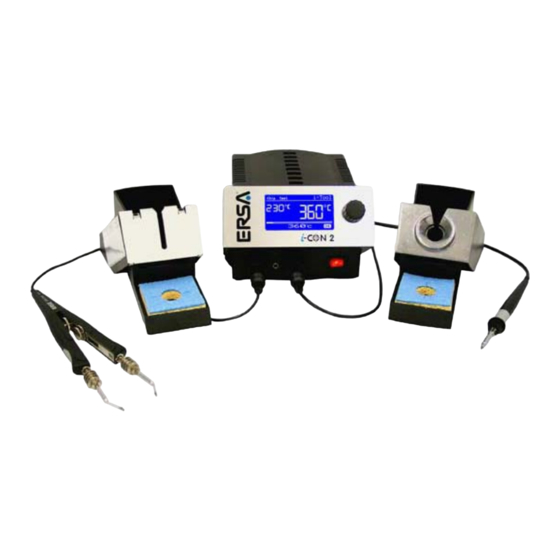

ERSA Lötstation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ersa i-con 2

Inhaltszusammenfassung für ersa i-con 2

  • Seite 1 Betriebsanleitung ERSA Lötstation...

  • Seite 2: Inhaltsverzeichnis

    6.3.1 i-Set-Tool ....................20 6.3.2 Solltemperatur ..................22 6.3.3 Kalibriertemperatur ................. 22 6.3.4 Spitzenoffset ................... 23 6.3.5 i-CON 2 kalibrieren ................. 25 6.3.6 Kalibriertemperatur ermitteln ..............26 6.3.7 Energie ....................26 6.3.8 Standby-Zeit ................... 27 6.3.9 Standby-Temperatur ................27 Konfigurationsmodus ................... 28 6.4.1...
  • Seite 3 Parameteränderungen nicht möglich ..............45 Fehlermeldungen ....................46 8. Wartung, Reinigung ..................... 48 Wichtige Pflegearbeiten ..................48 Reinigung ......................48 9. Ersatzteile ........................49 ERSADUR Dauerlötspitzen (i-Tips) ..............52 10. Garantie ......................... 56 I-CON 2 / 3 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 4: Einführung

    Station zurückzuschreiben. Somit können Sie die Grundeinstellungen schnell auf mehrere Stationen übertragen. Die i-CON 2 kann mit unterschiedlichen Tools betrieben werden. Neben dem neuen i-Tool kann auch die Entlötpinzette „Chip tool“ (zur Bearbeitung von SMD Bauteilen) und der Entlötkolben X-Tool (Vakuumeinheit CU 100 notwendig) an die Station an- geschlossen werden.

  • Seite 5: Technische Daten

    Antistatische Oberfläche, für den Einsatz in ESD Bereichen besonders geeignet. Option: Serielle Schnittstel- le zur Ansteuerung der Lötrauchabsaugung EA110 . Nach MIL-SPEC/ESA-Standard VDE, EMV-geprüft Konformität Anschließbare Löt- Entlötgeräte: Linke Seite: i-Tool, Power-Tool, Tech-Tool, Micro-Tool, Chip-Tool, X-Tool Rechte Seite: i-Tool I-CON 2 / 5 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 6: Zu Ihrer Sicherheit

    Ausführung antistatisch nach MIL-SPEC/ESA-Standard mit im Handgriff integrierter Identifikations- und Standby-Funktion Zu Ihrer Sicherheit ERSA Produkte werden unter Beachtung der grundlegenden Sicherheitsanforde- rungen entwickelt, gefertigt und geprüft. Trotzdem bestehen Restrisiken! Lesen Sie deshalb diese Anleitung, bevor Sie das Gerät zum ersten Mal bedienen.

  • Seite 7: Piktogramm- Und Symbolerläuterungen

    Symbole: Hiermit werden Textpassagen gekennzeichnet, die Erläuterungen, Informationen oder Tipps enthalten. ■ Dieses Zeichen markiert - Tätigkeiten, die Sie durchführen müssen, oder - Anweisungen, die unbedingt einzuhalten sind. I-CON 2 / 7 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 8: Bestimmungsgemäßer Gebrauch

    Betriebsanleitung Bestimmungsgemäßer Gebrauch ERSA Wärmewerkzeuge dürfen nur zum Verarbeiten von Weichloten verwendet werden. Wenn es jedoch ausdrücklich in der Betriebsanleitung des jeweiligen Wär- mewerkzeuges beschrieben wird, dürfen einige Werkzeuge in Sonderfällen zum Bearbeiten von Kunststoffen eingesetzt werden. Bei nicht bestimmungsgemäßem Gebrauch und Eingriffen in das Gerät erlöschen Garantie- und Haftungsansprüche...
  • Seite 9 Nebenprodukten Ihrer Lötarbeit die kommunalen Abfallbe- seitigungsvorschriften. Achtung! Belüftung und Absaugung. Arbeitsstoffe und Arbeitshilfs- stoffe können Ihre Gesundheit gefährden. Sorgen Sie für ausrei- chende Belüftung oder Absaugung. Beachten Sie auch die einschlä- gigen Sicherheitsdatenblätter. I-CON 2 / 9 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 10 Gerät vor allen Flüssigkeiten und Feuchtigkeit. Andernfalls besteht die Gefahr von Feuer oder elektrischen Schlägen. Vorsicht! Pflegen Sie Ihr Wärmewerkzeug. Bewahren Sie Ihr ERSA Produkt stets sicher, für Kinder unerreichbar und trocken auf. Beach- ten Sie eventuelle Wartungsvorschriften. Kontrollieren Sie Ihr Gerät in regelmäßigen Abständen.

  • Seite 11: Transport, Lagerung, Entsorgung

    Betriebsanleitung Transport, Lagerung, Entsorgung Die i-CON 2 wird in einem stabilen Umkarton geliefert. Verwenden Sie für den Transport und die Zwischenlagerung der Systeme bitte ausschließlich die Origi- nalverpackung. Ruckartiges Bewegen, Anstoßen oder Absetzen der i-CON 2 ist unbedingt zu vermeiden. Die i-CON 2 ist vor Witterungseinflüssen wie Regen, Nebel oder Seeluft, etc.

  • Seite 12: Inbetriebnahme

    Sie sich bitte mit Ihrem Lieferanten in Verbindung. Bestellung → 0IC2000A 0IC2000AC 0IC2000AIT 0IC2000AXT Inhalt ↓ 0IC203A 0100CDJ 0A48 3N544 0A08MSET Netzanschluss- leitung 0450MDJ 0A43 0CU100A I-CON 2 / 12 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 13: Erstes Einschalten

    Die Lötstation am Netzschalter ausschalten. ■ Korrekten Sitz der Lötspitze überprüfen ■ Lötwerkzeug mit der Station verbinden und im Ablageständer able- gen. L7RRO 3RZHUWRRO 7HFKWRRO L7RRO 0LFURWRRO &KLSWRRO ;WRRO L6HW WRRO I-CON 2 / 13 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 14 Betriebsanleitung ■ Netzanschlussleitung mit Lötstation und Netzsteckdose verbinden ■ Viskoseschwamm mit enthärtetem Wasser anfeuchten. ■ Die Lötstation einschalten I-CON 2 / 14 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 15: Funktionsbeschreibung

    Station wirksam. Zusätzlich können Sie durch diese Tastfunktion die angeschlos- senen Tools wechselseitig auswählen. Die Darstellung aller Einstellschritte und Messwerte erfolgt im Klartext in einem übersichtlichen Anzeigefenster, dem „Dis- play“. I-CON 2 / 15 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 16: Der Arbeitsmodus

    Nach dem Einschalten der Station erscheint für ca. 2 Sekunden der Einschaltdialog. Dieser zeigt die Stationsbezeichnung und Softwareversion der i-CON 2. An- schließend wechselt die Station automatisch in den Arbeitsmodus: Die Namen und Werte des aktiven Lötwerkzeuges werden mit größeren Zeichen dargestellt Die Namen und Werte des passiven Lötwerkzeuges werden mit kleineren Zeichen...
  • Seite 17 Drehen des i-OP verändert werden. Bestätigt wird dies durch Drücken des i-OP. Ist der Passwortschutz aktiviert, kann der Sollwert nur über den Para- metermodus verändert werden. Sie benötigen hierfür das Passwort. I-CON 2 / 17 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 18: Parametermodus

    Der Parametermodus wird nun für das ausgewählte Werkzeug aktiviert. Durch Dre- hen am i-OP wird der gewünschte Parameter ausgewählt. Zum selektierten Parameter wird in der letzten Zeile ein Hilfetext eingeblen- det, der zusätzliche Erläuterungen oder Zahlenbereiche darstellt. I-CON 2 / 18 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 19 Bei aktiviertem Cursor wird über die Drehbewegung am i-OP der Wert des Parame- ters entsprechend verändert. Durch ein Doppel - Drücken auf das i-OP kann man den Paramtermodus direkt aufrufen bzw. verlassen. I-CON 2 / 19 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 20: I-Set-Tool

    [Abbruch] wählen, um den Vorgang zu beenden oder [>>>] wählen, um fortzufahren. ■ Den i-OP drücken, die Einstellungen werden gespeichert. Warten, bis der Text [Parameter gespeichert] in der Anzeige erscheint. Anschlie- ßend i-Set Tool entfernen. I-CON 2 / 20 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 21 Werden Daten aus einer i-CON 1 geladen, so werden die Einstellun- gen der linken Seite mit diesen Daten überschrieben. Die Einstellun- gen der rechten Seite werden auf Werkseinstellung (Default) zurück- gesetzt. I-CON 2 / 21 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 22: Solltemperatur

    Diese Funktion dient zur Kalibrierung der Lötspitzentemperatur. Sie ermöglicht das Abgleichen von Anzeigewert und tatsächlicher Spitzentemperatur. Der einstellbare Kalibrierbereich beträgt -70...+50°C/-126...+90°F. Das genaue Vorgehen bei der Kalibrierung ist im Kapitel 6.3.5 . „i-CON 2 Kalibrie- ren“ beschrieben. Wenn Sie über kein entsprechendes Messgerät verfügen, um diese Messung durchzuführen, tragen Sie „0“...

  • Seite 23: Spitzenoffset

    Der Spitzenoffset kann von 1 bis zum maximal mög- lichen Grenzwert (Tabelle nächste Seite) des angeschlossenen Lötwerkzeuges eingestellt werden. Bei angeschlossenem Chip-Tool erscheint statt [Spitzenoffset] der Eintrag [Spitzentyp]. In diesem Fall können Sie den Spitzentyp direkt auswählen. I-CON 2 / 23 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 24 832 WD 422 QD7 832 RD X-Tool 422 QD8 832 YD Spitze Nummer 422 QD9 422 QD10 422 RD1 422 RD2 422 RD3 422 SD 422 MD 422 FD10 422 ED I-CON 2 / 24 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 25: I-Con 2 Kalibrieren

    Betriebsanleitung 6.3.5 i-CON 2 kalibrieren Grundsätzlich stehen an der i-CON 2 zwei Kalibrierfunktionen zur Verfügung: • Spitzenoffset-Funktion und • Kalibrierfunktion. Die Spitzenoffset-Funktion ist für ein angeschlossenes i-Tool nicht ver- fügbar. In der unteren Zeile des Diaplays erscheint der Text [01=Kein Offset einstellbar].

  • Seite 26: Kalibriertemperatur Ermitteln

    Kalibriertemperatur ermitteln ■ Ermitteln Sie die Temperatur der Lötspitze mit einem kalibrierten Messgerät (z.B. ERSA DTM 100). ■ Vergleichen Sie die Anzeigewerte von i-CON 2 und Messgerät. ■ Berechnen Sie die Temperaturdifferenz: ∆T = T – T i-CON 2 Messgerät ■...

  • Seite 27: Standby-Zeit

    Das Wiederaufheizen aus der Standbytemperatur erfolgt beim i-Tool durch Bewegen, beim Tech-Tool und beim x-Tool durch kurzes Abwi- schen am feuchten Schwamm, bei allen anderen Tools durch Drücken oder Drehen am i-OP. I-CON 2 / 27 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 28: Konfigurationsmodus

    • Ruhezustand • Passwort • Temperatureinheit • Sprachenauswahl der Station In den Konfigurationsmodus gelangen Sie, indem Sie beim Einschalten der i-CON 2 den i-OP für 5 Sekunden gedrückt halten. ♪! I-CON 2 / 28 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 29: Temperaturfenster

    Buchse angezeigt wird. 6.4.2 Prozessalarm Wenn die Isttemperatur das Temperaturfenster verläßt, ertönt ein einfaches akusti- sches Signal. Wenn die Isttemperatur wieder in das Temperaturfenster zurückkehrt, ertönt ein doppeltes akustisches Signal. Werkseinstellung: [off]. I-CON 2 / 29 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 30: Passwortschutz

    = kein Schutz. Sie sollten sich Ihr gewähltes Passwort gut merken oder an sicherer Stelle notieren. Ein vergessenes Passwort kann nur durch ERSA wie- der deaktiviert werden. Wenn Sie über ein i-Set Tool mit den gespei- cherten Werkseinstellungen verfügen, können Sie die Station auch selbst entsperren.
  • Seite 31 Geben Sie das Passwort nochmals ein und bestätigen Sie Ihre Einga- be durch Drücken des i-OP. Es erscheint die Anzeige [Konfiguration] mit der Meldung [PASS- WORTSCHUTZ: AKTIV]. Die Station ist jetzt geschützt. I-CON 2 / 31 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 32: 6.4.3.2 Passwort Ändern

    30 sek. verlängert, so dass auch noch weitere Eingaben vorgenommen werden können. Wird für die Dauer von 30 sek. keine Eingabe mehr vorgenommen, wird der Passwortschutz wieder aktiviert. I-CON 2 / 32 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 33: 6.4.3.4 Passwort Vergessen

    Mode ausgeführt. Während dieser Zeit (ca. 5 sek.) darf die Station nicht ausgeschaltet werden. 6.4.5 Sprachenauswahl Hier können Sie die gewünschte Sprache für die Menüführung der i-CON 2 aus- wählen. Werkseinstellung: „English“ I-CON 2 / 33 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 34: Einstellbare Shut-Down Funktion (Ruhezustand)

    Beim i-Tool wird der Ruhezustand automatisch verlassen, sobald das Werkzeug aus dem Ablageständer genommen wird. Sobald das erste Werkzeug aus dem Ruhezustand erwacht, wird auch das Zweite wie- der aktiviert. I-CON 2 / 34 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 35: Gerätenummer

    Betriebsanleitung 6.4.7 Gerätenummer Diese Funktion wird nur dann benötigt, wenn die i-CON 2 mit der seriellen PC- Schnittstelle (Option) ausgerüstet ist. Damit der PC die angeschlossene Station korrekt zuordnen kann, müssen Sie zur Identifizierung eine eindeutige Gerätenum- mer einstellen. Um die [Gerätenummer] einzustellen, müssen Sie folgendes tun: ■...

  • Seite 36: Werkseinstellungen („Default")

    Tech tool Power Chip tool Micro (X Tool)* tool tool Solltemp°C Kalibrier- temp.°C Spitzen- 1 (2)* 422 MD offset Energie Medium Medium Medium High High (High)* Standbyzeit Stand- bytemp. I-CON 2 / 36 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 37: Kontrast

    0,5 s Der Buzzer signalisiert durch einen Ton, dass der Kontrastmodus aktiv ist. ■ Den gewünschten Kontrast durch Drehen des i-OP einstellen. ■ Bestätigen Sie Ihre Eingabe durch Drücken des i-OP. I-CON 2 / 37 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 38: Lötspitzenwechsel

    Achtung! Spitzen nur in kaltem Zustand wechseln -Verbrennungsge- fahr! Ist die Lötspitze abgekühlt, gehen Sie wie folgt vor: 6.7.1 i-Tool ■ Die Lötspitze durch Linksdrehen der Rändelmutter lösen ■ Die Lötspitze samt Halterung vom Heizkörper abziehen. I-CON 2 / 38 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 39 Lötspitze muss einrasten. ■ Die Lötspitze mit Hülse auf den Heizkörper schieben. ■ Die Lötspitze durch Rechtsdrehen der Rändelmutter festschrauben. Vorsicht! Lötwerkzeuge nicht ohne Lötspitze betreiben, hierdurch kann der Heizkörper beschädigt werden! I-CON 2 / 39 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 40: Heizkörperwechsel

    Achtung! Heizkörper nur in kaltem Zustand wechseln -Verbrennungs- gefahr! 6.8.1 i-Tool ■ Das Pinzettenwerkzeug zwischen Griff und Gewinde ansetzen. ■ Den Heizkörper durch leichtes Anhebeln lockern. ■ Den gelockerten Heizkörper herausziehen I-CON 2 / 40 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 41: Chip-Tool, X-Tool

    Den Heizkörper fest in den Griff hineindrücken. 6.8.1 Chip-Tool, X-Tool ■ Verfahren Sie zum Wechseln der Heizkörper wie in der Betrieb- sanleitung „ERSA Chip-Tool“ (3BA00128-00) und „ERSA X-Tool“ (3BA00023-00) angegeben. I-CON 2 / 41 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 42: Empfindliche Bauelemente

    Die Lötstation ist komplett antistatisch ausgerüstet und erfüllt außerdem die Anfor- derungen des amerikanischen Militärstandards. Die Lötspitzen sind bei der Auslieferung direkt mit dem Netzschutzleiter verbunden. * „Harte“ Erde gemäß Military und ESA-Standards I-CON 2 / 42 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 43: Fehlerbehandlung

    Beachten Sie unbedingt, dass eine defekte Sicherung auch ein Hin- weis auf eine tiefer liegende Fehlerursache sein kann. Einfaches Wechseln der Sicherung ist daher im Allgemeinen nicht ausreichend. • Ist das Lötwerkzeug korrekt mit der Versorgungseinheit verbunden? I-CON 2 / 43 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 44: Sonstige Fehler

    Das Display wird abgeschaltet und zeigt nichts mehr an, der Netz- schalter leuchtet jedoch weiter. In diesem Fall liegt eine Überlastung der Lötstation vor. Ist die Lötstation ausreichend abgekühlt (ungefähr 30 Minuten) kann weiter gearbeitet werden. I-CON 2 / 44 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 45: Durchgangsprüfung Für I-Tool

    Parameteränderungen nicht möglich Ist die Station über ein Passwort geschützt, können die Parameter nur dann geän- dert werden, wenn das Passwort korrekt eingegeben wurde. (siehe Kapitel 6.4.3, „Passwortschutz“). Stecker i-tool Stecker i-tool I-CON 2 / 45 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 46: Fehlermeldungen

    Betriebsanleitung Fehlermeldungen Die i-CON 2 führt selbständig Fehlerdiagnosen durch. Das Ergebnis einer Diagnose wird als Fehlercode ausgegeben: Dabei erscheint das dreieckige Piktogramm im Display der Lötstation. Der Fehlercode wird als Zahl zwischen 2 und 99 an- gezeigt. In der unteren Zeile wird zusätzlich ein Hinweistext angezeigt.
  • Seite 47 [NETZFREQUENZ ?] Netzfrequenz außerhalb des Frequenzbereiches (± 10%) [iCON ÜBERLASTSCHUTZ] Lötstation überlastet i-CON: Lötstation austau- schen / i-CON2: Lötstation ab- kühlen lassen (1) Nur mit i-Tool (2) Alle, außer i-Tool I-CON 2 / 47 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 48: Wartung, Reinigung

    ■ Achten Sie darauf, dass Lüftungsöffnungen der Station nicht durch Staubablagerungen ihre Wirkung verlieren. Verwenden Sie ausschließlich Original ERSA Verbrauchs- und Ersatz- teile, um sichere Funktion und Gewährleistung zu erhalten! Warnung! Innerhalb des Gerätes befinden sich keine zu wartenden Teile! Reinigung Reinigen Sie das Gerät gelegentlich mit einem angefeuchteten, weichen Tuch.

  • Seite 49: Ersatzteile

    0IC 2000AXT komplett mit 1 Lötkolben x-Tool und 1 Ablage- ständer, 1 Lötkolben i-Tool und 1 Ablageständer Einzelteile Elektronikstation i-CON 2, 230/24 V, 120 W, an- 0IC 203 A tistatisch Lötkolben i Tool, 24 V, 150 W, antistatisch mit 0100 CDJ Spitze 0102CDLF16 Ablageständer für i-Tool...
  • Seite 50 Rändelmutter für i-Tips 3N 497 Überwurfhülse für i-Tips 3N 539 Rändelmutter mit Überwurfhülse für i-Tips 3IT1040-00 Heizkörper für i-Tool 010101J Viskoseschwamm für Ablageständer 0003B Messingbürstchen 3TZ00051 Trockenschwamm mit Aufnahme 0A08MSET I-CON 2 / 50 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 51 Entlötpinzette Chip tool, 24V, 2 x 20 W, antista- 0450 MDJ tisch, mit Spitzen 422 MD Ersatzteile für den Chip-Tool siehe Betriebsan- leitung „ERSA Chip-Tool“ (3BA00128-00). Ersatzteile für den X-Tool siehe Betriebsanlei- tung „ERSA X-Tool“ (3BA00023-01) I-CON 2 / 51 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 52: Ersadur Dauerlötspitzen (I-Tips)

    Betriebsanleitung ERSADUR Dauerlötspitzen (i-Tips) i-Tips [P] 0102PDLF02 0102PDLF03L 0102PDLF04 0102PDLF04L 0102PDLF05L 0102PDLF06 0102PDLF06L 0102PDLF07 0102PDLF08L 0102PDLF10 I-CON 2 / 52 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 53 Betriebsanleitung i-Tips [C] 0102CDLF12 0102CDLF16 0102CDLF18L 0102CDLF20 0102CDLF24 0102CDLF24L 0102CDLF32 0102CDLF50 0102CDLF65 0102CDLF080C 0102CDLF100C I-CON 2 / 53 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 54 Betriebsanleitung i-Tips [C] 0102CDLF120C 0102CDLF100 0102CDLF200 0102SDLF04 0102SDLF06 0102SDLF06L 0102SDLF08L 0102SDLF18 I-CON 2 / 54 3BA00164 • 05.02.2008 • Rev. 4...
  • Seite 55 Betriebsanleitung i-Tips [A] 0102ADLF13 0102ADLF15 0102ADLF20 0102ADLF40 i-TIps [W] 0102WDLF16 0102WDLF23 0102WDLF35 i-Tips [B] 0102BDLF20 Achtung! Vor dem Aufheizen eventuell vorhanedene Schlauch-Schutztülle entfernen! I-CON 2 / 55 3BA00164 • 05.02.2008 • Rev. 4...

  • Seite 56: 10. Garantie

    Genehmigung der ERSA GmbH reproduziert, übertragen oder in eine andere Sprache übersetzt werden. ERSA GmbH • Leonhard-Karl-Str. 24 • 97877 Wertheim / Germany • Tel. +49 (0) 9342/800-0 • Fax -127 • e-mail: service.tools@ersa.de • www.ersa.de I-CON 2 / 56...
