Dokument 3BA00156 Rev. 4 • 1.03.007

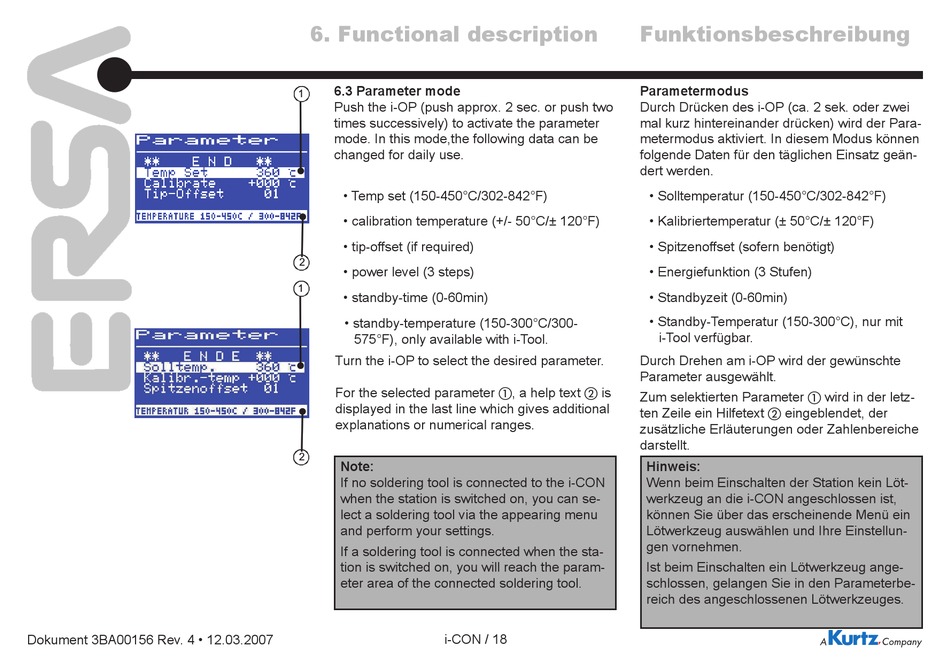

6. Functional description
6.3 Parameter mode
1
Push the i‑OP (push approx. sec. or push two
times successively) to activate the parameter
mode. In this mode,the following data can be
changed for daily use.
• Temp set (150‑450°C/30‑84°F)
• calibration temperature (+/‑ 50°C/± 10°F)
• tip‑offset (if required)
2
• power level (3 steps)
1
• standby‑time (0‑60min)
• standby‑temperature (150‑300°C/300‑
575°F), only available with i‑Tool.
Turn the i‑OP to select the desired parameter.
For the selected parameter a, a help text b is
displayed in the last line which gives additional
explanations or numerical ranges.
2
Note:
If no soldering tool is connected to the i‑CON
when the station is switched on, you can se‑
lect a soldering tool via the appearing menu
and perform your settings.
If a soldering tool is connected when the sta‑
tion is switched on, you will reach the param‑
eter area of the connected soldering tool.
i‑CON / 18
Funktionsbeschreibung
Parametermodus
Durch Drücken des i‑OP (ca. sek. oder zwei
mal kurz hintereinander drücken) wird der Para‑
metermodus aktiviert. In diesem Modus können
folgende Daten für den täglichen Einsatz geän‑
dert werden.
• Solltemperatur (150‑450°C/30‑84°F)
• Kalibriertemperatur (± 50°C/± 10°F)
• Spitzenoffset (sofern benötigt)
• Energiefunktion (3 Stufen)
• Standbyzeit (0‑60min)
• Standby‑Temperatur (150‑300°C), nur mit
i‑Tool verfügbar.
Durch Drehen am i‑OP wird der gewünschte
Parameter ausgewählt.
Zum selektierten Parameter a wird in der letz‑
ten Zeile ein Hilfetext b eingeblendet, der
zusätzliche Erläuterungen oder Zahlenbereiche
darstellt.
Hinweis:
Wenn beim Einschalten der Station kein Löt‑
werkzeug an die i‑CON angeschlossen ist,
können Sie über das erscheinende Menü ein
Lötwerkzeug auswählen und Ihre Einstellun‑
gen vornehmen.
Ist beim Einschalten ein Lötwerkzeug ange‑
schlossen, gelangen Sie in den Parameterbe‑
reich des angeschlossenen Lötwerkzeuges.
