2
5
3
6
Dokument 3BA00156 Rev. 4 • 1.03.007

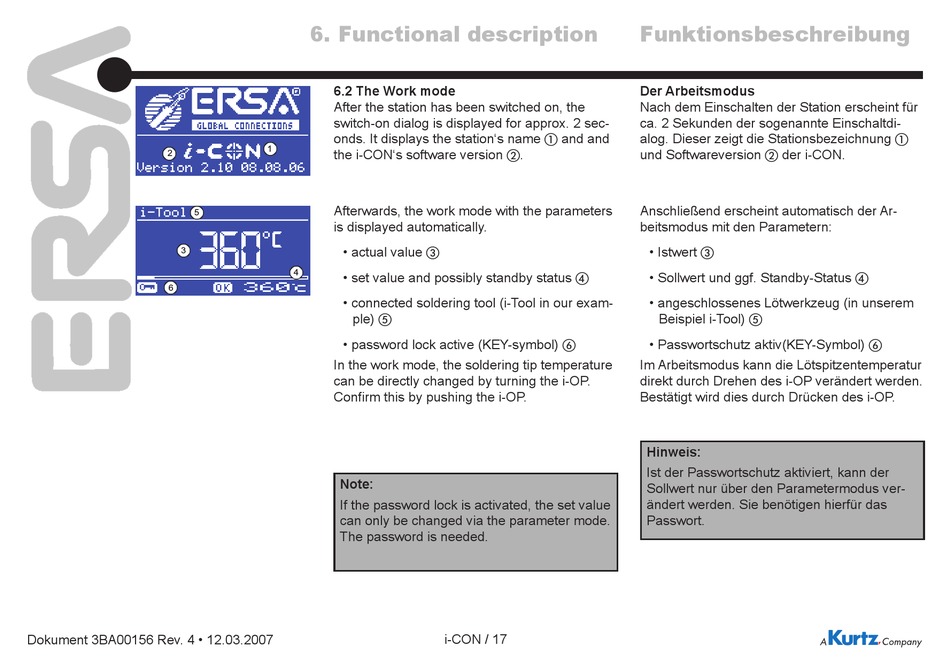

6. Functional description
6.2 The Work mode
After the station has been switched on, the
switch‑on dialog is displayed for approx. sec‑
onds. It displays the station's name a and and
1
the i‑CON's software version b.
Afterwards, the work mode with the parameters
is displayed automatically.
• actual value c
4
• set value and possibly standby status d
• connected soldering tool (i‑Tool in our exam‑
ple) e
• password lock active (KEY‑symbol) f
In the work mode, the soldering tip temperature
can be directly changed by turning the i‑OP.
Confirm this by pushing the i-OP.
Note:
If the password lock is activated, the set value
can only be changed via the parameter mode.
The password is needed.
i‑CON / 17
Funktionsbeschreibung
Der Arbeitsmodus
Nach dem Einschalten der Station erscheint für
ca. Sekunden der sogenannte Einschaltdi‑
alog. Dieser zeigt die Stationsbezeichnung a
und Softwareversion b der i‑CON.
Anschließend erscheint automatisch der Ar‑
beitsmodus mit den Parametern:
• Istwert c
• Sollwert und ggf. Standby‑Status d
• angeschlossenes Lötwerkzeug (in unserem
Beispiel i‑Tool) e
• Passwortschutz aktiv(KEY‑Symbol) f
Im Arbeitsmodus kann die Lötspitzentemperatur
direkt durch Drehen des i‑OP verändert werden.
Bestätigt wird dies durch Drücken des i‑OP.
Hinweis:
Ist der Passwortschutz aktiviert, kann der
Sollwert nur über den Parametermodus ver‑
ändert werden. Sie benötigen hierfür das
Passwort.
