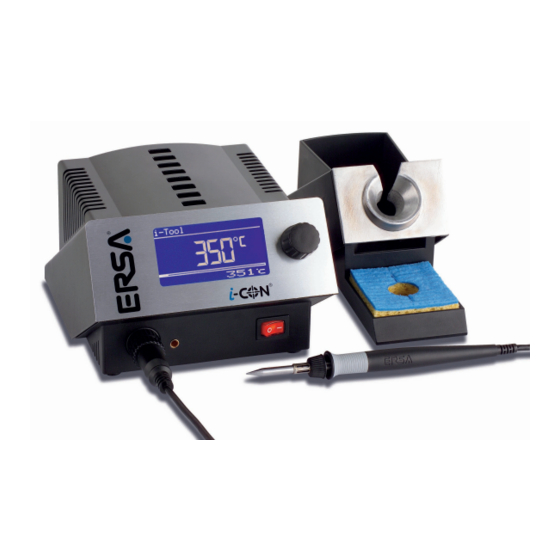

- Seite 1 Kurzanleitung ERSA Lötstation...
-
Seite 2: Inhaltsverzeichnis
Die Lötstation aufstellen ..................4 3. Funktionsbeschreibung ....................6 Bedienung ......................6 Sprachenauswahl ....................7 Temperatur einstellen ..................... 8 Löten ........................8 4. Die Betriebsarten der I-CON ..................9 Der Arbeitsmodus ....................9 Parametermodus ....................9 4.3 Konfigurationsmodus ................... 10 Kontrast ........................ 11 5. Parameter ändern . -
Seite 3: Einführung
Kurzanleitung Einführung Diese Kurzanleitung soll Ihnen eine schnelle Nachschlagemöglichkeit bei der Arbeit mit der I-CON ermöglichen. Die Kurzanleitung ersetzt nicht die auf der mitgelieferten Produkt-CD enthaltene Betriebsanleitung! Lesen Sie deshalb die Betriebsanleitung, bevor Sie das Gerät zum ersten Mal bedienen. Beachten Sie insbesondere die dort aufgeführ- ten Sicherheitshinweise! Bewahren Sie sämtliche Anleitungen an einem, für alle Benutzer je-... -
Seite 4: Inbetriebnahme
Überprüfen Sie vor dem Einschalten, ob die Netzspannung mit dem auf dem Typenschild angegebenem Wert übereinstimmt. ■ Korrekten Sitz der Lötspitze überprüfen. ■ Die Lötstation am Netzschalter ausschalten. ■ Viskoseschwamm mit enthärtetem Wasser anfeuchten. I-CON / 4 3BA00167 • 31.01.008 • Rev. 3... - Seite 5 Stift b im Stecker muß mit der Nut c in der Anschlußbuchse überein- stimmen. ■ Netzanschlussleitung mit Lötstation und Netzsteckdose verbinden b. ■ Die Lötstation einschalten c. Achtung! Verbrennungsgefahr! Die angeschlossenen Lötwerkzeuge werden sofort nach dem Einschalten geheizt! I-CON / 5 3BA00167 • 31.01.008 • Rev. 3...
-
Seite 6: Funktionsbeschreibung
Der i-OP verfügt zusätzlich noch über eine Tastfunktion. Durch diese Tastfunktion (Drücken) werden die ausgewählten Parameter und Werte bestätigt und so für die Station wirksam. Die Darstellung aller Einstellschritte und Messwerte erfolgt im Klar- text in einem übersichtlichen Anzeigefenster, dem „Display“. I-CON / 6 3BA00167 • 31.01.008 • Rev. 3... -
Seite 7: Sprachenauswahl
■ Die Lötstation ausschalten ■ den i-OP drücken und festhalten ■ die Lötstation wieder einschalten ■ den i-OP so lange festhalten, bis Sie einen Piepston hören, jetzt den i-OP loslassen. ♪ I-CON / 7 3BA00167 • 31.01.008 • Rev. 3... -
Seite 8: Temperatur Einstellen
Den i-OP drücken, um die Einstellung zu übernehmen. 3.4 Löten ■ Führen Sie einige Probelötungen durch. Wenn Sie mit dem Ergebnis nicht zufrieden sind, können Sie die Parameter an Ihre Anforderungen anpassen. Lesen Sie hierzu die folgenden Abschnitte. I-CON / 8 3BA00167 • 31.01.008 • Rev. 3... -
Seite 9: Die Betriebsarten Der I-Con
Die Betriebsarten der I-CON 4.1 Der Arbeitsmodus Nach dem Einschalten der Station erscheint für ca. Sekunden der Einschaltdialog. Dieser zeigt die Stationsbezeichnung a und Softwareversion b der I-CON. An- schließend wechselt die Station automatisch in den Arbeitsmodus. 4.2 Parametermodus Durch Drücken des i-OP (ca. sek. oder zwei mal kurz hintereinander drücken) wird der Parametermodus für das Lötwerkzeug aktiviert. -
Seite 10: Konfigurationsmodus
Kurzanleitung 4.3 Konfigurationsmodus In den Konfigurationsmodus gelangen Sie, indem Sie beim Einschalten der I-CON den i-OP für 5 Sekunden gedrückt halten. ♪! Über eine Drehbewegung und dem entsprechenden Drücken kann die Station konfi- guriert oder mit der Werkseinstellung neu beschrieben werden. ♪! 0,5 s I-CON / 10 3BA00167 • 31.01.008 • Rev. 3... -
Seite 11: Kontrast
0,5 s Der Buzzer signalisiert durch einen Ton, dass der Kontrastmodus aktiv ist. ■ Den gewünschten Kontrast durch Drehen des i-OP einstellen. ■ Bestätigen Sie Ihre Eingabe durch Drücken des i-OP. I-CON / 11 3BA00167 • 31.01.008 • Rev. 3... - Seite 12 Kurzanleitung Arbeitsmodus Down/Upload Kontrastmodus Konfigurationsmodus Parametermodus I-CON / 1 3BA00167 • 31.01.008 • Rev. 3...
-
Seite 13: Parameter Ändern
Bei aktiviertem Cursor wird über die Drehbewegung am i-OP der Wert des Parame- ters entsprechend verändert. Durch ein Doppel - Drücken auf das i-OP können Sie den Paramtermodus direkt aufrufen bzw. verlassen. I-CON / 13 3BA00167 • 31.01.008 • Rev. 3... -
Seite 14: Fehlerbehandlung
Ist das Lötwerkzeug korrekt mit der Versorgungseinheit verbunden? 6.2 Fehlermeldungen Die I-CON führt selbständig Fehlerdiagnosen durch. Das Ergebnis einer Diagnose wird als Fehlercode ausgegeben: Dabei erscheint das dreieckige Piktogramm a im Display der Lötstation. Der Fehlercode b wird als Zahl zwischen und 99 ange- zeigt. -
Seite 15: I-Tool
Kurzanleitung i-Tool 7.1 Wechseln der heißen Lötspitze 72°F 40°C I-CON / 15 3BA00167 • 31.01.008 • Rev. 3... -
Seite 16: Wechseln Der Kalten Lötspitze
Kurzanleitung 7.2 Wechseln der kalten Lötspitze 72°F 40°C I-CON / 16 3BA00167 • 31.01.008 • Rev. 3... -
Seite 17: Garantie
Mängel sowie des Kaufbeleges vor Warenrücksendung, welche bestätigt werden muss, angezeigt werden und der Warenrücksendung beiliegen. ERSA hat diese Betriebsanleitung mit großer Sorgfalt erstellt. Es kann jedoch keine Garantie in bezug auf Inhalt, Vollständigkeit und Qualität der Angaben in dieser Anleitung übernommen werden. Der Inhalt wird gepflegt und den aktuellen Gege-...
