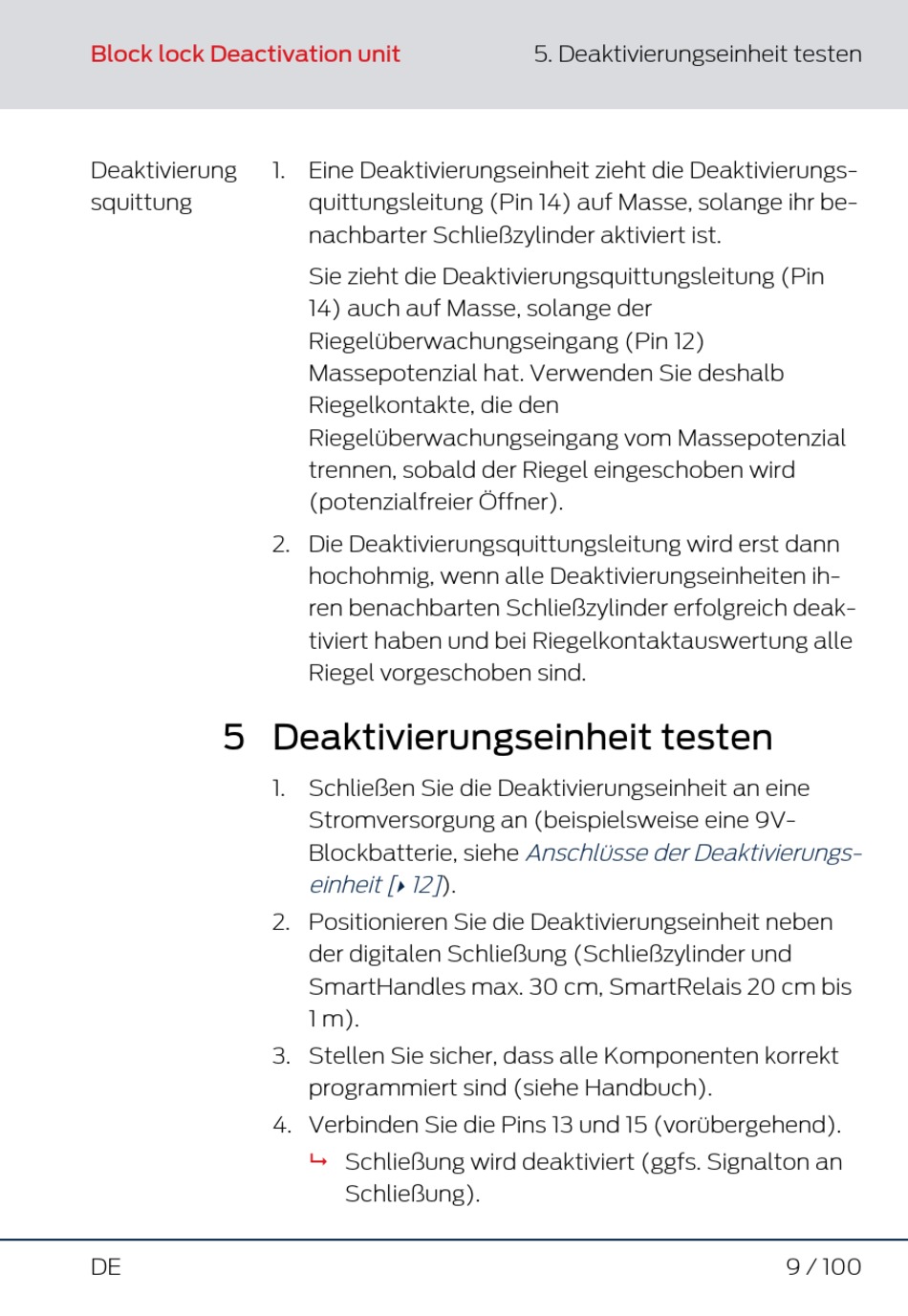

Block lock Deactivation unit
Deaktivierung
squittung

5 Deaktivierungseinheit testen

DE
1. Eine Deaktivierungseinheit zieht die Deaktivierungs-
quittungsleitung (Pin 14) auf Masse, solange ihr be-
nachbarter Schließzylinder aktiviert ist.
Sie zieht die Deaktivierungsquittungsleitung (Pin
14) auch auf Masse, solange der
Riegelüberwachungseingang (Pin 12)
Massepotenzial hat. Verwenden Sie deshalb
Riegelkontakte, die den
Riegelüberwachungseingang vom Massepotenzial
trennen, sobald der Riegel eingeschoben wird
(potenzialfreier Öffner).
2. Die Deaktivierungsquittungsleitung wird erst dann
hochohmig, wenn alle Deaktivierungseinheiten ih-
ren benachbarten Schließzylinder erfolgreich deak-
tiviert haben und bei Riegelkontaktauswertung alle
Riegel vorgeschoben sind.
1. Schließen Sie die Deaktivierungseinheit an eine
Stromversorgung an (beispielsweise eine 9V-
Blockbatterie, siehe
einheit [ 12] ).
}
2. Positionieren Sie die Deaktivierungseinheit neben
der digitalen Schließung (Schließzylinder und
SmartHandles max. 30 cm, SmartRelais 20 cm bis
1 m).
3. Stellen Sie sicher, dass alle Komponenten korrekt
programmiert sind (siehe Handbuch).
4. Verbinden Sie die Pins 13 und 15 (vorübergehend).
9 Schließung wird deaktiviert (ggfs. Signalton an
Schließung).
5. Deaktivierungseinheit testen
Anschlüsse der Deaktivierungs-
