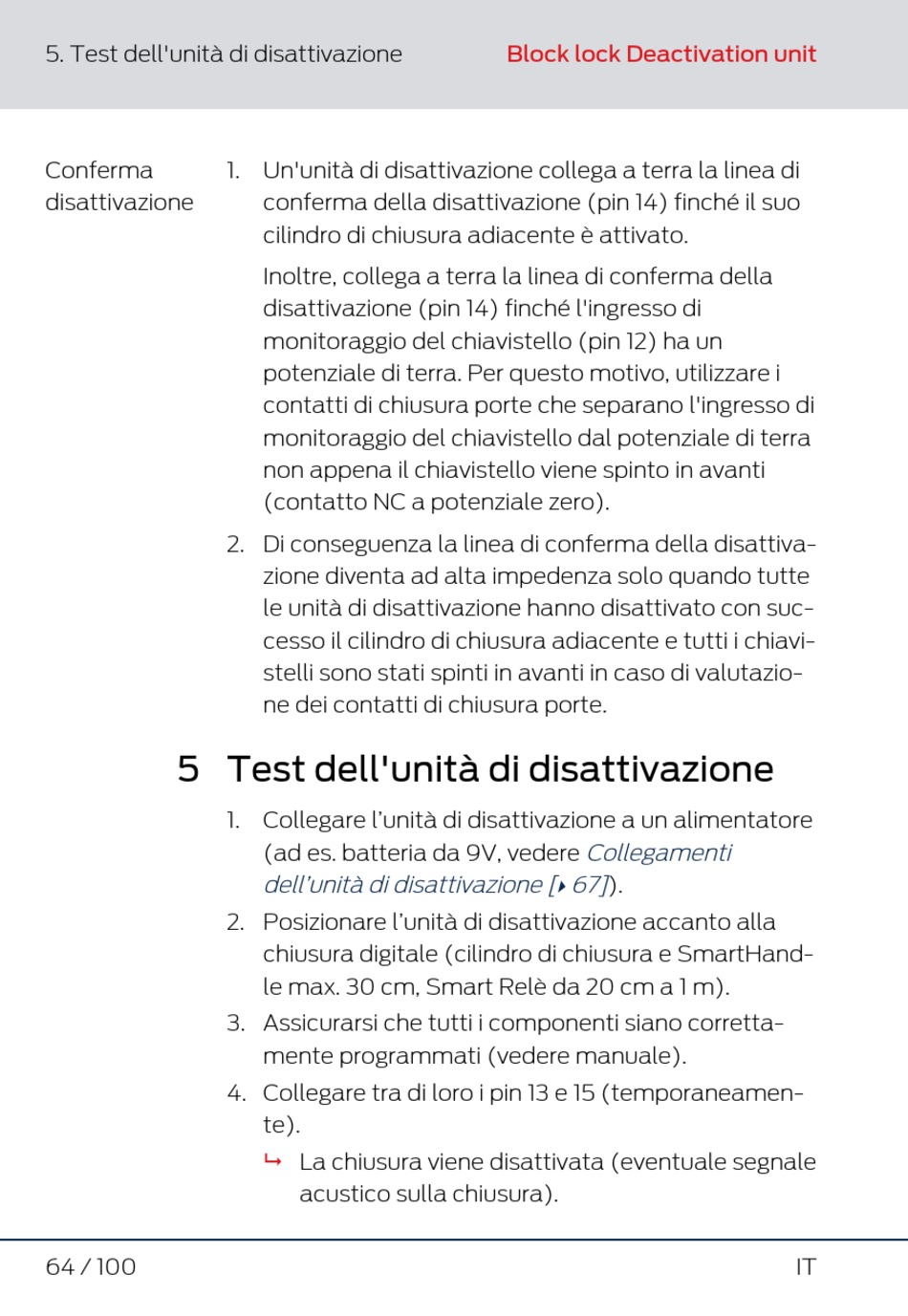

5. Test dell'unità di disattivazione
Conferma
disattivazione
5 Test dell'unità di disattivazione
64 / 100
1. Un'unità di disattivazione collega a terra la linea di
conferma della disattivazione (pin 14) finché il suo
cilindro di chiusura adiacente è attivato.
Inoltre, collega a terra la linea di conferma della
disattivazione (pin 14) finché l'ingresso di
monitoraggio del chiavistello (pin 12) ha un
potenziale di terra. Per questo motivo, utilizzare i
contatti di chiusura porte che separano l'ingresso di
monitoraggio del chiavistello dal potenziale di terra
non appena il chiavistello viene spinto in avanti
(contatto NC a potenziale zero).
2. Di conseguenza la linea di conferma della disattiva-
zione diventa ad alta impedenza solo quando tutte
le unità di disattivazione hanno disattivato con suc-
cesso il cilindro di chiusura adiacente e tutti i chiavi-
stelli sono stati spinti in avanti in caso di valutazio-
ne dei contatti di chiusura porte.
1. Collegare l'unità di disattivazione a un alimentatore
(ad es. batteria da 9V, vedere
dell'unità di disattivazione [
2. Posizionare l'unità di disattivazione accanto alla
chiusura digitale (cilindro di chiusura e SmartHand-
le max. 30 cm, Smart Relè da 20 cm a 1 m).
3. Assicurarsi che tutti i componenti siano corretta-
mente programmati (vedere manuale).
4. Collegare tra di loro i pin 13 e 15 (temporaneamen-
te).
9
La chiusura viene disattivata (eventuale segnale
acustico sulla chiusura).
Block lock Deactivation unit
Collegamenti
67]
).
}
