Wacker Neuson RD18 Betriebsanleitung Seite 55

BA RD18 de 01

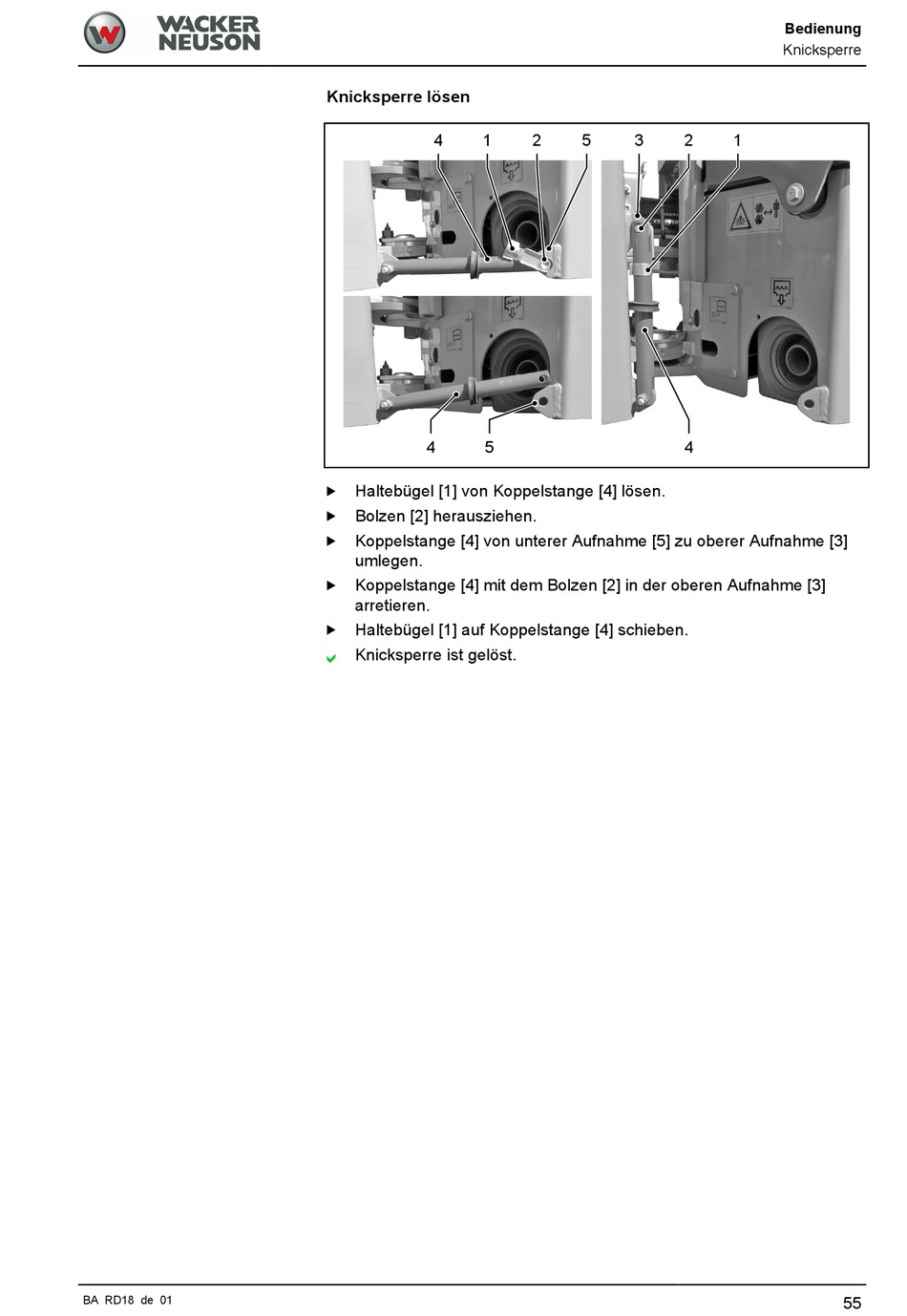

Knicksperre lösen
4 1
4 5
Haltebügel [1] von Koppelstange [4] lösen.
Bolzen [2] herausziehen.
Koppelstange [4] von unterer Aufnahme [5] zu oberer Aufnahme [3]
umlegen.
Koppelstange [4] mit dem Bolzen [2] in der oberen Aufnahme [3]
arretieren.
Haltebügel [1] auf Koppelstange [4] schieben.
Knicksperre ist gelöst.
a
2 5 3 2
4
Bedienung
Knicksperre
1
55
