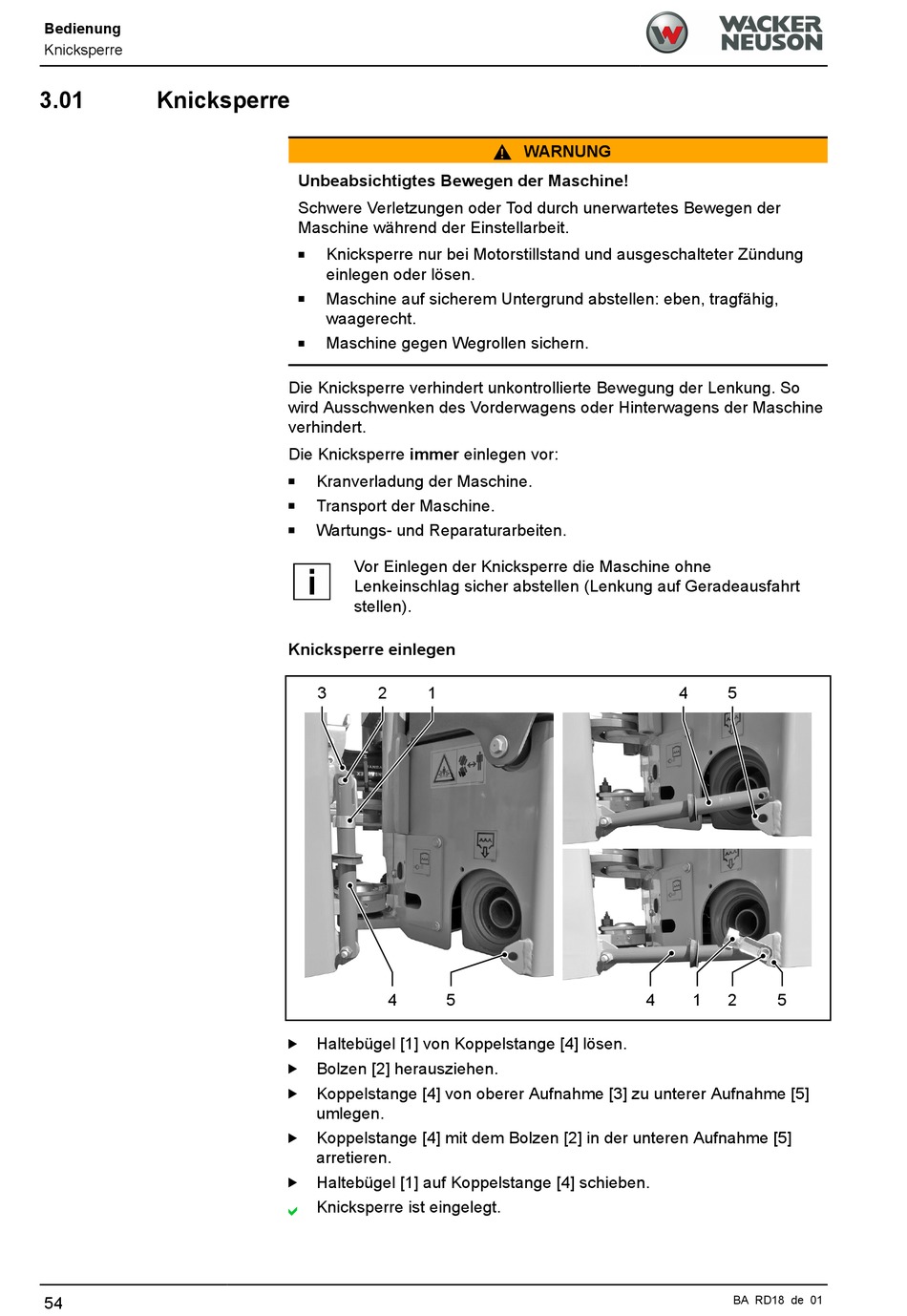

Knicksperre - Wacker Neuson RD18 Betriebsanleitung

Bedienung

Knicksperre

3.01 Knicksperre
54
Unbeabsichtigtes Bewegen der Maschine!
Schwere Verletzungen oder Tod durch unerwartetes Bewegen der
Maschine während der Einstellarbeit.
Knicksperre nur bei Motorstillstand und ausgeschalteter Zündung
einlegen oder lösen.
Maschine auf sicherem Untergrund abstellen: eben, tragfähig,
waagerecht.
Maschine gegen Wegrollen sichern.
Die Knicksperre verhindert unkontrollierte Bewegung der Lenkung. So
wird Ausschwenken des Vorderwagens oder Hinterwagens der Maschine
verhindert.
Die Knicksperre immer einlegen vor:
Kranverladung der Maschine.
Transport der Maschine.
Wartungs- und Reparaturarbeiten.
Vor Einlegen der Knicksperre die Maschine ohne
Lenkeinschlag sicher abstellen (Lenkung auf Geradeausfahrt
stellen).
Knicksperre einlegen
3 2 1
4 5
Haltebügel [1] von Koppelstange [4] lösen.
Bolzen [2] herausziehen.
Koppelstange [4] von oberer Aufnahme [3] zu unterer Aufnahme [5]
umlegen.
Koppelstange [4] mit dem Bolzen [2] in der unteren Aufnahme [5]
arretieren.
Haltebügel [1] auf Koppelstange [4] schieben.
Knicksperre ist eingelegt.
a
WARNUNG
4
4 1
5
2 5
BA RD18 de 01
