Zusatzeinrichtungen
Rundumkennleuchte
184

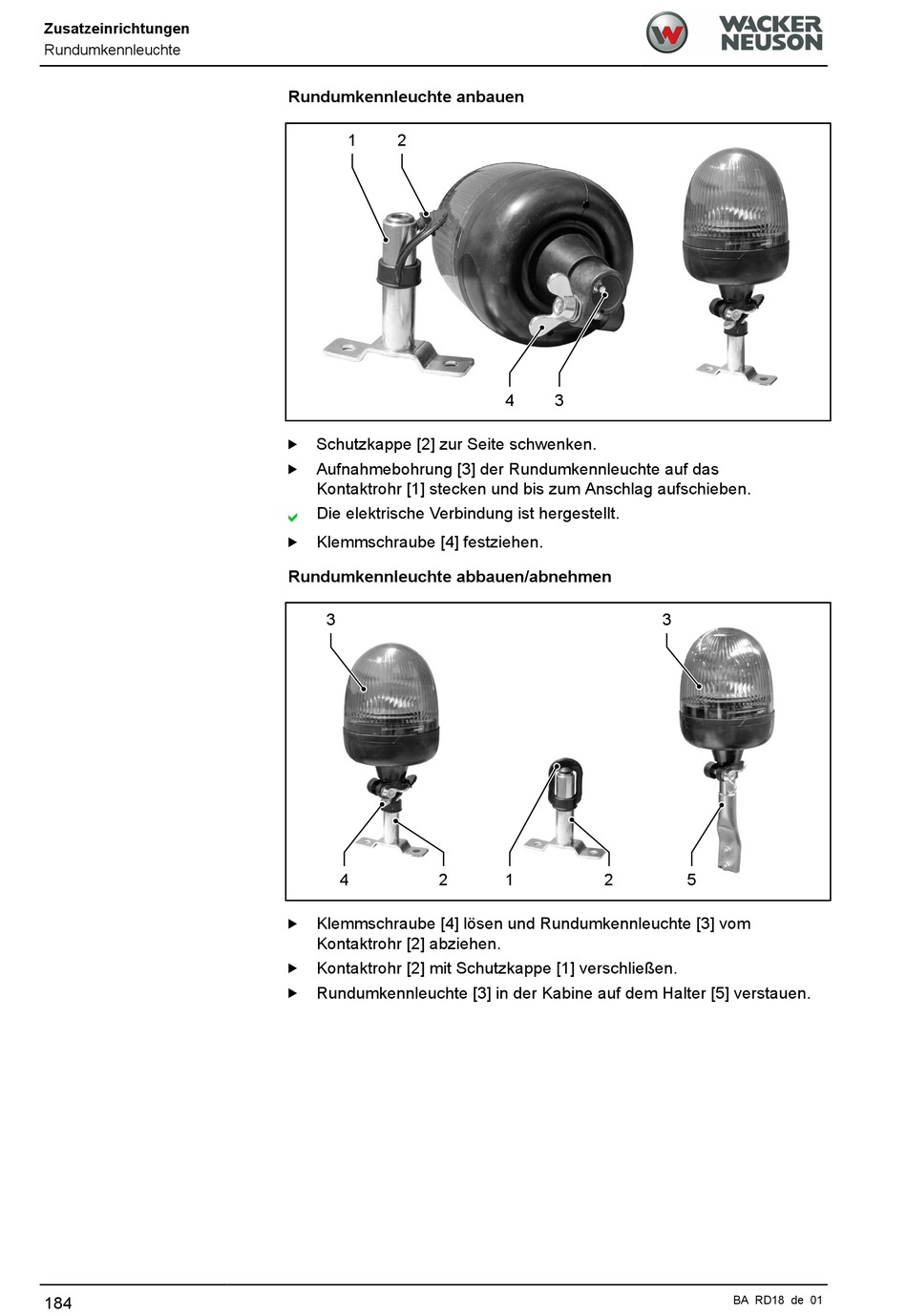

Rundumkennleuchte anbauen
1 2
Schutzkappe [2] zur Seite schwenken.
Aufnahmebohrung [3] der Rundumkennleuchte auf das
Kontaktrohr [1] stecken und bis zum Anschlag aufschieben.
Die elektrische Verbindung ist hergestellt.
a
Klemmschraube [4] festziehen.
Rundumkennleuchte abbauen/abnehmen
3
4 2
Klemmschraube [4] lösen und Rundumkennleuchte [3] vom
Kontaktrohr [2] abziehen.
Kontaktrohr [2] mit Schutzkappe [1] verschließen.
Rundumkennleuchte [3] in der Kabine auf dem Halter [5] verstauen.
4 3
3
1 2 5
BA RD18 de 01
