Wagenheber mit ausreichender Hubkraft an markierten
Hebepunkten am Chassis ansetzen oder
Maschine mit geeignetem Hebezeug (Kran mit Rundschlinge/
Kette) an den markierten Anhängepunkten anheben.
Maschine am Maschinenrahmen auf tragfähige Unterlagen absetzen/
aufbocken (Räder dürfen keinen Bodenkontakt haben).
Räder dürfen nur von Personen gewechselt werden, die hiermit
vertraut und über die Gefahren unterrichtet sind.
Zum Aufbocken der Maschine standsichere und tragfähige
Unterlagen verwenden (z. B. ausreichend dimensionierte
Auflagehölzer).
Arbeiten mit zwei Personen durchführen!
2 3

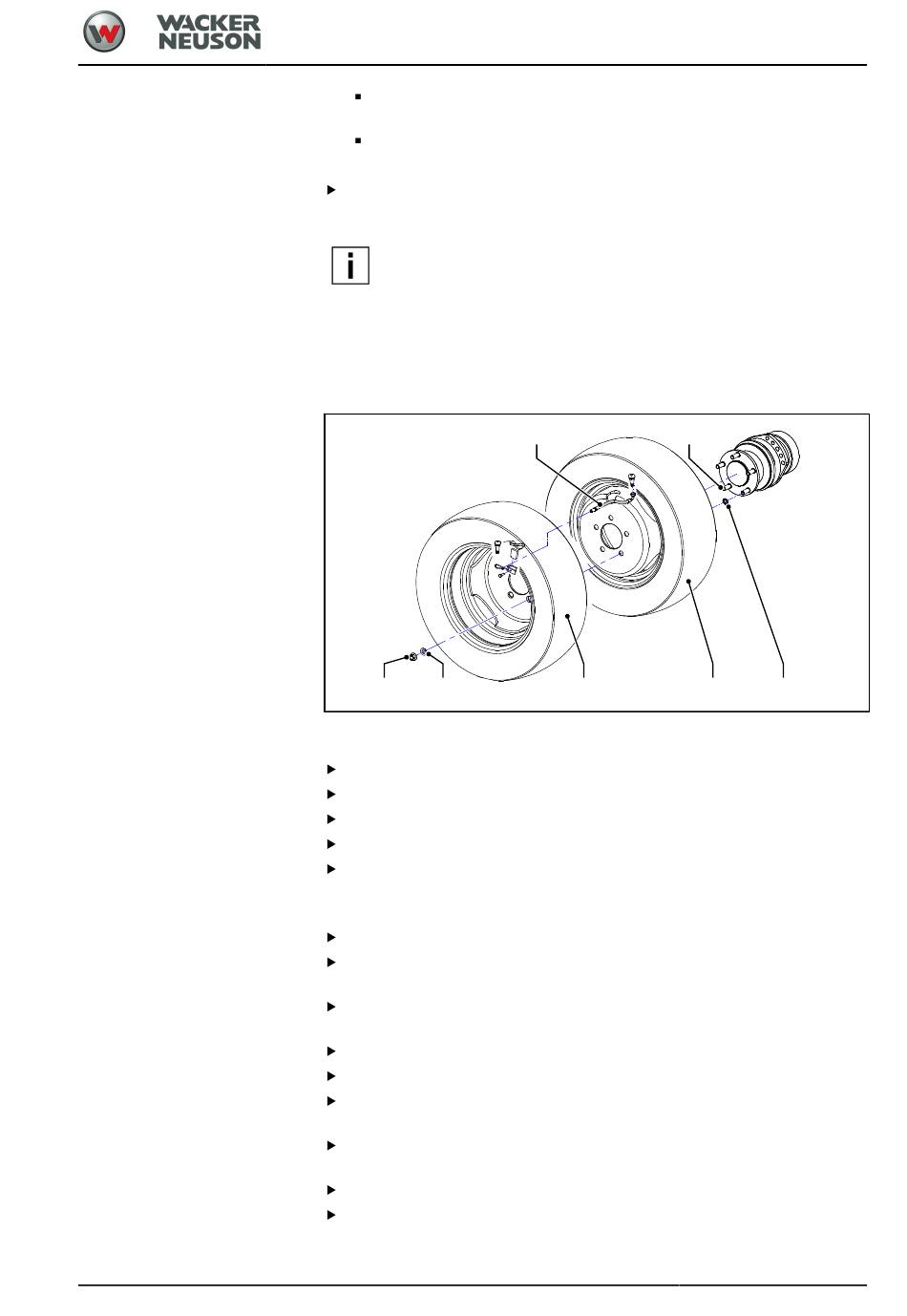

Demontage
Ventil-Verlängerungsschlauch [1] aus der Halterung drücken.
Radmuttern [2] lösen und abschrauben.
Sicherungsringe [3] abnehmen.
Räder [4] und [5] von der Radnabe abnehmen.
Zentrierringe [6] von den Radbolzen [7] abnehmen.
Montage
Anlageflächen zwischen Felgen und Radnabe reinigen und entrosten.
Radmuttern [2], Sicherungsringe [3] und Zentrierringe [6] reinigen und
entrosten.
Ventil-Verlängerungsschlauch [1] durch den Ausschnitt der Felge
nach außen führen.
Zentrierringe [6] auf die Radbolzen [7] stecken.
Inneres Rad [5] an Radbolzen [7] auf die Radnabe stecken.
Äußeres Rad [4] so auf die Radbolzen [7] stecken, dass beide Ventile
fluchten.
Ventil-Verlängerungsschlauch [1] durch den Ausschnitt der Felge
nach außen führen.
Sicherungsringe [3] auf die Radbolzen [7] stecken.
Radmuttern [2] auf die Radbolzen [7] schrauben und mit
vorgeschriebenem Anziehdrehmoment festziehen.
1 7
4
Wartung
Fahrantrieb
5 6
