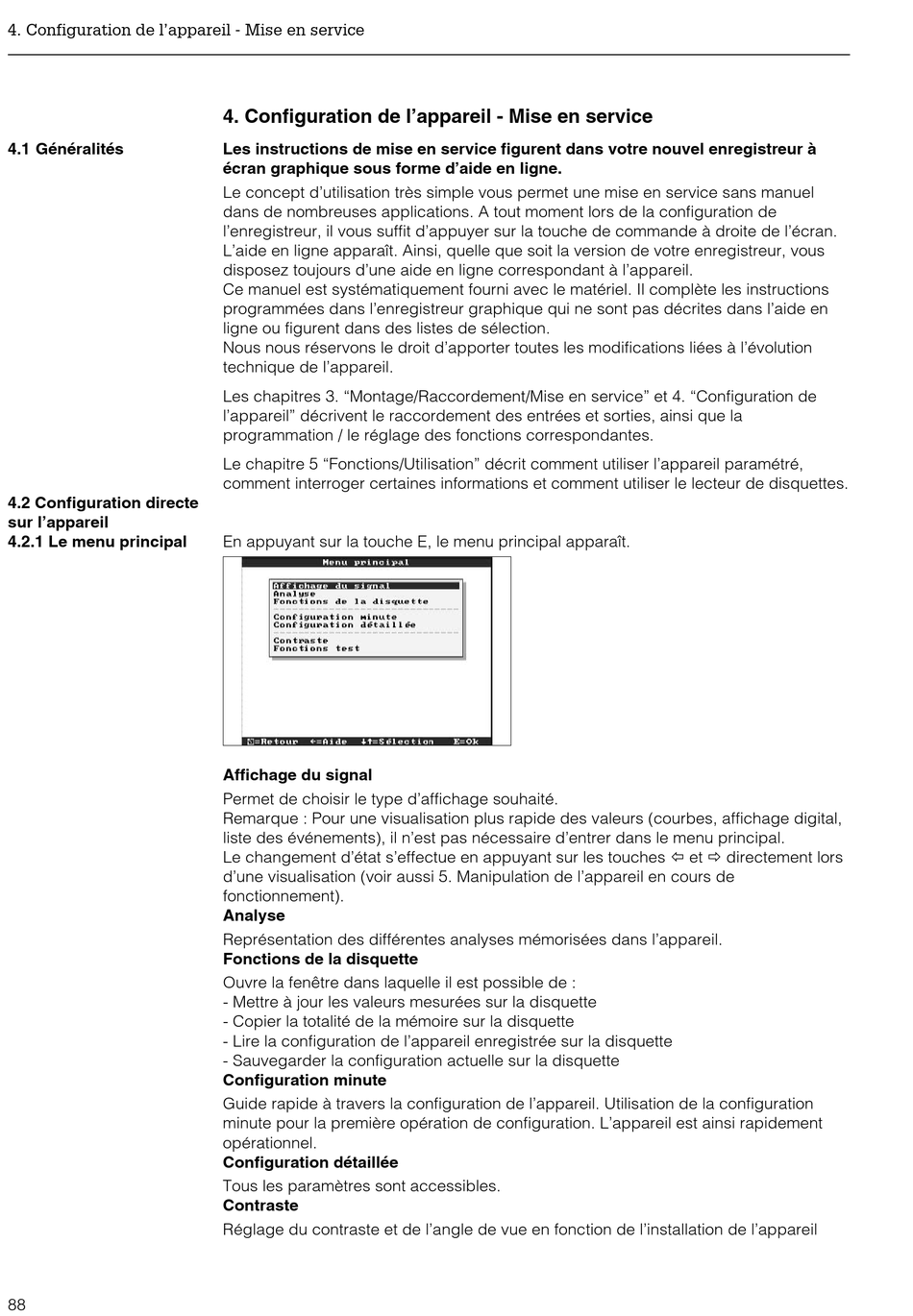

4. Configuration de l'appareil - Mise en service

4.1 Généralités
4.2 Configuration directe
sur l'appareil

4.2.1 Le menu principal

88
4. Configuration de l'appareil - Mise en service
Les instructions de mise en service figurent dans votre nouvel enregistreur à
écran graphique sous forme d'aide en ligne.
Le concept d'utilisation très simple vous permet une mise en service sans manuel
dans de nombreuses applications. A tout moment lors de la configuration de
l'enregistreur, il vous suffit d'appuyer sur la touche de commande à droite de l'écran.
L'aide en ligne apparaît. Ainsi, quelle que soit la version de votre enregistreur, vous
disposez toujours d'une aide en ligne correspondant à l'appareil.
Ce manuel est systématiquement fourni avec le matériel. Il complète les instructions
programmées dans l'enregistreur graphique qui ne sont pas décrites dans l'aide en
ligne ou figurent dans des listes de sélection.
Nous nous réservons le droit d'apporter toutes les modifications liées à l'évolution
technique de l'appareil.
Les chapitres 3. "Montage/Raccordement/Mise en service" et 4. "Configuration de
l'appareil" décrivent le raccordement des entrées et sorties, ainsi que la
programmation / le réglage des fonctions correspondantes.
Le chapitre 5 "Fonctions/Utilisation" décrit comment utiliser l'appareil paramétré,
comment interroger certaines informations et comment utiliser le lecteur de disquettes.
En appuyant sur la touche E, le menu principal apparaît.
Affichage du signal
Permet de choisir le type d'affichage souhaité.
Remarque : Pour une visualisation plus rapide des valeurs (courbes, affichage digital,
liste des événements), il n'est pas nécessaire d'entrer dans le menu principal.
Le changement d'état s'effectue en appuyant sur les touches ï et ð directement lors
d'une visualisation (voir aussi 5. Manipulation de l'appareil en cours de
fonctionnement).
Analyse
Représentation des différentes analyses mémorisées dans l'appareil.
Fonctions de la disquette
Ouvre la fenêtre dans laquelle il est possible de :
- Mettre à jour les valeurs mesurées sur la disquette
- Copier la totalité de la mémoire sur la disquette
- Lire la configuration de l'appareil enregistrée sur la disquette
- Sauvegarder la configuration actuelle sur la disquette
Configuration minute
Guide rapide à travers la configuration de l'appareil. Utilisation de la configuration
minute pour la première opération de configuration. L'appareil est ainsi rapidement
opérationnel.
Configuration détaillée
Tous les paramètres sont accessibles.
Contraste
Réglage du contraste et de l'angle de vue en fonction de l'installation de l'appareil
