3. Installazione/connessione/configurazione

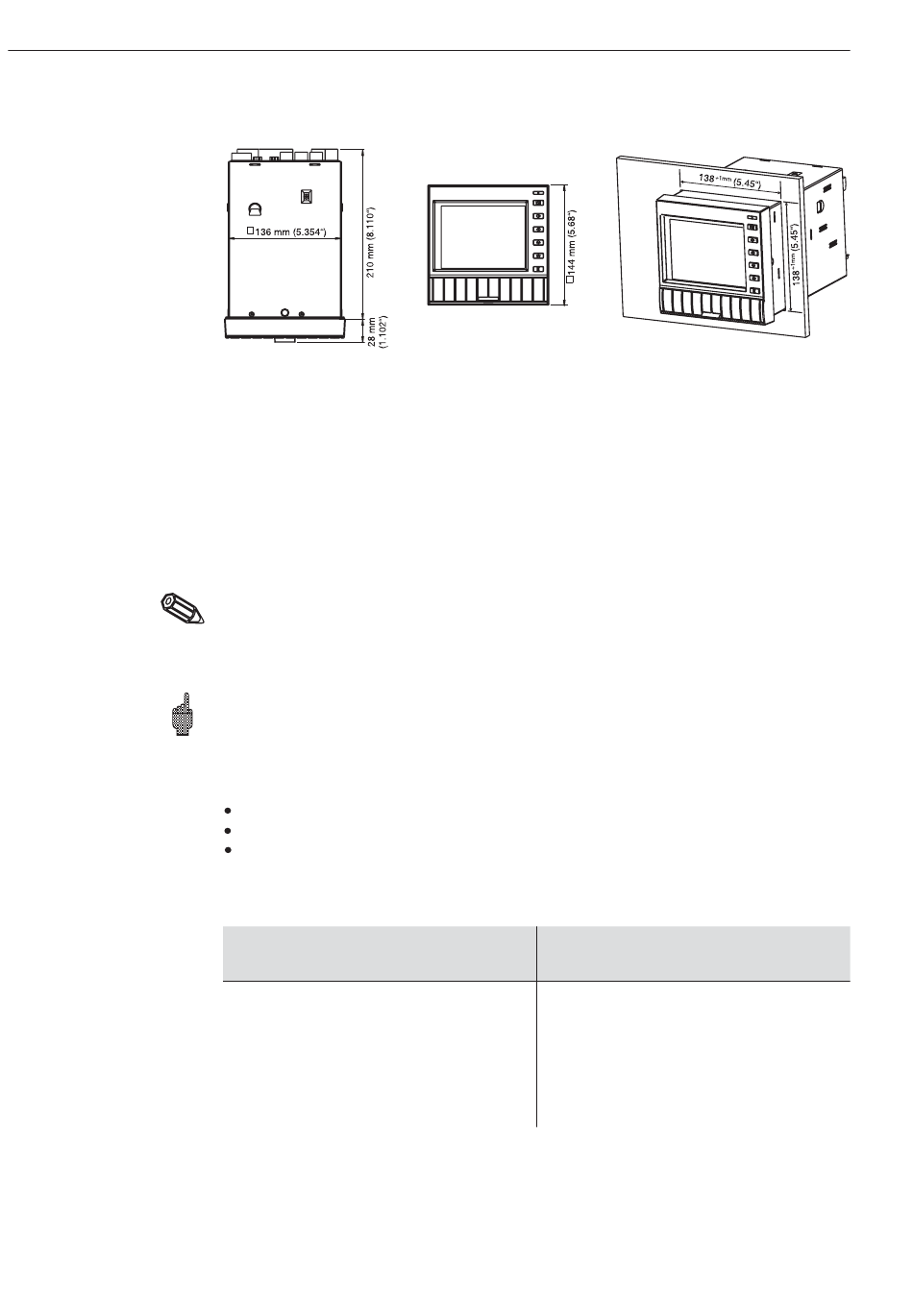

Preparare la sagoma del pannello con misura 138+1 x 138+1 mm (in conformità a
DIN 43700). La profondità di installazione dell'unità è circa 214 mm.
1. Spingere l'unità attraverso la parte anteriore del pannello. Al fine di prevenire il
surriscaldamento si consiglia di mantenere uno spazio di 10 mm tra la parte
posteriore e le altre unità.
2. Tenere l'unità orizontalmente e fissare la vite del martinetto negli spazi rispettivi
(alto/basso o sinistra/destra).
3. Stringere le viti con un cacciavite.
Suggerimento:
È necessario ulteriore supporto solo se il pannello è composto da materiale molto
sottile.
Attenzione:
In caso di transito di alta energia in prossimità dei cavi di segnale, proteggere con
un'unità di protezione alle sovratensioni (ad es. HAW 560/562).
Utilizzare cavi schermati per i seguenti segnali:
RTD
Porte seriali
Ethernet
Alimentazione
Alimentazione
Alimentazione 115...230 V
48...63 Hz:
L: Fase L
N: Neutro N
PE: Terra/cavo di messa a terra
, Alimentazione 24...48 V
c.a.
L+: + Alimentazione
(o corrente alternata)
L-: - Alimentazione
(o corrente alternata)
PE: Terra/cavo di messa a terra
,
c.a./c.c.
0/48...63 Hz:
