f = (g(y1)*a)?(y2*b)+c:
Verknüpfung von zwei Kanälen
f = g(y1...y2)*b+c:
Formel
Berechnet Mittelwert oder Summe von zwei oder mehreren Kanälen.
Mathematikkanäle werden behandelt wie "echte" Analogeingänge
(Grenzwerte etc.).
f = (g(y1)*a)?(y2*b)+c:
"nicht benutzt": schaltet Funktion 'g' aus.
Funktion 'g' Achtung: lg, ln, sqrt gelten nur für positive Zahlen.
f = g(y1...y2)*b+c:
"Summe" und "Mittelwert" aus den Kanälen 'y1' bis 'y2'.
Signal 'y1', das mit einem anderen verknüpft werden soll.
Hinweis: In der Berechnung können andere Mathematikkanäle genutzt
Signal 'y1'
werden, wenn deren Kanalnummer kleiner ist als die Nummer des
Mathematikkanals der berechnet wird.
Faktor 'a', mit dem Signal 'y1' multipliziert wird.
Faktor 'a'
Werkseitige Einstellung: 1
Mathematischer Operator zur Verknüpfung der Kanäle. Um den Teil 2 der
Verknüpfung '?'
Formel (y2*b) auszuschalten, wählen Sie für Verknüpfung "nicht benutzt"
Signal 'y2' Zweites Signal, 'y2', das mit dem ersten 'y1' verknüpft werden soll.
Faktor 'b', mit dem Signal 'y2' bzw. die Funktion g(y1...y2) multipliziert wird.
Faktor 'b'
Werkseitige Einstellung: 1
Konstante 'c' wird zum Ergebnis der Verknüpfung der beiden Signale 'y1' und
'y2' addiert.
Konstante 'c' Werkseitige Einstellung: 0.
Eingabe in der (technischen bzw. physikalischen) Einheit des
Mathematikkanals.
Hinweis: Die maximale Auflösung (Messbereich Ende - Anfang) des Kanals beträgt
64000. Das Messbereichsende wird automatisch je nach Messbereichsanfang
eingestellt.
• Einstellungen nur notwendig, wenn Digitaleingänge genutzt werden sollen.
4. Geräteeinstellungen anpassen - Setup

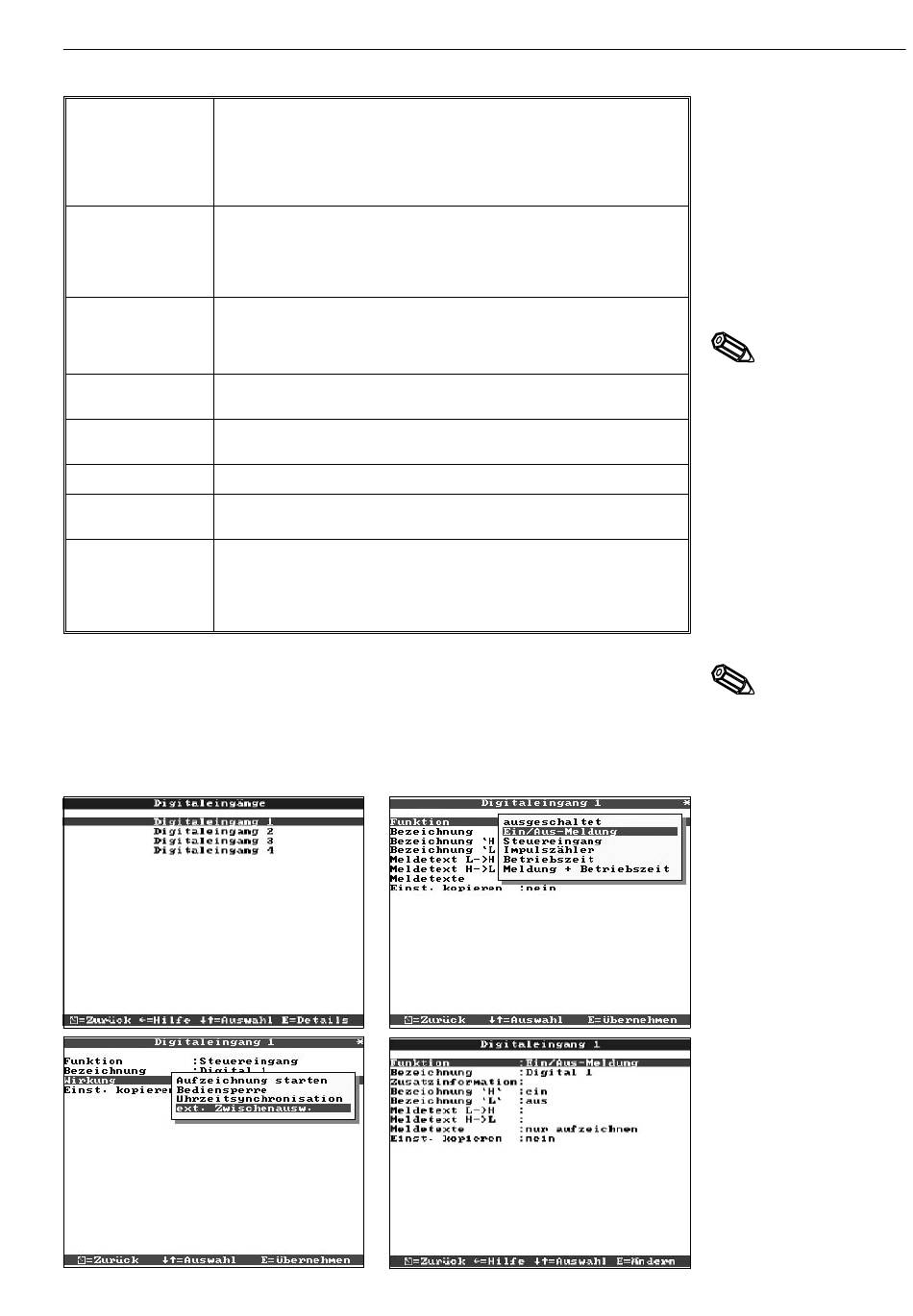

4.3.3 Digitaleingänge
(Option "Digital I/O"):
17
