En principe, tous les appareils équipés d'une interface Ethernet interne, peuvent être
reliés à un réseau PC (TCP/IP Ethernet). L'accès à l'appareil peut être réalisé à partir
de n'importe quel PC du réseau à l'aide du logiciel PC. L'installation d'un driver sur le
PC n'est pas nécessaire, étant donné que le logiciel PC a directement accès à
Ethernet.
L'entrée des paramètres système "Adresse IP", "Subnetmask" et Gateway" se fait
directement sur l'appareil.
Les modifications des paramètres système sont activées seulement après avoir quitté
le menu Setup, à la prise en compte des réglages. L'appareil fonctionne alors avec
les nouveaux réglages.
Remarque : il n'est pas possible que plusieurs clients (PC) communiquent en même
temps avec un serveur (appareil). Si un second client essaie d'établir une liaison, on
obtient un message erreur.
Pour le raccordement au réseau on dispose au dos de l'appareil d'une prise
compatible IEEE 802.3 sur un connecteur blindé RJ45. Par ce biais l'appareil peut
être relié à un hub ou un switch. L'occupation correspond à une interface MDI
normée (ATT258), si bien que l'on peut utiliser ici un câble 1:1 d'une longueur
maximale de 100 mètres.

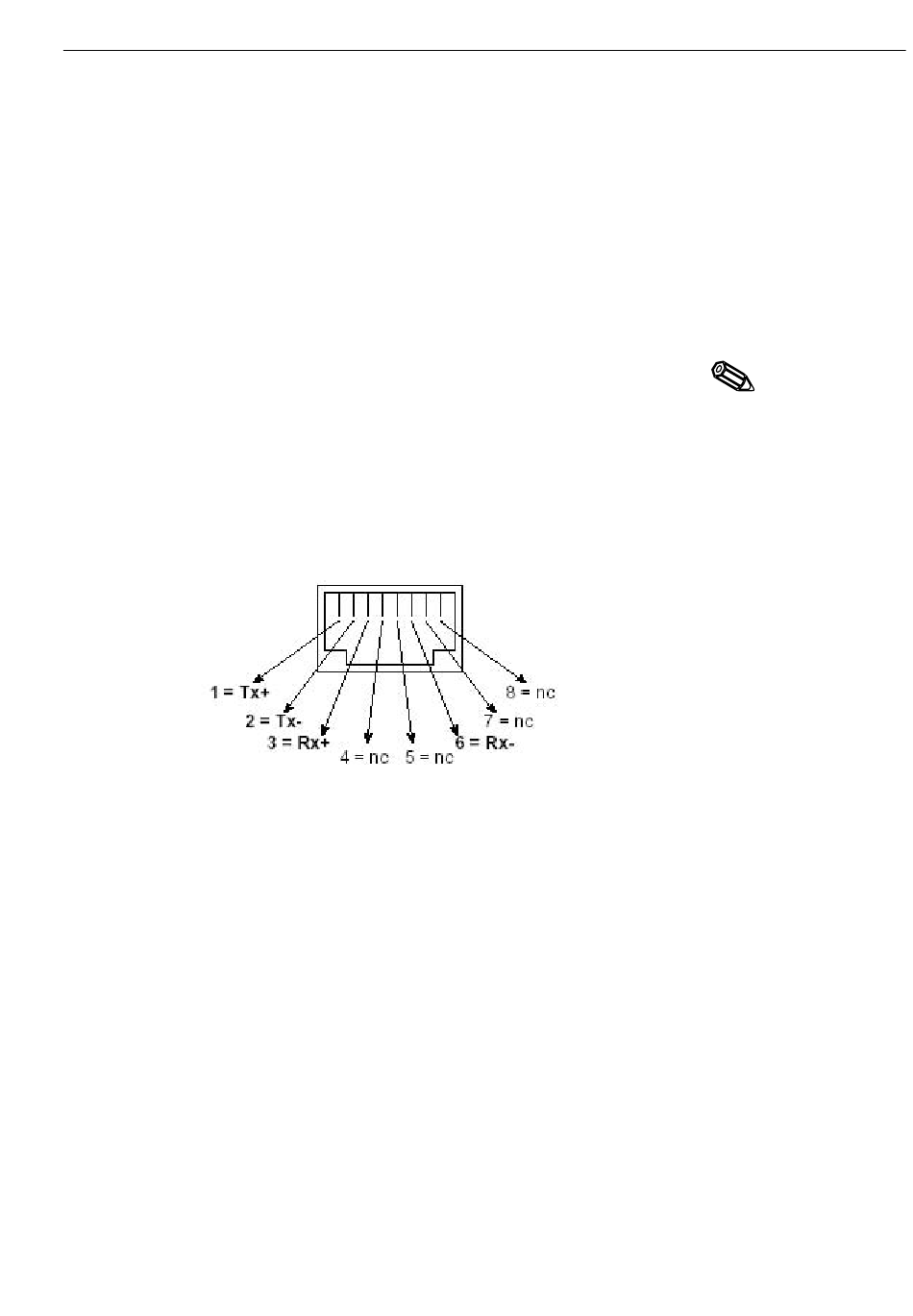

Prise RJ45 (Occupation AT&T256)

Signification des DEL

A côté du raccordement Ethernet se trouvent trois diodes électroluminescentes qui
indiquent l'état de l'interface Ethernet.
DEL jaune : clignote irrégulièrement lorsque l'appareil envoie des données;
autrement elle est allumée en permanence.
DEL verte : clignote irrégulièrement lorsque l'appareil reçoit des données;
autrementelle est allumée en permanence.
DEL rouge : est allumée lorsque l'appareil est relié à un réseau. Lorsque cette
DEL n'est pas allumée, aucune communication n'est possible.
Le point d'implantation de l'appareil devrait être choisi de manière à ce que la
longueur de câble max. admissible de 100 mètres ne soit pas dépassée. Veuillez
noter que toutes les liaisons embrochables ne doivent être mises en place que sur un
appareil final hors tension.
3. Montage/Raccordement/mise en service
3.4 Raccordement d'un
appareil à Ethernet
(TCP/IP)
3.4.1 Raccordement
Ethernet
3.4.2 Point
d'implantation
