Generalmente, tutti i dispositivi dotati di un'interfaccia Ethernet interna possono
essere integrati in una rete PC (TCP/IP Ethernet). È possibile accedere ai dispositivi
attraverso uno dei PC della rete usando un software apposito. L'installazione di driver
sul PC non è necessaria ("reindirizzamento COM") poiché il software accede
direttamente all'Ethernet.
I parametri di sistema "indirizzo IP", "Subnet mask" e "Gateway" sono immessi
direttamente sul dispositivo.
Le modifiche ai parametri di sistema non vengono attivate finché il menu di
CONFIGURAZIONE viene chiuso e le impostazioni accettate. Solo una volta
completata l'operazione il dispositivo funzionarà secondo le nuove impostazioni.
Nota: la comunicazione in contemporanea di più client (PC) con un singolo server
(dispositivo) non è possibile. Se un secondo client (PC) cerca di stabilire una
connessione, riceve un messaggio di errore.
È possibile effettuare la connessione di rete mediante un connettore compatibile IEEE
802.3 o una presa schermata RJ45 sul lato posteriore del dispositivo. La connessione
può essere utilizzata per collegare il dispositivo a un hub o uno switch.
L'assegnazione dei pin corrisponde all'interfaccia MDI standard (AT&T258), in modo
da poter utilizzare un cavo 1:1 con una lunghezza massima di 100 metri.

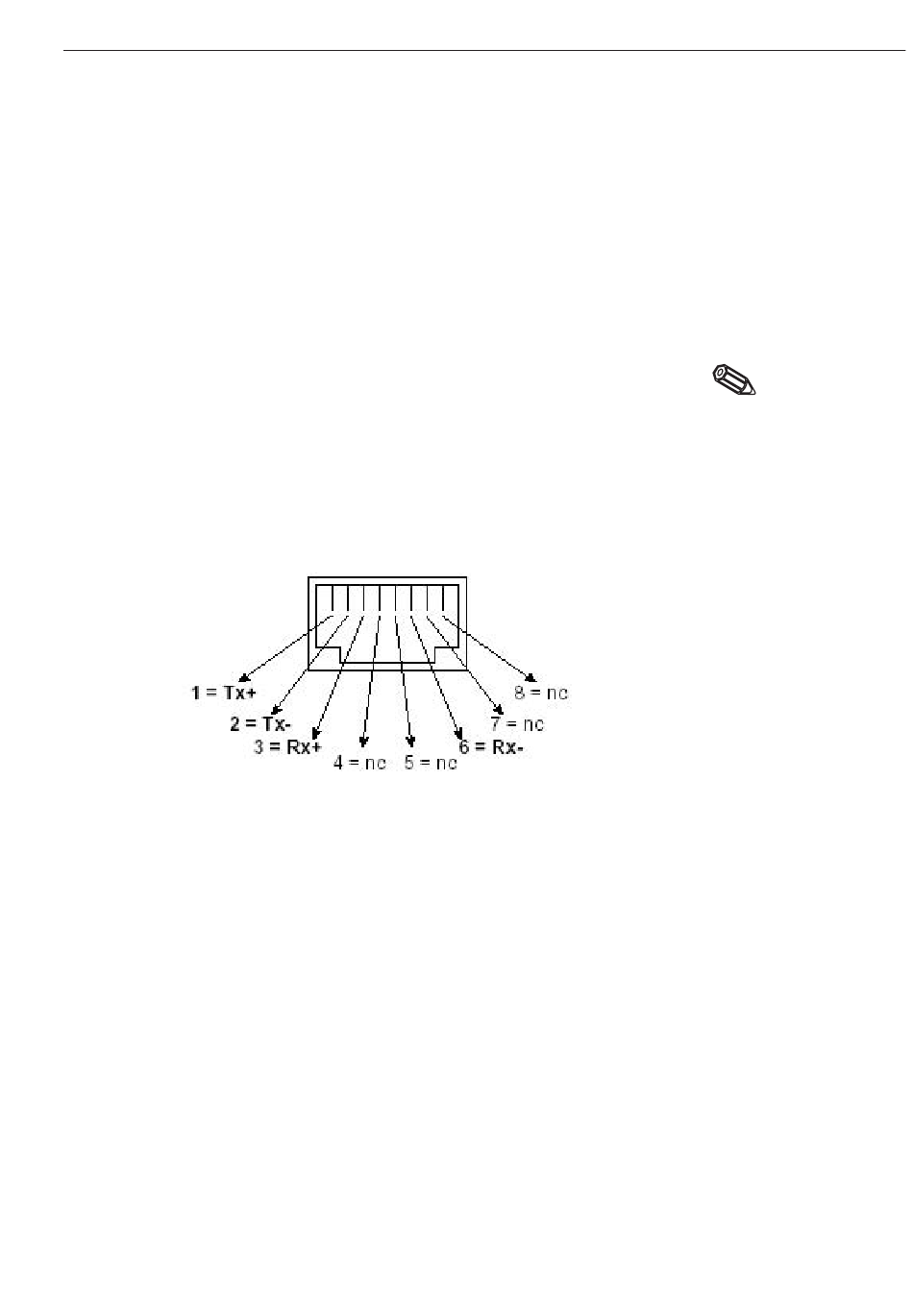

Presa RJ45 (assegnazione pin AT&T256)
Descrizione LED:
In presenza delle connessioni Ethernet sono presenti tre LED che hanno la funzione
di indicare lo stato dell'interfaccia Ethernet.
LED giallo: durante la trasmissione dei dati lampeggia a intervalli irregolari,
altrimenti è sempre acceso
LED verde: durante la ricezione dei dati lampeggia a intervalli irregolari,
altrimenti è sempre acceso
LED rosso: è acceso quando il dispositivo è connesso alla rete. Se questo
LED non è acceso, la comunicazione è impossibile.
La posizione di utilizzo del dispositivo deve essere scelta in modo da non superare la
lunghezza massima di 100 metri del cavo di rete.
Verificare che tutte le connessioni siano inserite solo quando i dispositivi finali sono
spenti.
3. Installazione/connessione/configurazione
3.4 Collegamento del
dispositivo a Ethernet
(TCP/IP)
Connessione Ethernet
Posizione di utilizzo
