7. Interfaces

L'interface sérielle RS 232/RS 485 est accessible par l'arrière de l'appareil
(connecteur Sub-D 9 pôles) ! Voir aussi "Raccordements/Plan des bornes".
Attention :
• Noter que les raccordements non utilisés du connecteur ne sont pas sous tension
• RS 232 et RS 485 ne sont utilisables simultanément.
Après le paramétrage de l'appareil et son raccordement au réseau PC, on peut
établir une liaison vers un PC dans le réseau.
Les étapes suivantes sont nécessaires :
1. Installer le logiciel PC fourni sur le PC par le biais duquel doit avoir lieu la
communication.

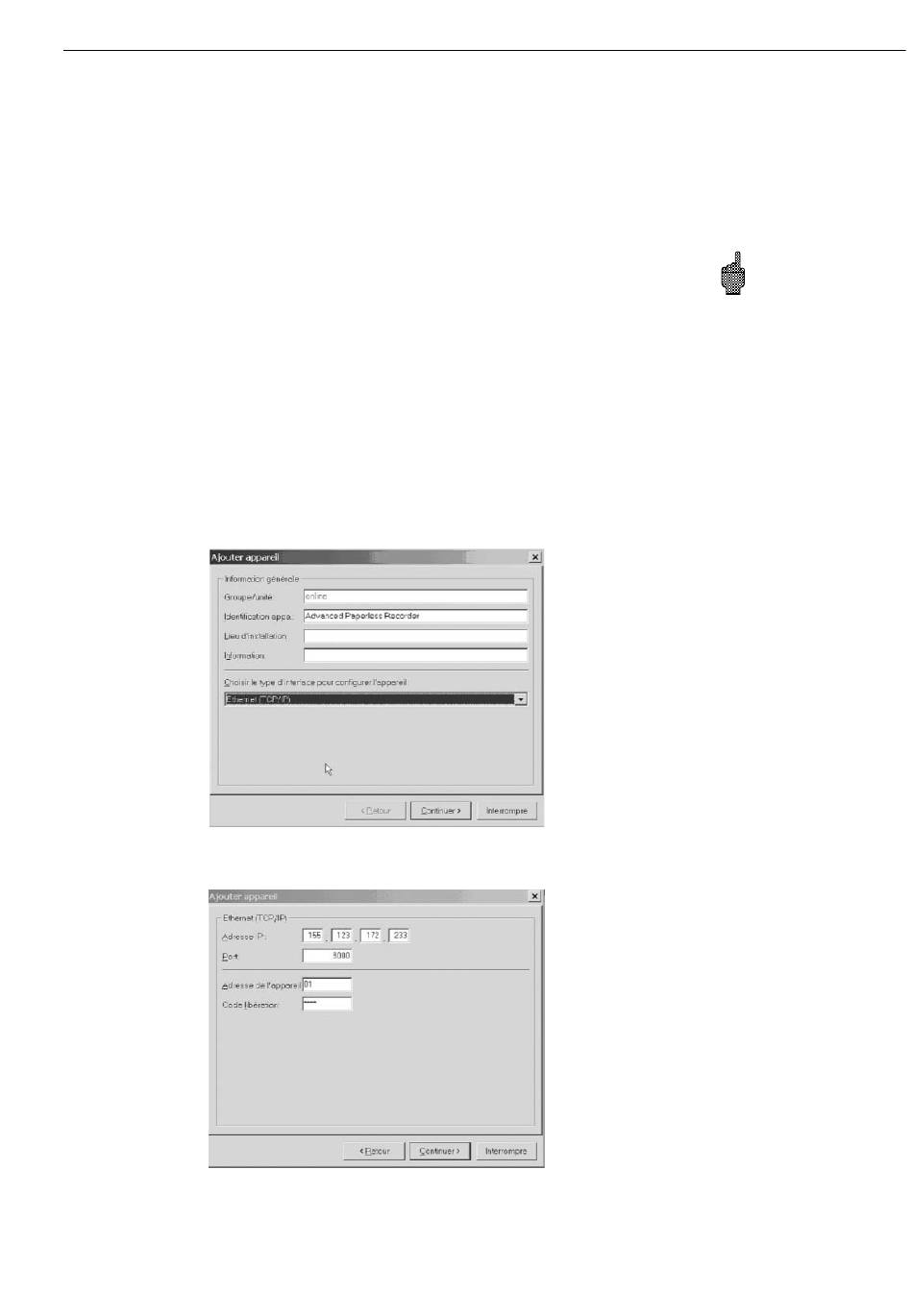

2. Puis il faut créer un nouvel appareil dans la base de données. Après entrée de la
description d'appareil, sélectionner de quelle manière seront transmis les réglages
d'appareil. Dans ce cas choisir Ethernet (TCP/IP).
3. Entrer ensuite l'adresse IP. L'adresse du port est 8000.
L'entrée de l'adresse d'appareil et du code de libération est facultative.
Valider l'entrée avec "Continuer" et lancer le transfert par OK.
La liaison est maintenant établie et l'appareil est mémorisé dans la base de données.
7. Interfaces
7.1 Interface sérielle
RS 232/RS 485
(seulement
pour l'option entrées /
sorties)
7.2 Ethernet Communi-
cation en réseau via le
logiciel PC
