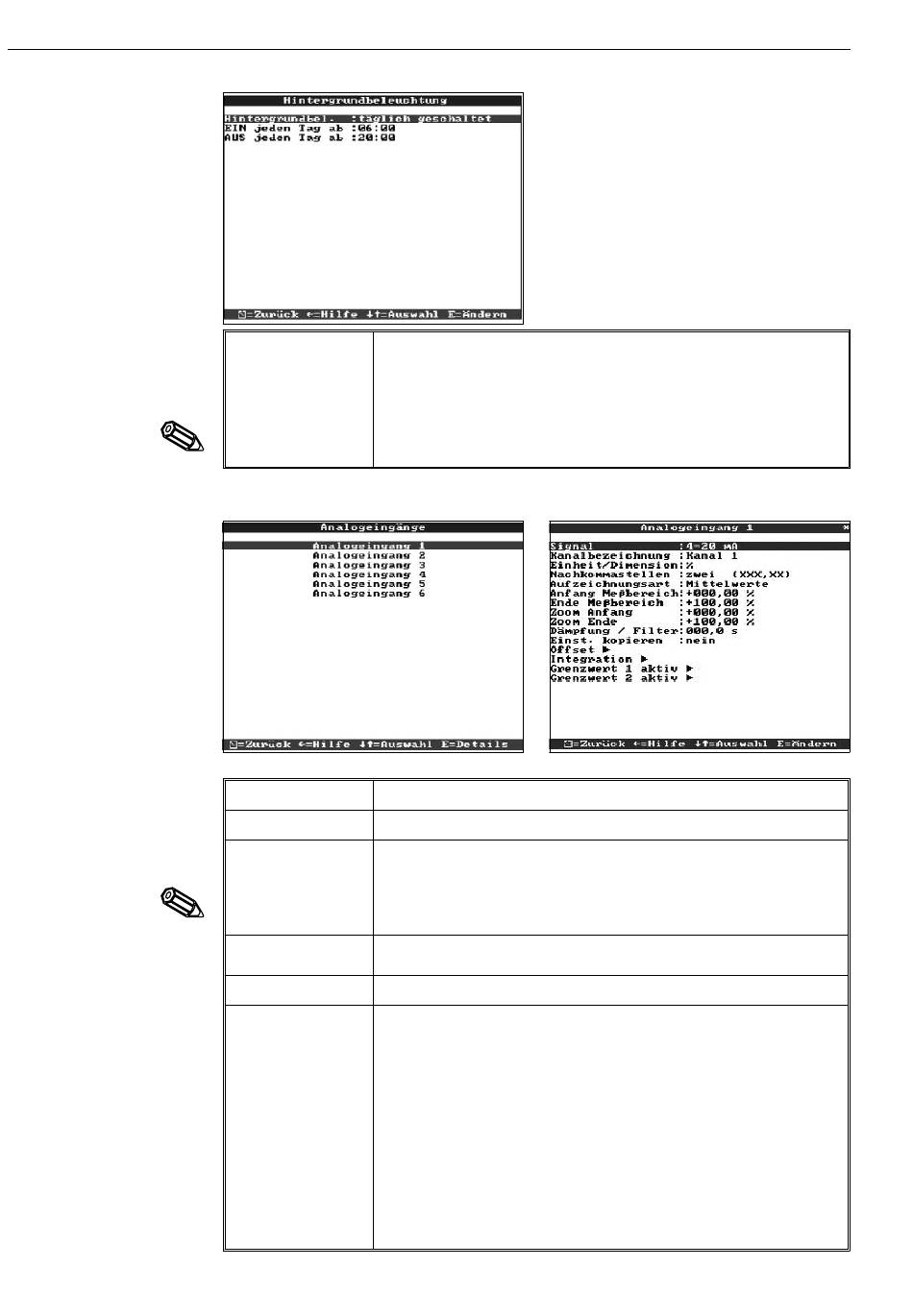

4. Geräteeinstellungen anpassen - Setup

4.3.2 Analogeingänge

"Immer ein": keine Abschaltung

"Ausschalten nach x Minuten": Schaltet Display xx Minuten nach der letzten

Tastenbetätigung dunkel.

"Täglich geschaltet": einstellbar, zu welcher Zeit die Beleuchtung selbsttätig ein- bzw.

Hintergrund-

ausgeschaltet werden soll.

beleuchtung

Hinweis: Alle weiteren Funktionen werden nicht beeinflusst (grüne LED leuchtet wenn das

Gerät normal arbeitet und keine Grenzwerte verletzt sind. Stehen Meldungen an bzw. sind

Grenzwerte verletzt, blinkt die rote LED). Drücken Sie irgendeine Taste, damit die

Beleuchtung wieder zugeschaltet wird.

• Einstellungen / Grenzwerte für analoge Messstellen ansehen bzw. ändern

Signal

Je Kanal frei wählbar. Siehe auch "Anschlüsse / Klemmenplan" und "Technische Daten".

Kanalbezeichnung

Bezeichnung der an diesem Kanal angeschlossenen Messstelle. 10-stellig.

Hier können Sie Ihre Messstellen zusätzlich beschreiben (z.B. zugehörige

Messstellennummer, Kennzeichnungssystem in Kraftwerken etc.). 13-stellig.

Hinweise: Nur einstellbar, wenn in "Grundeinstellungen- Kanalbezeichnung" "mit Kanal

Zusatzinformation

Zusatzinfo" gewählt wurde. Bei Bedarf können Sie diese Texte im Normalbetrieb

zusammen mit den Kanalbezeichnungen am Bildschirm auflisten (Wählen Sie mit

Darstellungsart).

Angabe der technischen (physikalischen) Einheit für die an diesem Eingang

Einheit / Dimension

angeschlossene Messstelle (z. B. bar, °C, m3/h, ...). 5-stellig.

Nachkommastellen

Anzahl der Nachkommastellen für die 5-stellige Messwertanzeige.

Das Gerät misst die Signale häufiger als die Aufzeichnung aktualisiert wird. Wählen Sie,

welche Art von Messwerten aufgezeichnet werden sollen.

"Momentanwerte": speichert bei der Aktualisierung des Speichers die zu diesem

Zeitpunkt gemessenen Momentanwerte.

"Mittelwerte": speichert bei der Aktualisierung des Speichers den errechneten mittleren

Messwert seit der letzten Speicheraktualisierung.

"Minimumwerte": speichert bei der Aktualisierung des Speichers den niedrigsten

Messwert seit der letzten Speicheraktualisierung. Wählen Sie diese Speicherart für

Aufzeichnungsart

Messstellen, die stets oberhalb einer bestimmten unteren Grenze liegen sollen (z.B.

Temperaturmessung bei der Sterilisation von Lebensmitteln).

"Maximumwerte": speichert bei der Aktualisierung des Speichers den höchsten Messwert

seit der letzten Speicheraktualisierung. Wählen Sie diese Speicherart für Messstellen, die

stets unterhalb einer bestimmten oberen Grenze liegen sollen (z.B. maximal zulässiger

Druck in Rohrleitungen).

"Hüllkurve": zeichnet schnelle Signalschwankungen auf (Linienschreiber-Verhalten),

braucht allerdings mehr Speicher, da sowohl der niedrigste als auch der höchste

gemessene Wert seit der letzten Speicheraktualisierung gespeichert wird.
