Chaque appareil exploité en mode sériel RS 232/RS 485 doit posséder sa propre adresse
Adresse unité
(comprise entre 00-99). Utilisée par le soft pour identifier l'appareil.
Sélection de l'interface sérielle RS 232 / RS 485 ou Ethernet).
Type
Le fonctionnement simultané de plusieurs types d'interface n'est pas possible.
Vitesse transm.
(uniquement pour RS232 / La vitesse de transmission ("Baudrate") doit concorder avec les réglages du logiciel PC.
RS485)
Parité (uniquement pour
La valeur doit concorder avec le réglage PC !
RS232 / RS485)
Bits stop (uniquement
La valeur doit concorder avec le réglage PC !
pour RS232 / RS485)
Bits de données
(uniquement pour RS232 La valeur doit concorder avec le réglage PC ! Ce réglage ne peut être modifié.
/ RS485)
Adresse IP (uniquement L'adresse IP vous est fournie par votre administrateur de réseau. La valeur doit concorder
pour Ethernet) avec le réglage PC.
Passerelle (uniquement
Ces réglages vous sont fournis par votre administrateur de réseau.
pour Ethernet)
Masque de sous-réseau
(uniquement pour Ces réglages vous sont fournis par votre administrateur de réseau.
Ethernet)
• Mémoire/mode opératoire : information sur la disponibilité de la mémoire et
sélection Mode normal/Simulation.
"Mode normal" : affichage des valeurs mesurées provenant des entrées raccordées.
"Simulation" : l'appareil fonctionne avec des signaux simulés en tenant compte des
réglages. La représentation et la mémorisation réelles de mesures effectuées par des
points de mesure analogiques sont désactivées. Ce sont alors les valeurs simulées qui
Mode opératoire
sont affichées/mémorisées.
Remarque : si les signaux émis précédemment ne sont plus nécessaires, il faut les
mémoriser sur une disquette. (Voir chap. "Manipulation de l'appareil en cours de
fonctionnement / Fonctionnement du lecteur de disquettes").
4. Configuration de l'appareil - Mise en service

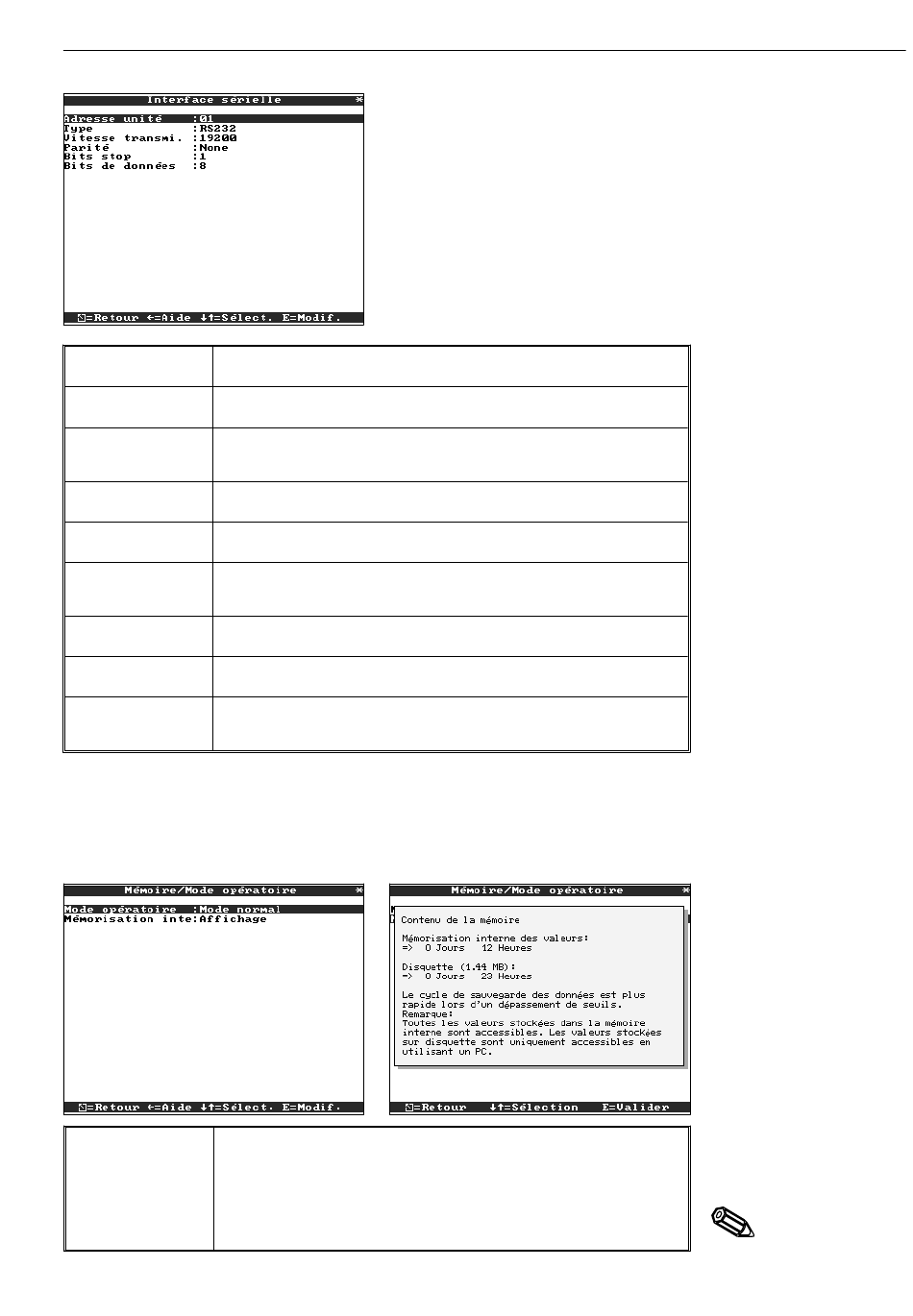

• RS232/485 (option "Entrées digitales
ou "Ethernet") : Configuration
nécessaire si utilisation des interfaces
sérielles RS232 ou RS485 de l'appareil
(réglage par PC, lecture des données,
utilisation d'un modem etc.).
