3. Installazione/connessione/configurazione
Al PC: Cavo con
9 pol. Presa Sub - D
Al PC: Cavo con
25 pol. Presa Sub - D
Al modem: Cavo con
9 pol. Presa Sub - D
Al modem: Cavo con
25 pol. Presa Sub - D
126

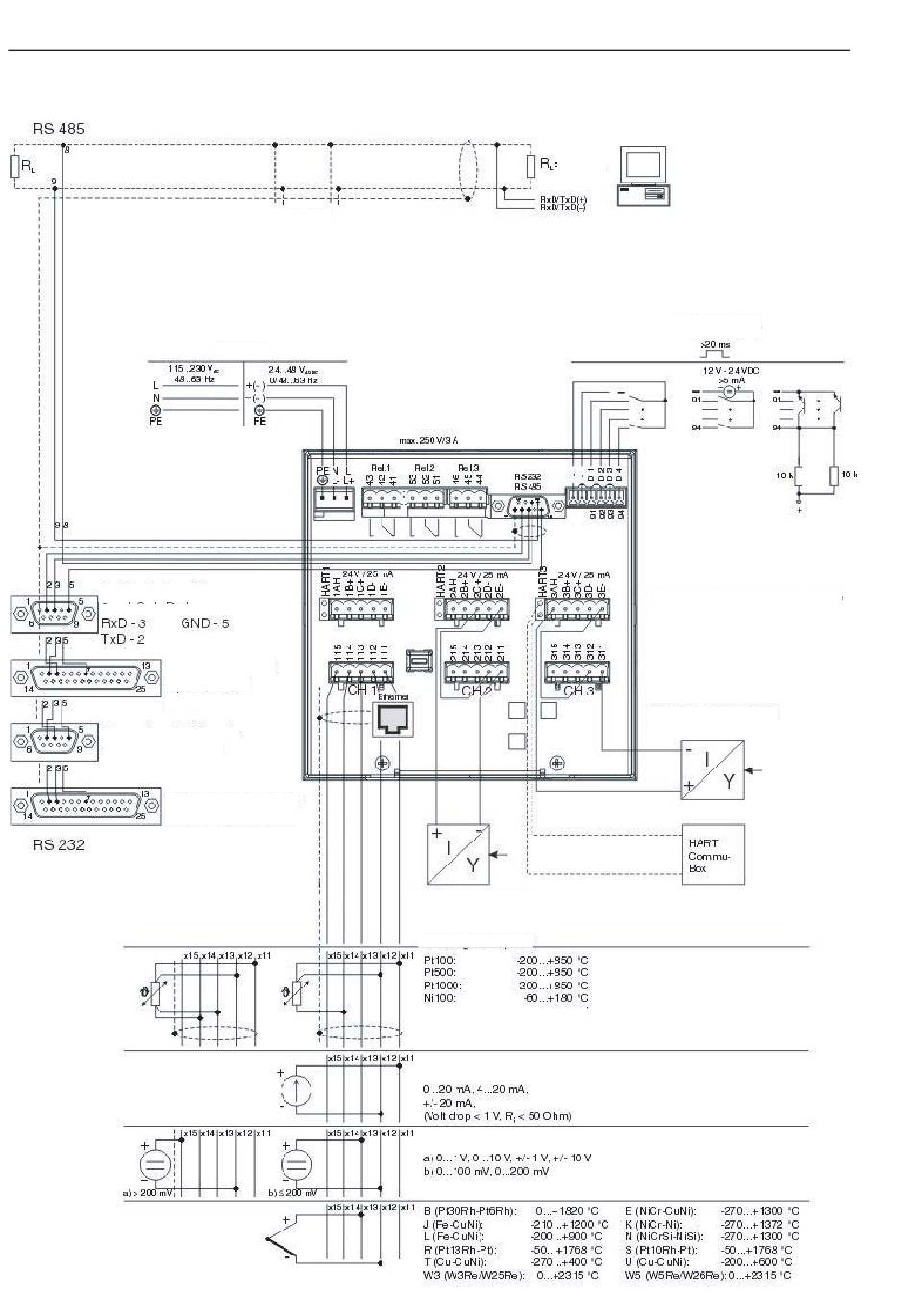

3.3 Diagramma di connessione con l'opzione "Circuito alimentazione"
Ulteriori unità
Alimentazione
Resistenza
cavo
Circuito alimentazione bifilare
senza HART
Ingressi analogici
schermato
Digital in (DI)
Collegando i canali 4 - 6 vedere
le connessioni dei morsetti CH 1 - 3
Circuito alimentazione bifilare
con HART
