Darstellung Der Signale - Endress+Hauser eco-graph a Betriebsanleitung

Anzeige aktuelles Datum/Uhrzeit (6)
Anzeige, welcher Anteil der Diskette (in %) bereits beschrieben ist. Abwechselnd wird
die aktuelle Aufzeichnungsgeschwindigkeit (in mm/h) angezeigt.
Anzeige der aktuellen Vorschubgeschwindigkeit (7)
abwechselnd mit Anzeige, wie viel Prozent der Diskette bereits beschrieben sind.
Hinweis (8), dass das Hauptmenü mit der Taste E eingeblendet werden kann.

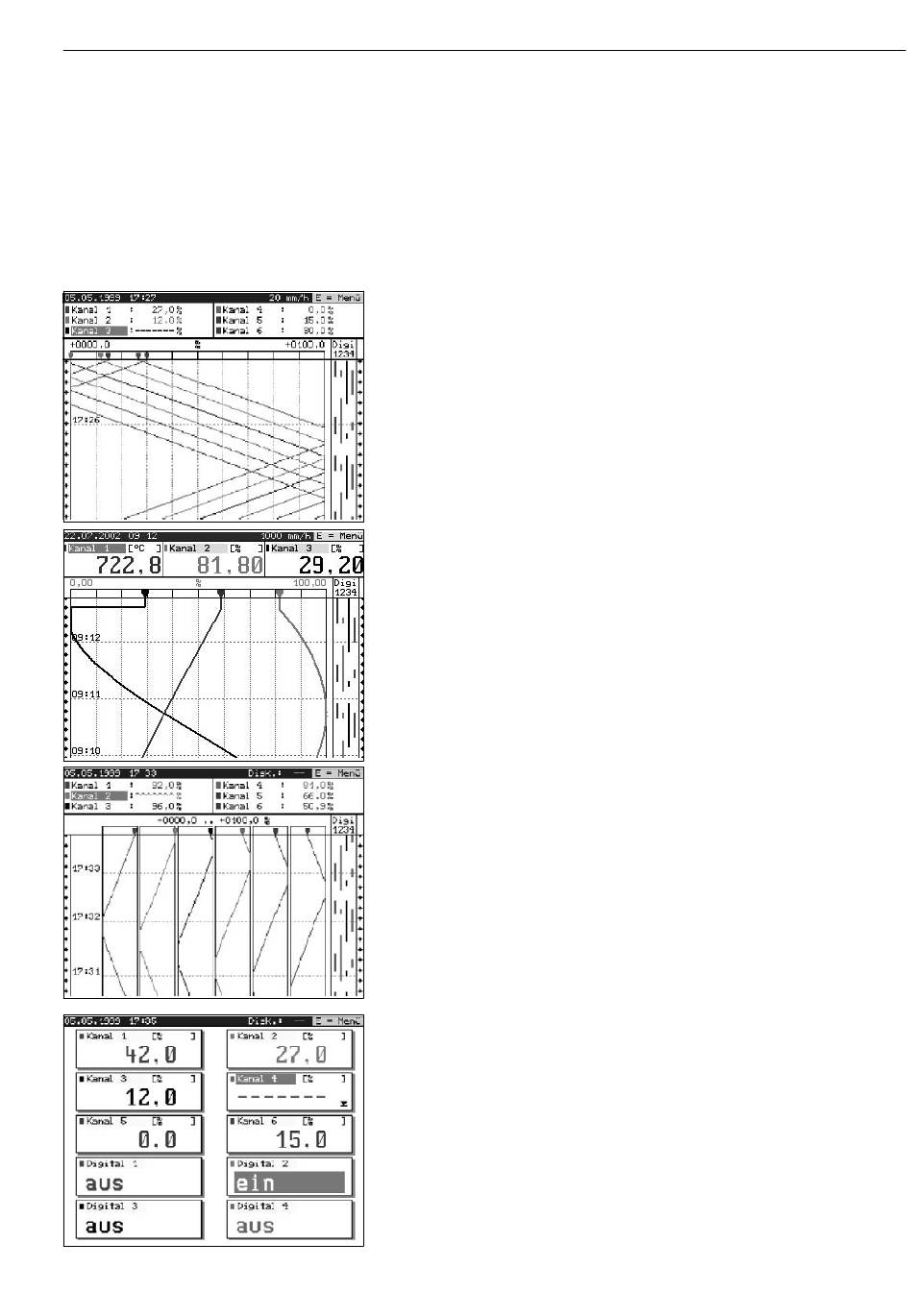

Signaldarstellung über die ganze Breite
Analogkanäle werden über die ganze Auf-
zeichnungsbreite dargestellt.
Digitalkanäle werden (nur, wenn aktiviert) am
rechten Bildschirmrand aufgezeichnet. "Digi
1234" = Digitalkanäle 1, 2, 3, 4: Solange der
zugehörige Digitalkanal aktiviert ist, wird ein
farbiger Balken als Markierungsspur aufge-
zeichnet (z.B. Darstellung von Pumpenlauf-
zeiten, Störungen etc.).
Signaldarstellung über die ganze Breite
Die Größe der Anzeige wird bei 1-4 Kanälen
automatisch angepasst.
Signaldarstellung in Spuren
Analogkanäle werden getrennt voneinander
in Spuren dargestellt. Die Genauigkeit der
Registrierung bleibt davon unbeeinflusst. Auf-
zeichnung der Digitalkanäle wie oben be-
schrieben.
Digitalanzeige
Momentane Messwerte werden in großen Zif-
fern dargestellt. Die Signalaufzeichnung
bleibt davon unbeeinflusst.
Die Zustandsbezeichnung der Digitalkanäle
wird invertiert (farbiger Hintergrund), solange
der zugehörige Eingang angesteuert, also
"eingeschaltet" ist ("High-aktiv", d. h. An-
steuerung mit 12...30 VDC).
Falls unter Integration ein Zähler zur abwech-
selnden Anzeige gewählt wurde, wird er bei
dieser Anzeige abwechselnd mit dem Ana-
logwert des Kanals angezeigt.
