7. Schnittstellen

Die serielle Schnittstelle RS 232 / RS 485 ist rückseitig (9-pol. Sub-D Buchse)
zugänglich. Siehe auch "Anschlüsse / Klemmenplan".
Achtung:
• Bitte beachten Sie, dass nicht genutzte Anschlüsse am Stecker auch nicht
beschaltet sind.
• RS 232 und RS 485 sind nicht gleichzeitig nutzbar.
Nachdem das Gerät parametriert und an das PC Netzwerk angeschlossen wurde,
kann eine Verbindung zu einem PC im Netzwerk aufgebaut werden.
Folgende Schritte sind dazu notwendig:
1. Installieren Sie die mitgelieferte PC Software auf dem PC, über den eine
Kommunikation stattfinden soll.

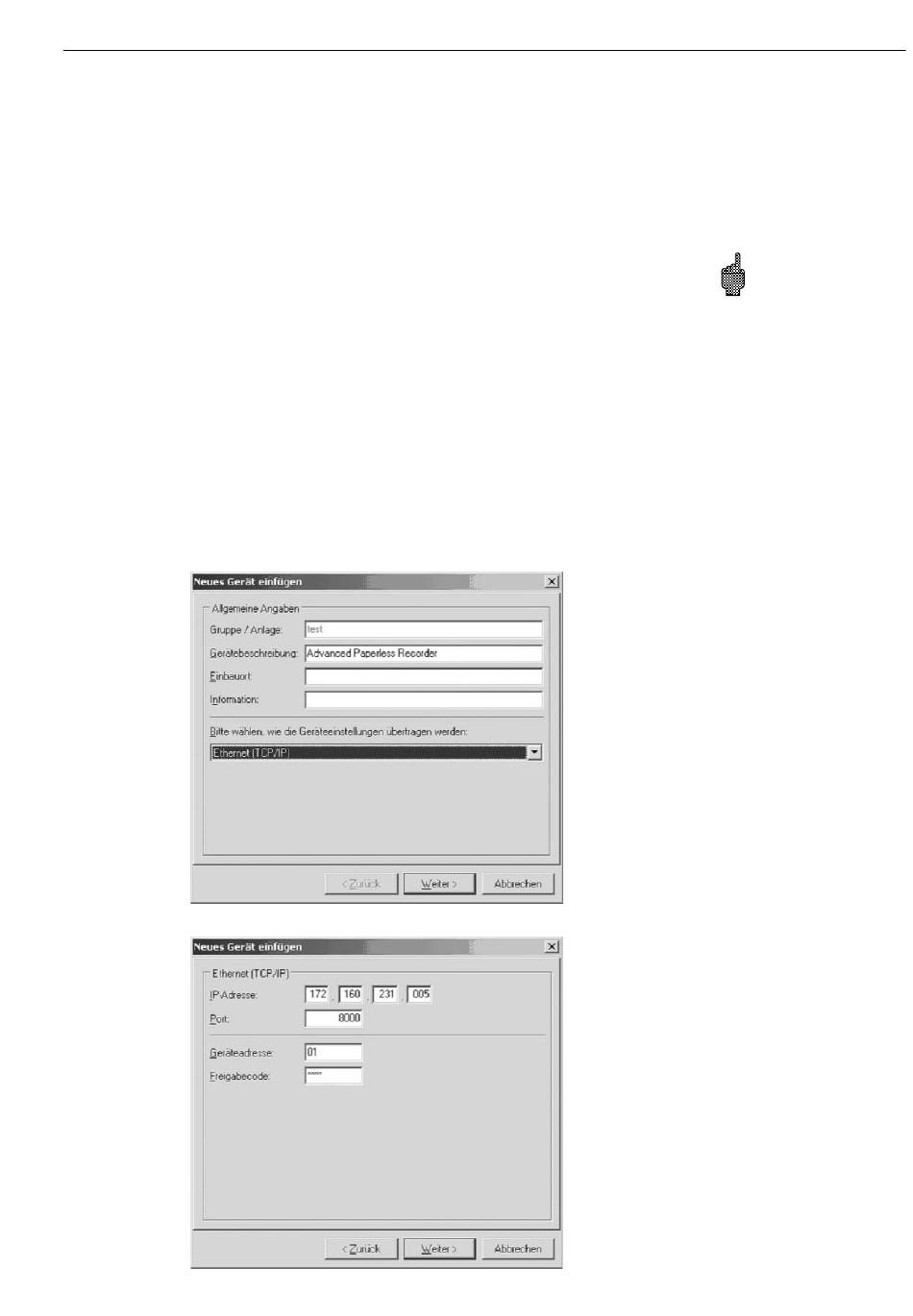

2. Nun muss ein neues Gerät in der Datenbank angelegt werden.
Nach Eingabe der Gerätebeschreibung wählen Sie aus, wie die Geräteeinstellungen
übertragen werden sollen. In diesem Fall wählen Sie Ethernet (TCP/IP)
3. Geben Sie nun die IP-Adresse ein. Die Port-Adresse ist 8000.
7. Serielle Schnittstelle
7.1 Serielle
Schnittstellen
RS 232 / RS 485
(nur bei Option Digital
I/O)
7.2 Ethernet
Kommunika-
tion im PC-Netzwerk
(Option)
