Affichage de date et heure actuelles (6)
Affichage également du taux de remplissage de la disquette (en %) en alternance
avec la vitesse de défilement actuelle du "diagramme" (en mm/h).
Affichage de la vitesse de défilement actuelle (7)
Affichage en alternance avec le taux de remplissage de la disquette.
Touche E permettant d'entrer directement dans le menu principal (8)
5. Manipulation de l'appareil en cours de fonctionnement

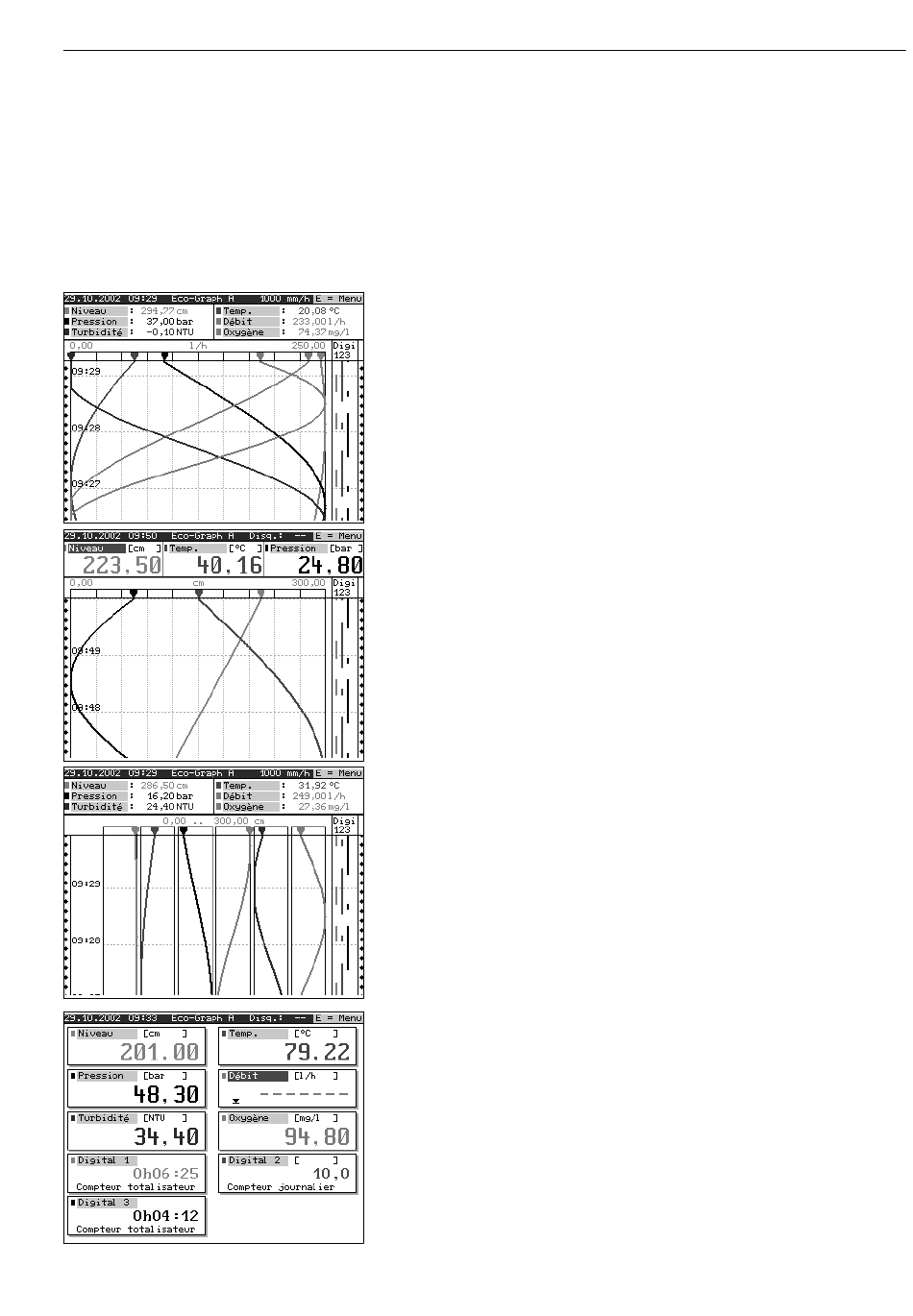

Toutes les voies sont affichées sur la largeur
totale de l'écran graphique. Les états des
entrées digitales sont affichés à droite de
l'écran (seulement si ces dernières ont été
configurées). "Digi = 1234" = voies digitales
1, 2, 3, 4. L'affichage d'un état est représenté
sous forme de trait tant que l'entrée est acti-
ve.
(marche d'une pompe, défaut ... )
Affichage plein écran
La taille de l'affichage s'adapte automa-
tiquement selon le nombre de voies (1 à 4 ).
Groupe de courbes
Chaque voie est affichée dans une zone
séparée afin d'éviter qu'elles ne se chevau-
chent. L'enregistrement des valeurs n'est
pas influencé par ce type d'affichage. L'af-
fichage des entrées digitales reste le même
qu'en affichage plein écran.
Affichage digital
Les valeurs instantanées sont représentées
sous forme d'indicateurs digitaux 5 positi-
ons. L'enregistrement des valeurs n'est pas
influencé par ce type d'affichage. Les en-
trées événements sont également re-
présentées. Leur état est indiqué sur fond
rouge.

5.2 Affichage du signal
