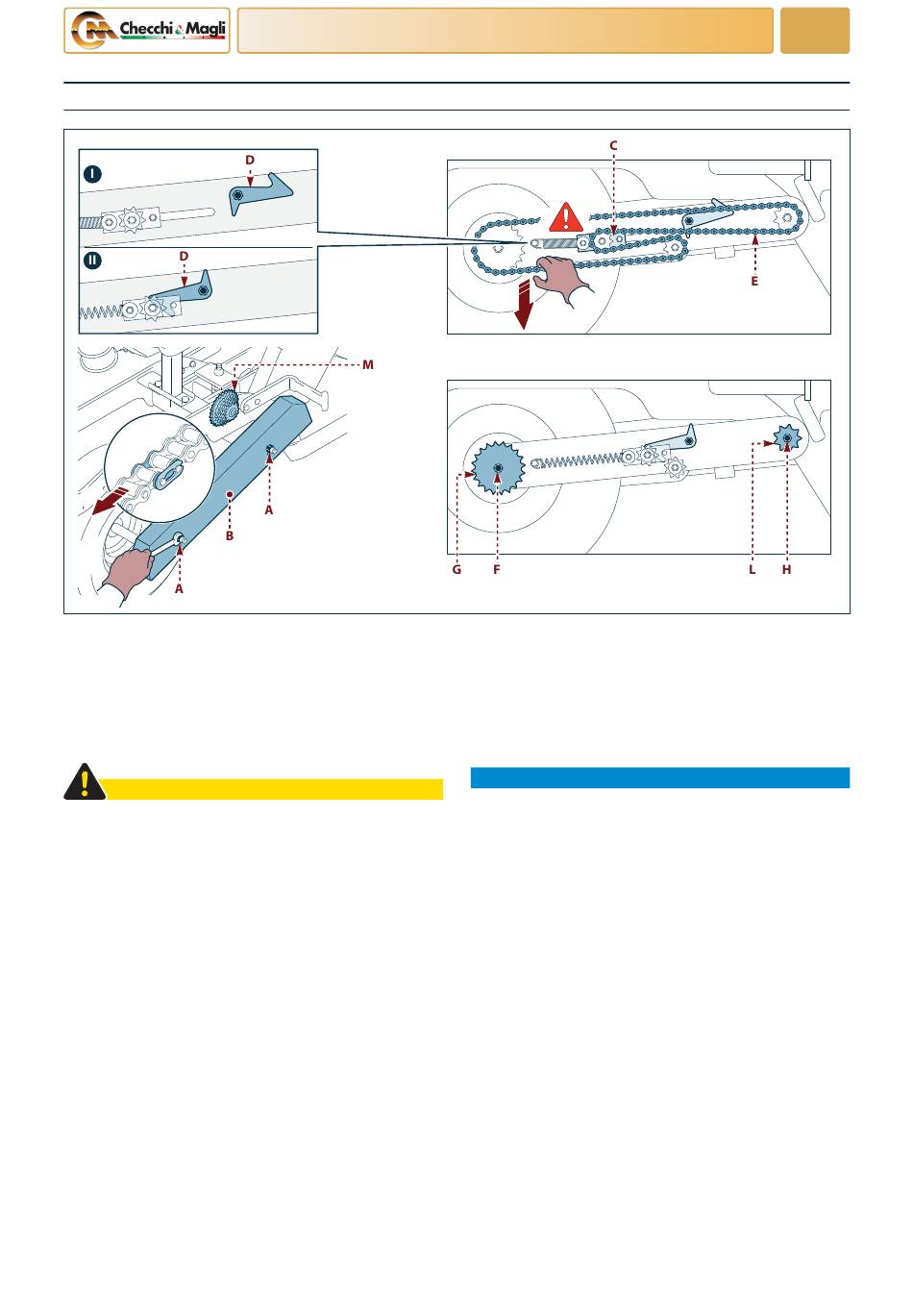

Sostituzione pignoni ruota motrice
UN41-0538AN
Per questa operazione procedere come descritto.
1)
Svitare i dadi (A) e rimuovere il carter (B).
2)
Ruotare il dispositivo di aggancio (D) in posizione
(II) per bloccare il tendicatena (C).
3)
Tirare la catena in basso.
4)
Rimuovere la catena (E).
PRUDENZA
Il tenditore potrebbe compiere un movimento re-
pentino e provocare lesioni alle mani.
Effettuare questa operazione con la massima caute-
la.
5)
Svitare la vite (F) e rimuovere il pignone (G).
6)
Svitare la vite (H) e rimuovere il pignone (L).
Lingua italiana
INFORMAZIONI SULLE SOSTITUZIONI
7)
Scegliere i pignoni idonei tra la gamma di pignoni
(M) per ottenere l'interpianta richiesta (vedere pa-
gina 22).
8)
Montare i nuovi pignoni e avvitare rispettivamente
le viti (F - H).
9)
Montare la catena sui pignoni e sul tenditore.
INFORMAZIONE
Montare la catena con la maglia di giunzione orienta-
ta nel verso indicato in figura.
10) Tirare la catena in basso.
11) Ruotare il dispositivo di aggancio (D) in posizione (I)
per sbloccare il tendicatena (C).
12) Lasciare lentamente la catena per metterla in ten-
sione.
13) Montare il carter (B) e avvitare i dadi (A).
