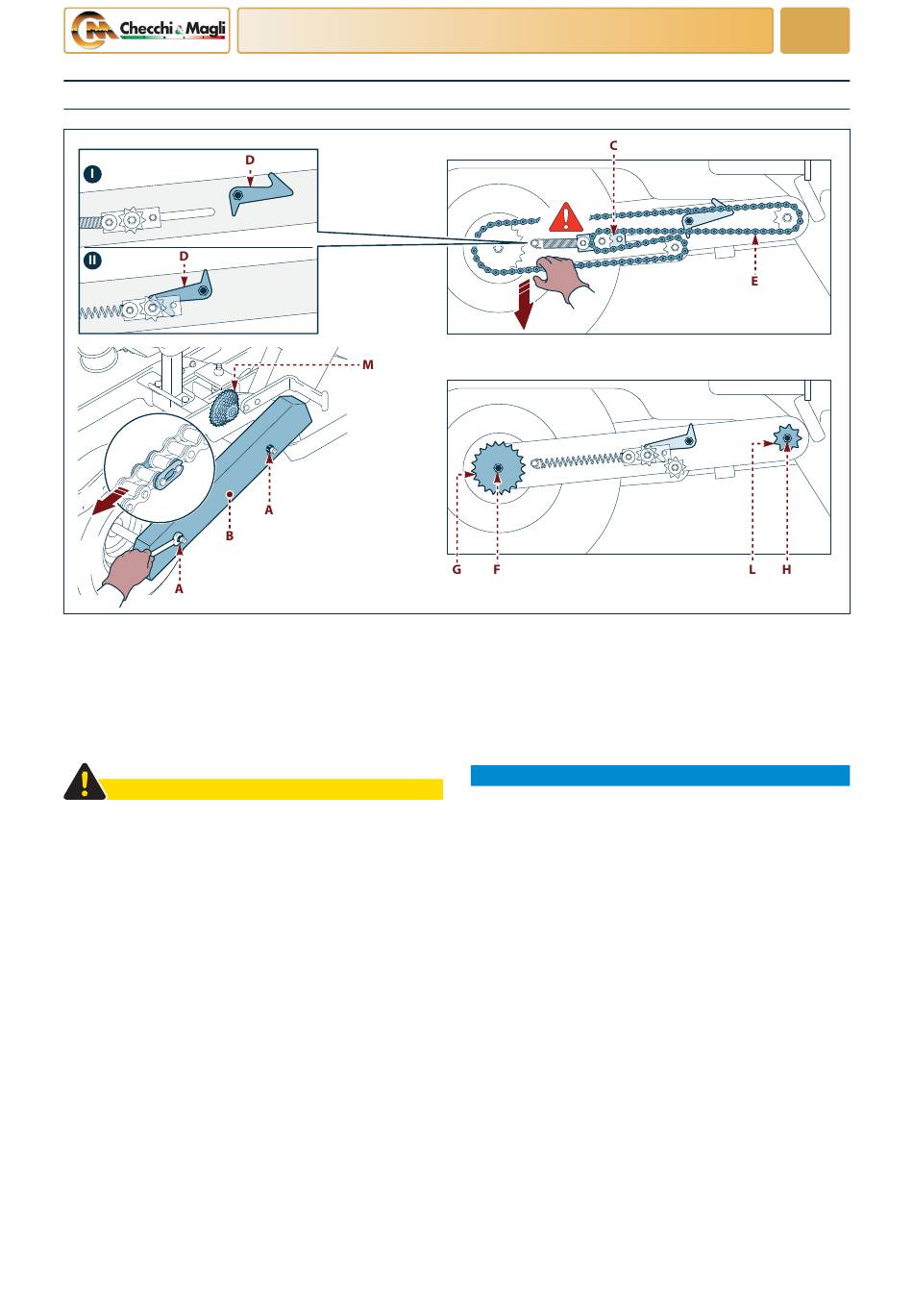

Remplacement des pignons de la roue motrice
UN41-0538AN
Pour cette opération, suivre la description.
1)
Desserrer les écrous (A) et démonter le carter (B).
2)
Tourner le dispositif d'accrochage (D) sur (II) pour
bloquer le galopin (C).
3)
Tirer la chaîne vers le bas.
4)
Enlever la chaîne (E).
PRUDENCE
Le tendeur pourrait effectuer un mouvement impré-
vu et blesser les mains.
Effectuer cette opération avec la plus grande pru-
dence.
5)
Desserrer la vis (F) et démonter le pignon (G).
6)
Desserrer la vis (H) et démonter le pignon (L).
Langue française
INFORMATIONS CONCERNANT LES REMPLACEMENTS
35
7)
Choisir les pignons adéquats dans la gamme des pi-
gnons (M) pour obtenir la distance nécessaire entre
les plants (voir page 22).
8)
Monter les nouveaux pignons et visser respective-
ment les vis (F - H).
9)
Monter la chaîne sur les pignons et sur le tendeur.
INFORMATION
Monter la chaîne en orientant le maillon de jonction
dans le sens indiqué sur la figure.
10) Tirer la chaîne vers le bas.
11) Tourner le dispositif d'accrochage (D) sur (I) pour
bloquer le galopin (C).
12) Lâcher lentement la chaîne pour la tendre.
13) Monter le carter (B) et serrer les écrous (A).
8
Utilisation et entretien
