Sustitución piñones rueda motriz
UN41-0538AN

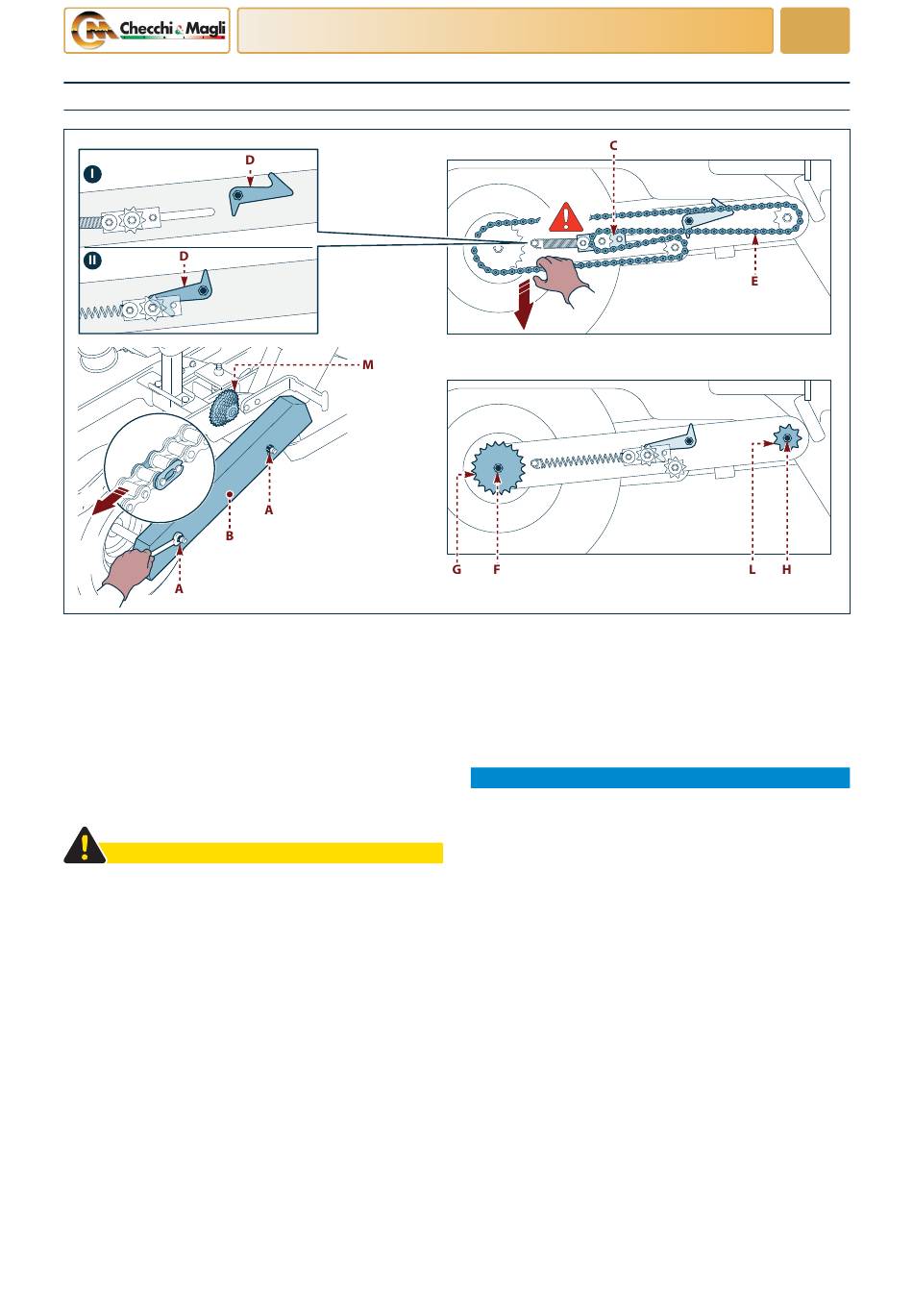

Para efectuar esta operación proceder de la manera que
se indica.
1) Desenroscar las tuercas (A) y desmontar el cárter
(B).
2) Situar el dispositivo de enganche (D) en la posición
requerida (II) para bloquear el tensor de cadena
(C).
3) Tirar la cadena hacia abajo.
4) Desmontar la cadena (E).
PRUDENCIA
El tensor podría ejecutar un movimiento repentino y
causar lesiones en las manos del operador.
Ejecutar esta operación con máxima cautela.
5) Desenroscar el tornillo (F) y desmontar el piñón
(G).
6) Desenroscar el tornillo (H) y desmontar el piñón
(L).
Lengua español
INFORMACIONES SOBRE LAS SUSTITUCIONES
7)
8)
9)
INFORMACION
Montar la cadena con el eslabón de unión orientado
en el sentido indicado en la figura.
10) Tirar la cadena hacia abajo.
11) Situar el dispositivo de enganche (D) en la posición
12) Liberar lentamente la cadena para ponerla en ten-
13) Montar el cárter (B) y apretar las tuercas (A).
35
Elegir los piñones adecuados en la gama de piño-
nes (M) para obtener la interplanta requerida (véase
página 22).
Montar los nuevos piñones y enroscar respectiva-
mente los tornillos (F - H).
Montar la cadena en los piñones y en el tensor.
requerida (I) para desbloquear el tensor de cadena
(C).
sión.
8
Uso y mantenimiento
