Checchi & Magli UNITRIUM Bedienungs- Und Wartungsanleitung Seite 159

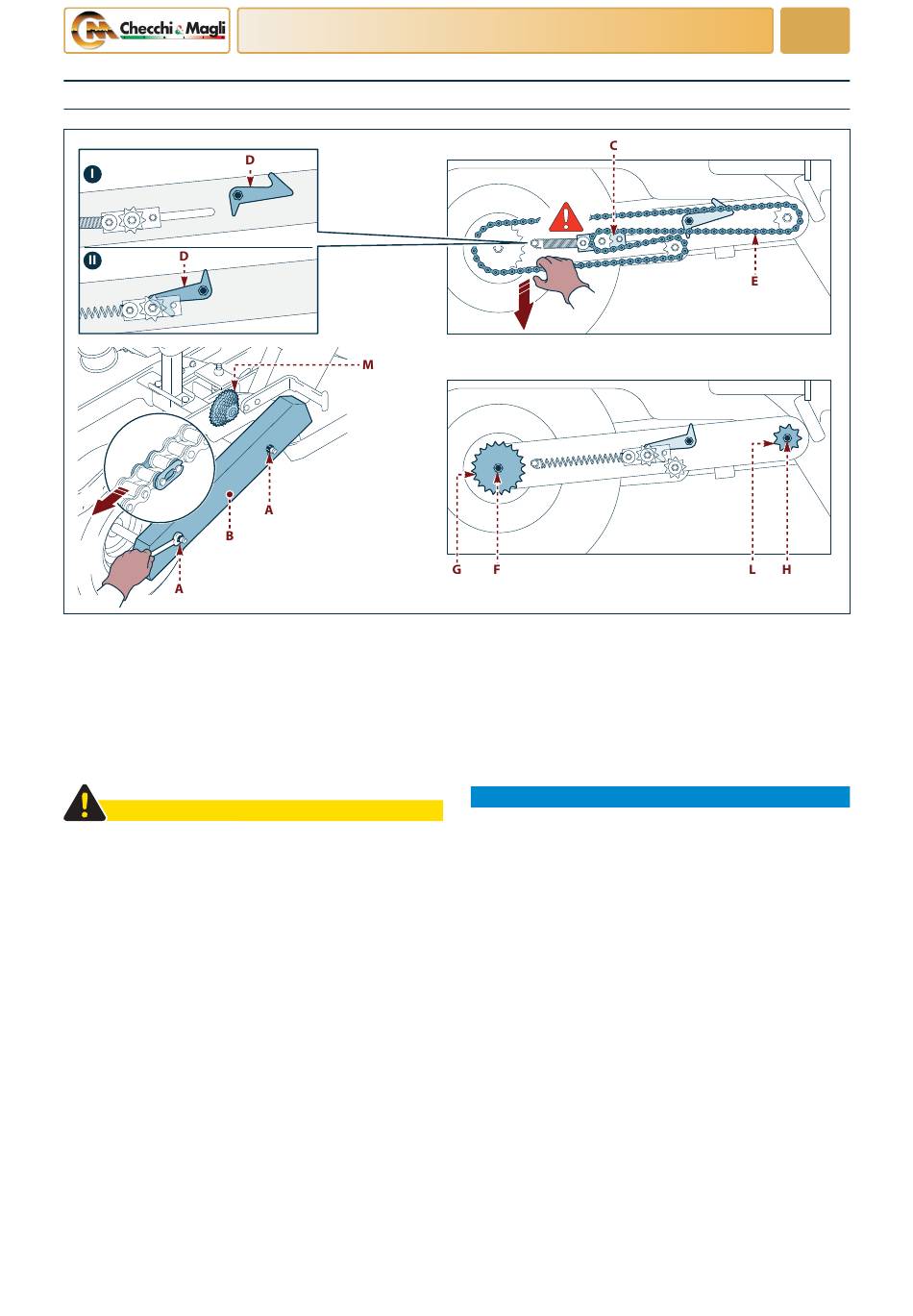

Austausch der Ritzel des Antriebsrades
UN41-0538AN
Gehen Sie für diesen Vorgang wie beschrieben vor.
1) Lösen Sie die Muttern (A) und entfernen Sie die
Schutzverkleidung (B).
2) Drehen Sie die Einhängevorrichtung (D) in die Posi-
tion (II), um den Kettenspanner (C) zu arretieren.
3) Ziehen Sie die Kette nach unten.
4) Entfernen Sie die Kette (E).
VORSICHT
Der Spanner könnte dabei eine wiederholte Bewe-
gung ausführen und Verletzungen an den Händen
hervorrufen.
Führen Sie diesen Vorgang mit höchster Vorsicht
aus.
5) Lösen Sie die Schraube (F) und entfernen Sie das
Ritzel (G).
6) Lösen Sie die Schraube (H) und entfernen Sie das
Ritzel (L).
Deutsche Sprache
INFORMATIONEN ZU DEN AUSWECHSLUNGEN
7)
8)
9)
INFORMATION
Montieren Sie die Kette, so dass das Verbindungs-
glied in die in der Abbildung angegebene Richtung
zeigt.
10) Ziehen Sie die Kette nach unten.
11) Drehen Sie die Einhängevorrichtung (D) in die Posi-
12) Lassen Sie die Kette langsam los, um sie zu span-
13) Montieren Sie die Schutzverkleidung (B) und zie-
35
Wählen Sie die geeigneten Ritzel aus der Palette der
Ritzel (M), um den geforderten Pflanzabstand zu er-
zielen (siehe auf Seite 22).
Montieren Sie die neuen Ritzel und ziehen Sie ent-
sprechend die Schrauben (F - H) fest.
Montieren Sie die Kette auf den Ritzen und auf den
Spanner.
tion (I), um den Kettenspanner (C) zu entriegeln.
nen.
hen Sie die Muttern (A) an.
8
Gebrauch und Wartung
