Kuka KR 100 comp Spezifikation Seite 26

Schnitt X - - X
Section X - - X
Coupe X - - X
X
X
2 3
1 Innensechskantschraube M8x55
2 Aufnahmebolzen
3 Sechskantschraube ISO 4017 M24x70--8.8
4 Bohrung für Aufnahmebolzen
1- -5

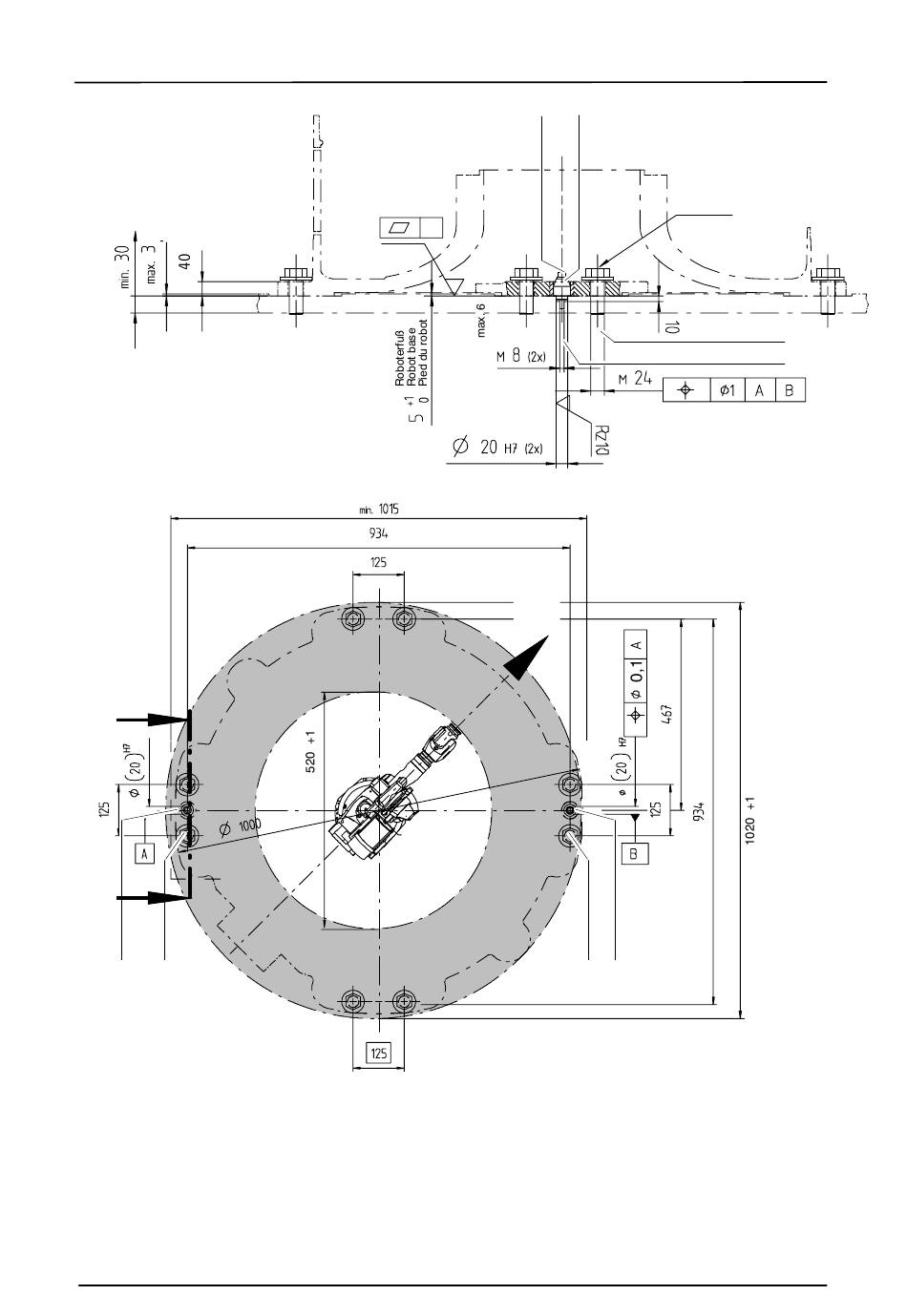

Roboterbefestigung, Variante 2 (Maschinengestellbefestigungssatz)
Installation of the robot, variant 2 (machine base mounting kit)
Fixation du robot, variante 2 (kit de fixation à l'embase de la machine)
26 Spez KR 100 comp, KR 140 comp, KR 200 comp de/en/fr
0,5
Rz 63
vorn
front
devant
1 Allen screw M8x55
2 Locating pin
3 Hexagon bolt ISO 4017 M24x70--8.8
4 Hole for locating pin
1 2
M =640
A
3 2
1 Vis à six pans creux M8x55
2 Pied de centrage
3 Vis à tête hexagonale ISO 4017 M24x70--8.8
4 Trou pour pied de centrage
3
4
05.2004.03
