Kuka KR 100 comp Spezifikation Seite 25

A
min. Abstand zum Beton-
rand 210 mm
Minimum distance from
edge of concrete 210 mm
Ecart minimum avec le
bord en béton 210 mm
1 Dübelschraube
2 Fundamentplatte
3 Sechskantschraube M24x70- -8.8- -A2K
4 Roboter
1 Anchor bolt
2 Bedplate
3 Hexagon bolt M24x70- -8.8- -A2K
4 Robot
1 Vis à cheville
2 Plaque de fondation
3 Vis à tête hexagonale M24x70- -8.8- -A2K
4 Robot
1- -4

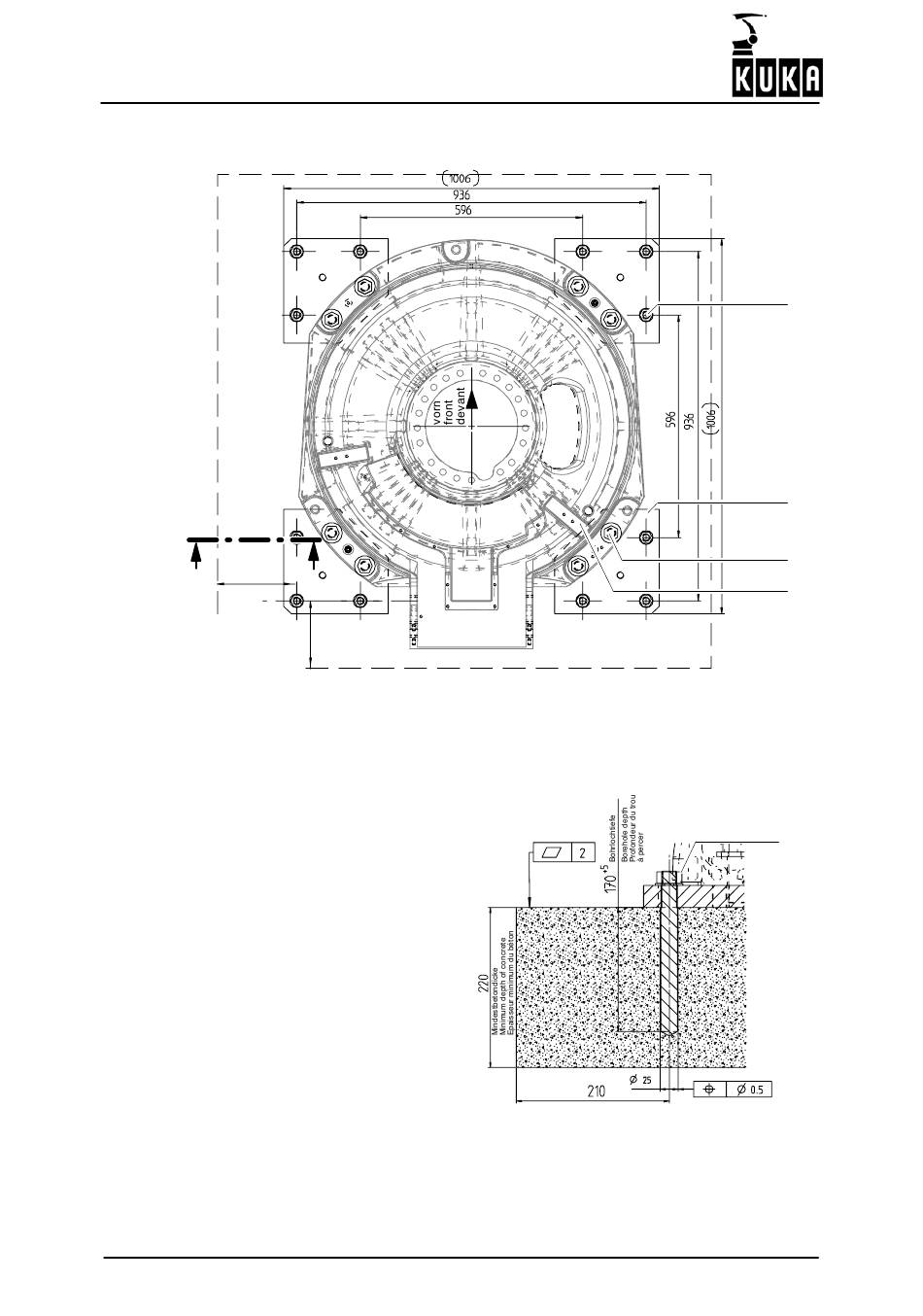

Roboterbefestigung, Variante 1 (Fundamentbefestigungssatz)
Installation of the robot, variant 1 (mounting base kit)
Fixation du robot, variante 1 (kit de fixation aux fondations)
05.2004.03
A
Schnitt A - A
Section A - A
Coupe A - - A
Spez KR 100 comp, KR 140 comp, KR 200 comp de/en/fr
