HYDAC FILTER SYSTEMS GMBH
5.4 Elektrisch anschließen
5.4.1 Wasserablassventil anschließen
MoWa OLS10-Z-x 4573340 de web
Schließen Sie die Komponenten gemäß den Anforderungen in der
Komponentenbeschreibung an.
Schließen Sie das Wasserablassventil gemäß den nachfolgenden
Schritten an.

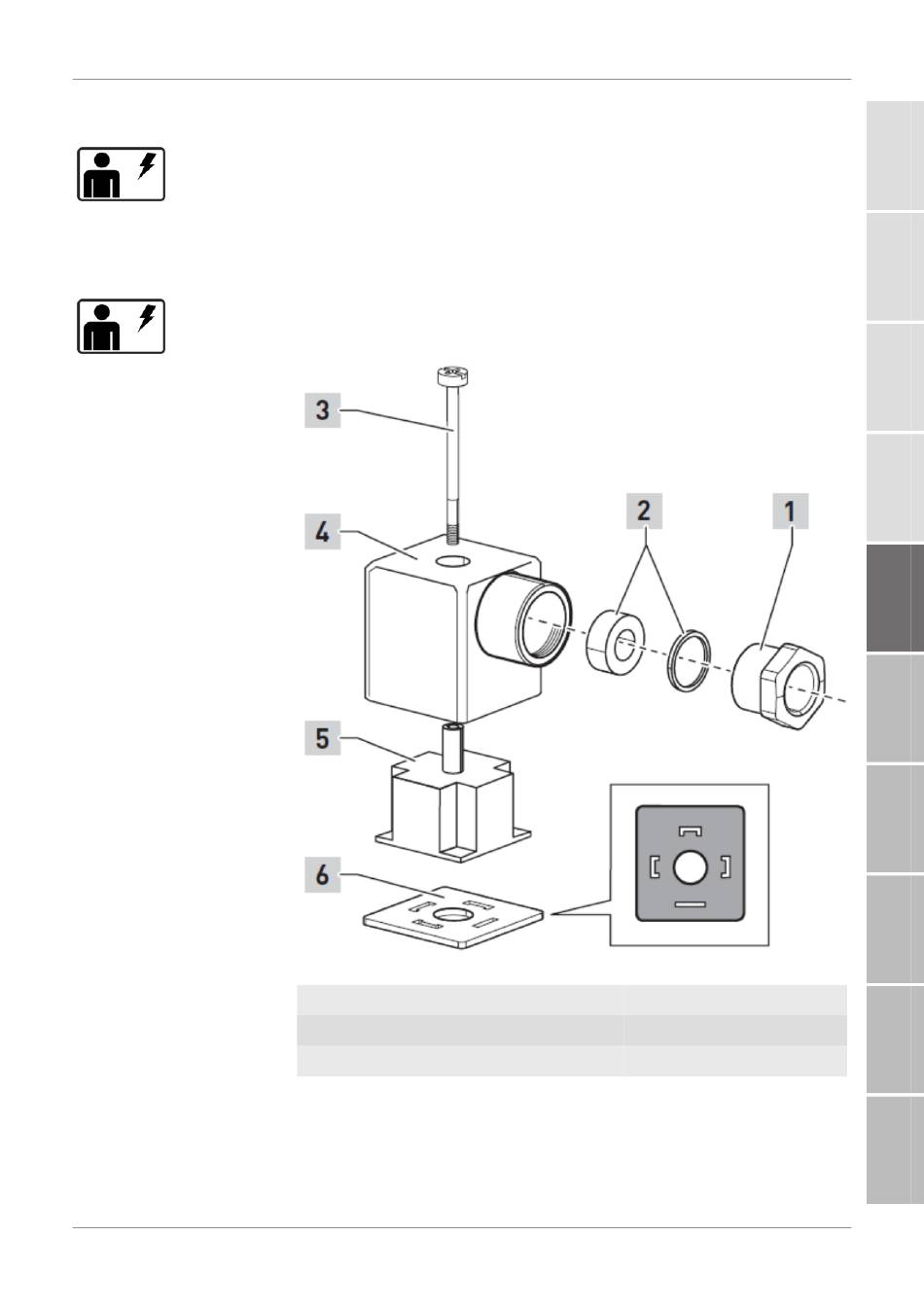

Abb. 10: Wasserablassventil anschließen
1 Druckschraube
3 Zentralschraube
5 Doseneinsatz
– Schließen Sie den Magneten nach den Vorschriften der Elek-
trotechnik an.
– Verwenden Sie ein rundes Kabel mit einem Ø 5 – 10 mm mit
einem Adernquerschnitt ≤ 1,5 mm².
Montage / Installation | 5
2 Scheiben
4 Gehäuse
6 Flachdichtung
1
2
3
4
5
6
7
8
9
A
39 / 72
