5 | Montage / Installation
1
2
3
4
5
6
7
8
9
A
40 / 72
– Montieren Sie die Flachdichtung (6) und Doseneinsatz (5) de-
ckungsgleich mit dem Magneten.

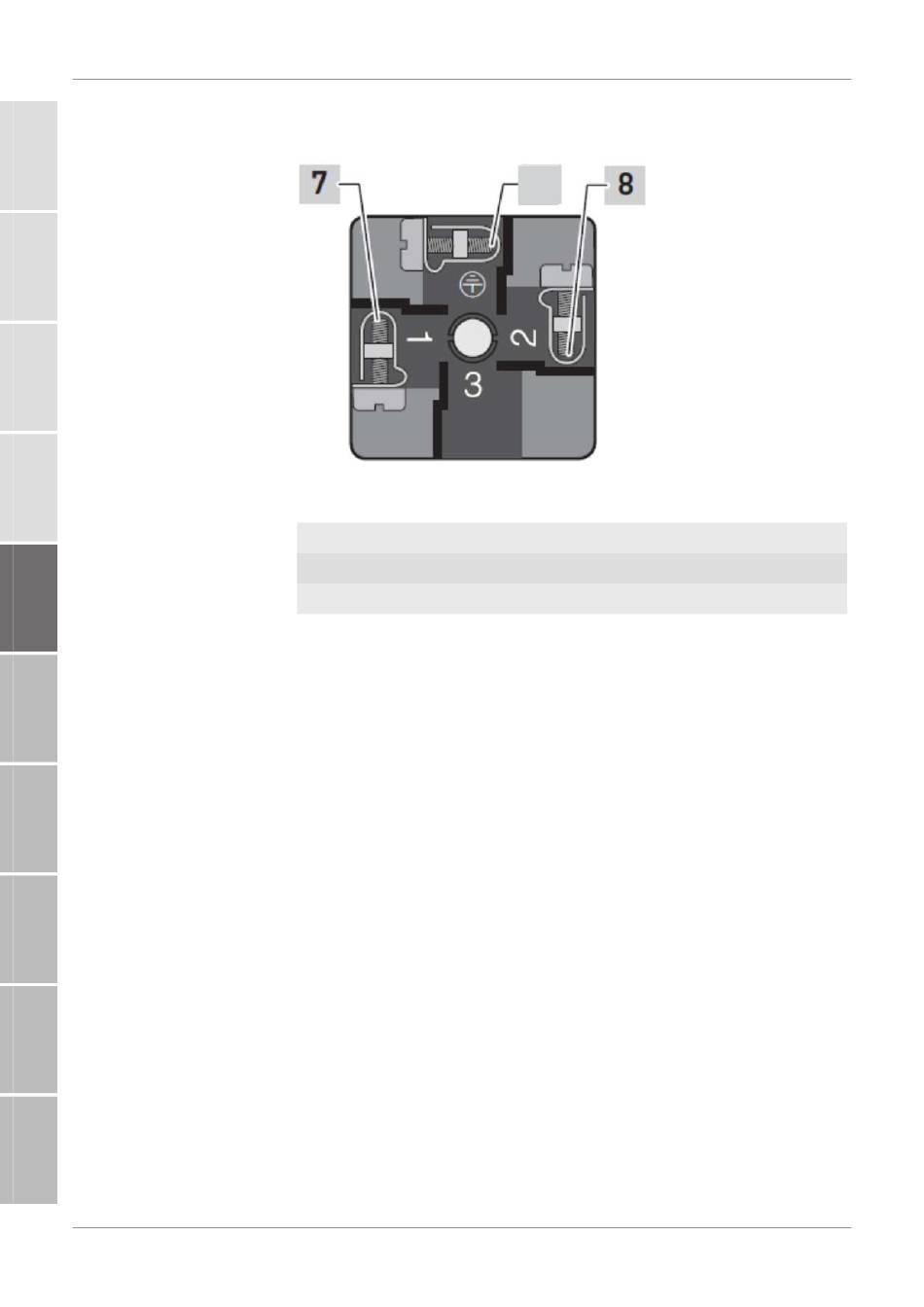

Abb. 11: Wasserablassventil Klemmenbelegung (Belegung des Doseneinsat-
zes)
7 Klemme 1
8 Klemme 2
9 Klemme Schutzleiter
1. Schieben Sie die Druckschraube (1), die Scheiben (2) und
das Gehäuse der Gerätesteckdose (4) auf das Kabel.
2. Befestigen Sie den Schutzleiter (Isolierung: gelb/grün) an der
Klemme Schutzleiter (9).
3. Befestigen Sie die anderen Adern an den Klemmen (7) und
(8) des Doseneinsatzes (5).
GEFAHR! Achten Sie bei mit + oder – gekennzeichneten
Anschlüssen auf polrichtigen Anschluss der spannungs-
führenden Leiter.
4. Setzen Sie das Gehäuse (4) in der gewählten Position
(9 Uhr, 12 Uhr, 3 Uhr, 6 Uhr) auf den Doseneinsatz (5).
5. Drehen Sie die Druckschraube (1) an der Kabeleinführung
fest.
HINWEIS! Die Kabeleinführung muss sicher abdichten.
6. Ziehen Sie die Schutzkappe von den Steckeranschlüssen
des Magneten ab.
HYDAC FILTER SYSTEMS GMBH
9
MoWa OLS10-Z-x 4573340 de web
