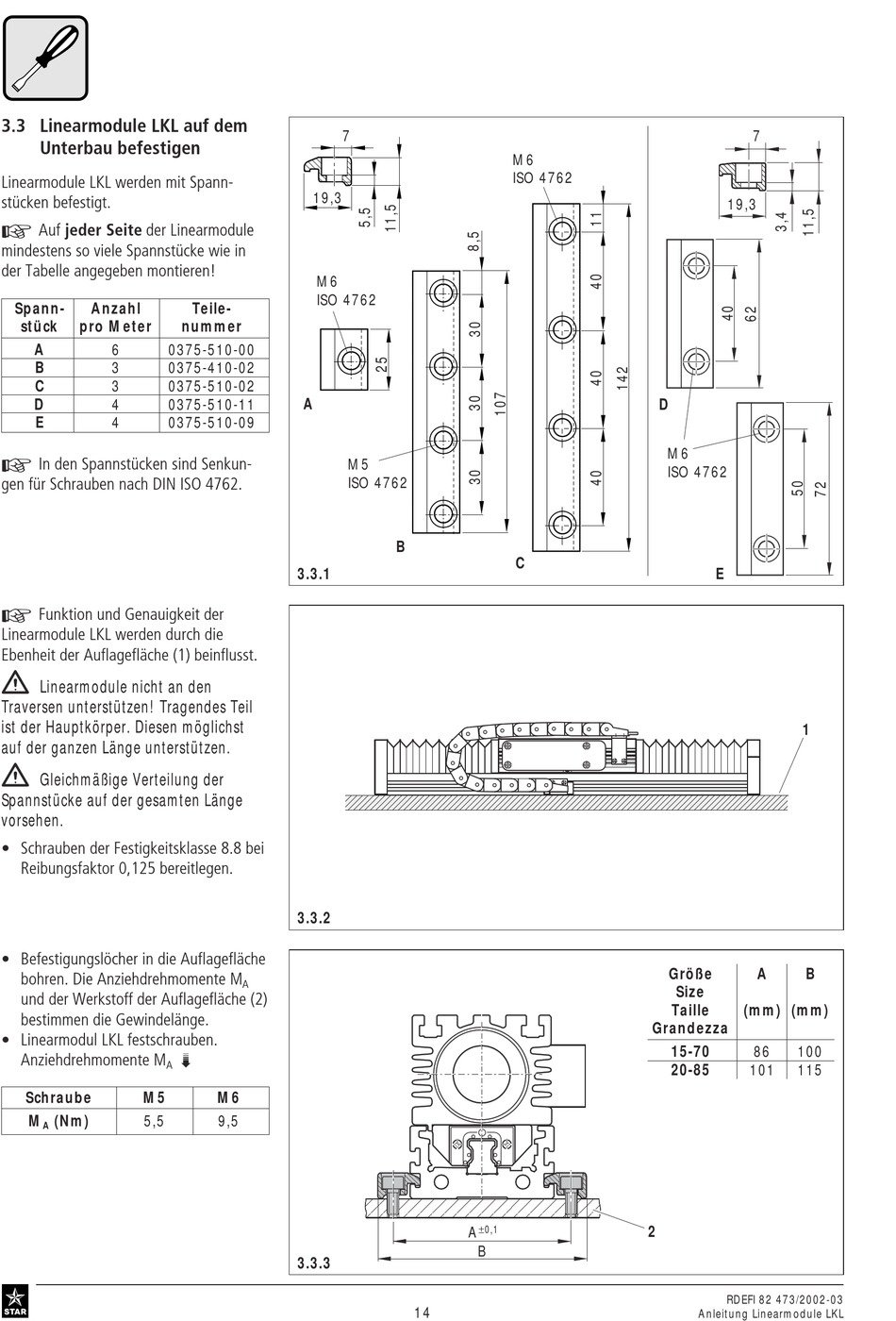

3.3 Linearmodule LKL auf dem
Unterbau befestigen
Linearmodule LKL werden mit Spann-
stücken befestigt.
F Auf jeder Seite der Linearmodule
mindestens so viele Spannstücke wie in
der Tabelle angegeben montieren!
Spann-
Anzahl
stück
pro Meter
A
6
0375-510-00
B
3
0375-410-02
C
3
0375-510-02
D
4
0375-510-11
E
4
0375-510-09
F In den Spannstücken sind Senkun-
gen für Schrauben nach DIN ISO 4762.
F Funktion und Genauigkeit der
Linearmodule LKL werden durch die
Ebenheit der Auflagefläche (1) beinflusst.
Linearmodule nicht an den
Traversen unterstützen! Tragendes Teil
ist der Hauptkörper. Diesen möglichst
auf der ganzen Länge unterstützen.
Gleichmäßige Verteilung der
Spannstücke auf der gesamten Länge
vorsehen.
• Schrauben der Festigkeitsklasse 8.8 bei
Reibungsfaktor 0,125 bereitlegen.
• Befestigungslöcher in die Auflagefläche
bohren. Die Anziehdrehmomente M
und der Werkstoff der Auflagefläche (2)
bestimmen die Gewindelänge.
• Linearmodul LKL festschrauben.
Anziehdrehmomente M
A
Schraube
M5
M
(Nm)
5,5
A
7
19,3
M6
ISO 4762
Teile-
nummer
A
M5
ISO 4762
3.3.1
3.3.2
A
/
M6
9,5
3.3.3
M6
ISO 4762
B
C
±0,1
A
B
14
7
19,3
D
M6
ISO 4762
E
1
Größe
A
B
Size
Taille
(mm) (mm)
Grandezza
15-70
86
100
20-85
101
115
2
RDEFI 82 473/2002-03
Anleitung Linearmodule LKL
