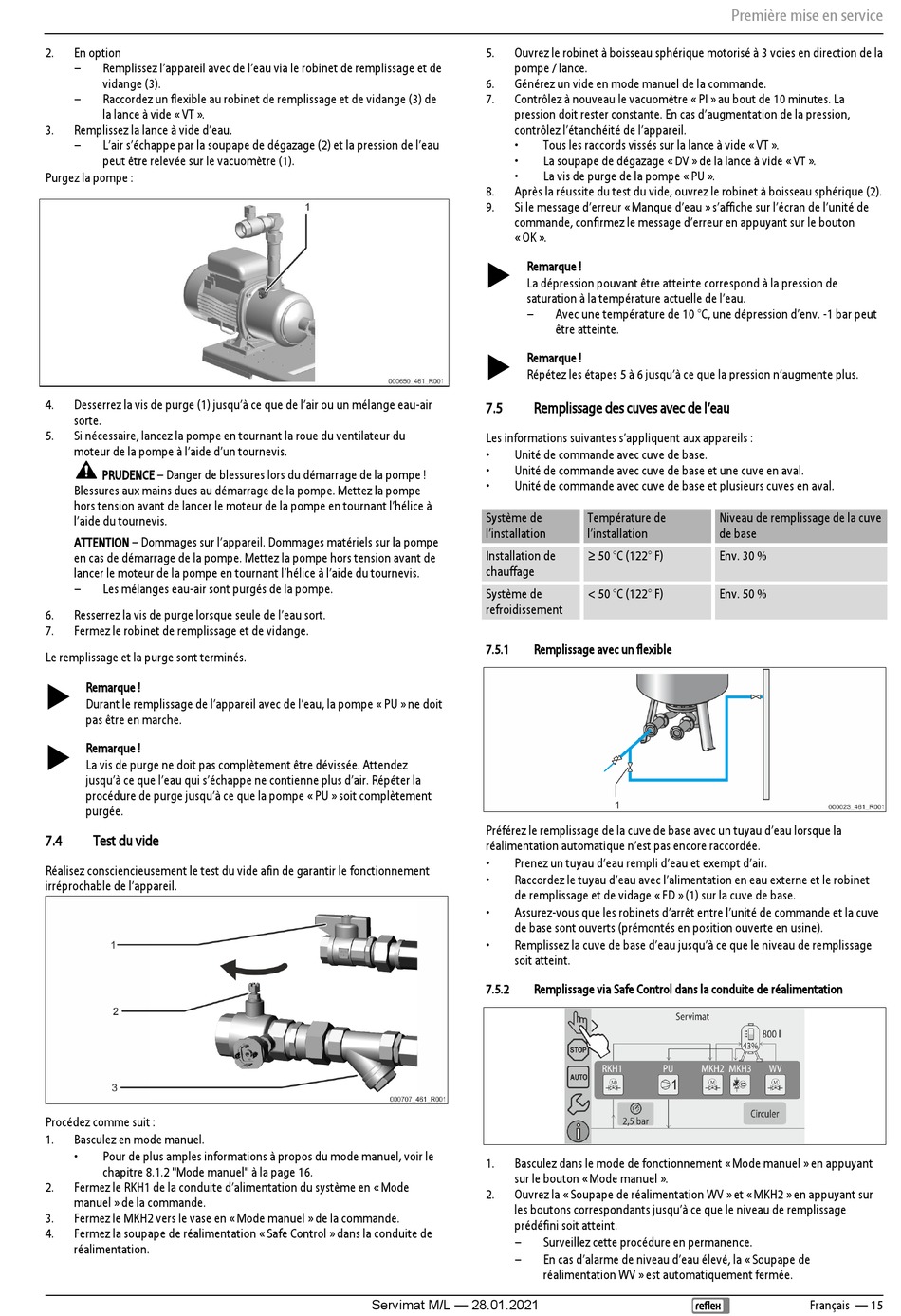

2.
En option
–
Remplissez l'appareil avec de l'eau via le robinet de remplissage et de
vidange (3).
–
Raccordez un flexible au robinet de remplissage et de vidange (3) de
la lance à vide « VT ».
3.
Remplissez la lance à vide d'eau.
–
L'air s'échappe par la soupape de dégazage (2) et la pression de l'eau
peut être relevée sur le vacuomètre (1).
Purgez la pompe :
4.
Desserrez la vis de purge (1) jusqu'à ce que de l'air ou un mélange eau-air
sorte.
5.
Si nécessaire, lancez la pompe en tournant la roue du ventilateur du
moteur de la pompe à l'aide d'un tournevis.
PRUDENCE – Danger de blessures lors du démarrage de la pompe !
Blessures aux mains dues au démarrage de la pompe. Mettez la pompe
hors tension avant de lancer le moteur de la pompe en tournant l'hélice à
l'aide du tournevis.
ATTENTION – Dommages sur l'appareil. Dommages matériels sur la pompe
en cas de démarrage de la pompe. Mettez la pompe hors tension avant de
lancer le moteur de la pompe en tournant l'hélice à l'aide du tournevis.
–
Les mélanges eau-air sont purgés de la pompe.
6.
Resserrez la vis de purge lorsque seule de l'eau sort.
7.
Fermez le robinet de remplissage et de vidange.
Le remplissage et la purge sont terminés.
Remarque !
Durant le remplissage de l'appareil avec de l'eau, la pompe « PU » ne doit
pas être en marche.
Remarque !
La vis de purge ne doit pas complètement être dévissée. Attendez
jusqu'à ce que l'eau qui s'échappe ne contienne plus d'air. Répéter la
procédure de purge jusqu'à ce que la pompe « PU » soit complètement
purgée.
7.4
Test du vide
Réalisez consciencieusement le test du vide afin de garantir le fonctionnement
irréprochable de l'appareil.
Procédez comme suit :
1.
Basculez en mode manuel.
•
Pour de plus amples informations à propos du mode manuel, voir le
chapitre 8.1.2 "Mode manuel" à la page 16.
2.
Fermez le RKH1 de la conduite d'alimentation du système en « Mode
manuel » de la commande.
3.
Fermez le MKH2 vers le vase en « Mode manuel » de la commande.
4.
Fermez la soupape de réalimentation « Safe Control » dans la conduite de
réalimentation.
5.
Ouvrez le robinet à boisseau sphérique motorisé à 3 voies en direction de la
pompe / lance.
6.
Générez un vide en mode manuel de la commande.
7.
Contrôlez à nouveau le vacuomètre « PI » au bout de 10 minutes. La
pression doit rester constante. En cas d'augmentation de la pression,
contrôlez l'étanchéité de l'appareil.
•
•
•
8.
Après la réussite du test du vide, ouvrez le robinet à boisseau sphérique (2).
9.
Si le message d'erreur « Manque d'eau » s'affiche sur l'écran de l'unité de
commande, confirmez le message d'erreur en appuyant sur le bouton
« OK ».
Remarque !
La dépression pouvant être atteinte correspond à la pression de
saturation à la température actuelle de l'eau.
–
Remarque !
Répétez les étapes 5 à 6 jusqu'à ce que la pression n'augmente plus.
7.5
Remplissage des cuves avec de l'eau
Les informations suivantes s'appliquent aux appareils :
•
Unité de commande avec cuve de base.
•
Unité de commande avec cuve de base et une cuve en aval.
•
Unité de commande avec cuve de base et plusieurs cuves en aval.
Système de
l'installation
Installation de
chauffage
Système de
refroidissement
7.5.1
Remplissage avec un flexible
Préférez le remplissage de la cuve de base avec un tuyau d'eau lorsque la
réalimentation automatique n'est pas encore raccordée.
•
Prenez un tuyau d'eau rempli d'eau et exempt d'air.
•
Raccordez le tuyau d'eau avec l'alimentation en eau externe et le robinet
de remplissage et de vidage « FD » (1) sur la cuve de base.
•
Assurez-vous que les robinets d'arrêt entre l'unité de commande et la cuve
de base sont ouverts (prémontés en position ouverte en usine).
•
Remplissez la cuve de base d'eau jusqu'à ce que le niveau de remplissage
soit atteint.
7.5.2
Remplissage via Safe Control dans la conduite de réalimentation
1.
Basculez dans le mode de fonctionnement « Mode manuel » en appuyant
sur le bouton « Mode manuel ».
2.
Ouvrez la « Soupape de réalimentation WV » et « MKH2 » en appuyant sur
les boutons correspondants jusqu'à ce que le niveau de remplissage
prédéfini soit atteint.
–
–
Servimat M/L — 28.01.2021
Tous les raccords vissés sur la lance à vide « VT ».
La soupape de dégazage « DV » de la lance à vide « VT ».
La vis de purge de la pompe « PU ».
Avec une température de 10 °C, une dépression d'env. -1 bar peut
être atteinte.
Température de
l'installation
≥ 50 °C (122° F)
< 50 °C (122° F)
Surveillez cette procédure en permanence.
En cas d'alarme de niveau d'eau élevé, la « Soupape de
réalimentation WV » est automatiquement fermée.
Première mise en service
Niveau de remplissage de la cuve
de base
Env. 30 %
Env. 50 %
Français — 15
