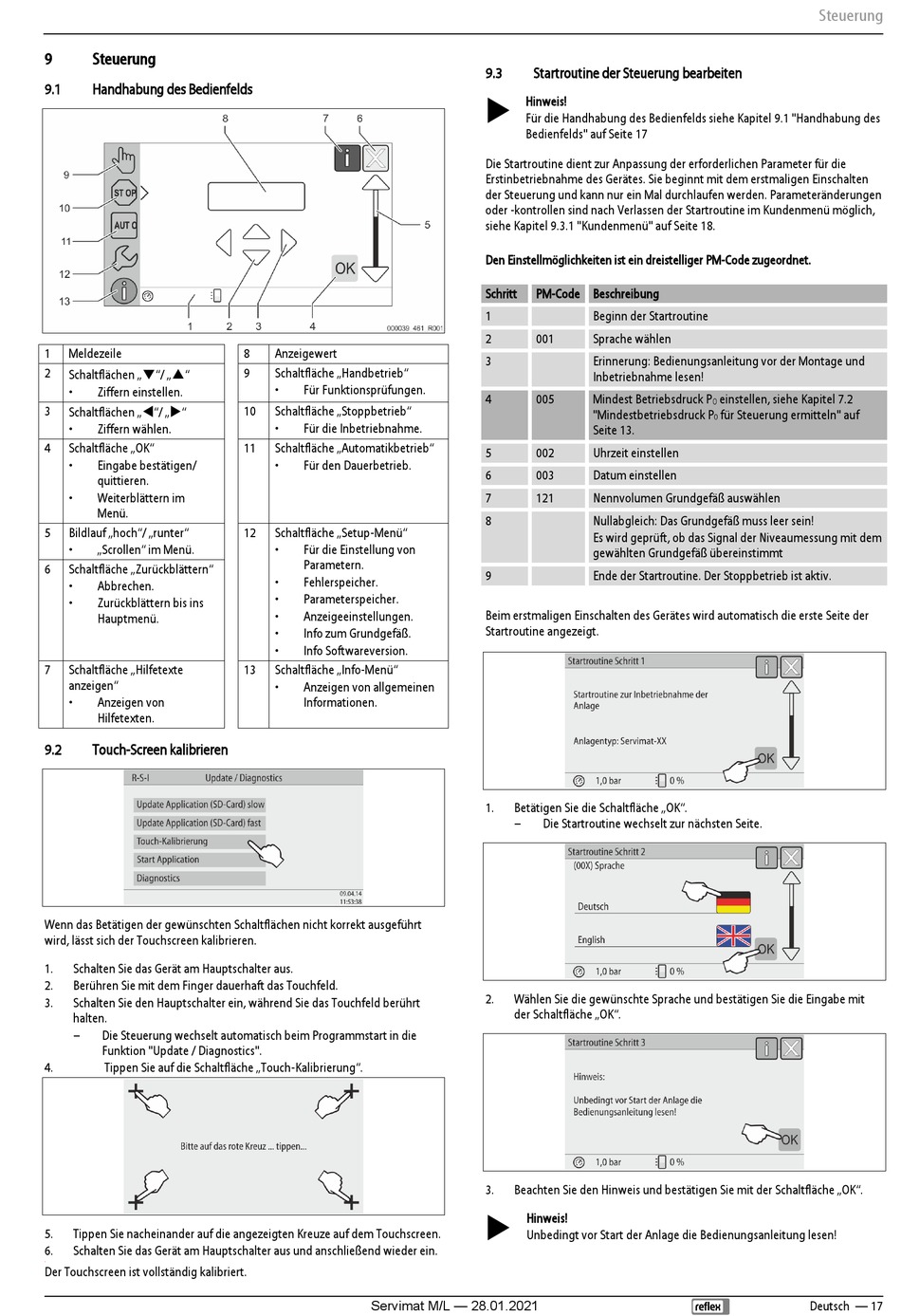

Steuerung; Handhabung Des Bedienfelds; Touch-Screen Kalibrieren; Startroutine Der Steuerung Bearbeiten - Reflex Servimat M Originalbetriebsanleitung

9

Steuerung

9.1

Handhabung des Bedienfelds

1 Meldezeile
2
Schaltflächen „▼"/ „▲"
• Ziffern einstellen.
3
Schaltflächen „"/ „"
• Ziffern wählen.
4 Schaltfläche „OK"
• Eingabe bestätigen/
quittieren.
• Weiterblättern im
Menü.
5 Bildlauf „hoch"/ „runter"
• „Scrollen" im Menü.
6 Schaltfläche „Zurückblättern"
• Abbrechen.
• Zurückblättern bis ins
Hauptmenü.
7 Schaltfläche „Hilfetexte
anzeigen"
• Anzeigen von
Hilfetexten.
9.2

Touch-Screen kalibrieren

Wenn das Betätigen der gewünschten Schaltflächen nicht korrekt ausgeführt
wird, lässt sich der Touchscreen kalibrieren.
1. Schalten Sie das Gerät am Hauptschalter aus.
2. Berühren Sie mit dem Finger dauerhaft das Touchfeld.
3. Schalten Sie den Hauptschalter ein, während Sie das Touchfeld berührt
halten.
– Die Steuerung wechselt automatisch beim Programmstart in die
Funktion "Update / Diagnostics".
4. Tippen Sie auf die Schaltfläche „Touch-Kalibrierung".
5. Tippen Sie nacheinander auf die angezeigten Kreuze auf dem Touchscreen.
6. Schalten Sie das Gerät am Hauptschalter aus und anschließend wieder ein.
,2
Der Touchscreen ist vollständig kalibriert.
8 Anzeigewert
9 Schaltfläche „Handbetrieb"
• Für Funktionsprüfungen.
10 Schaltfläche „Stoppbetrieb"
• Für die Inbetriebnahme.
11 Schaltfläche „Automatikbetrieb"
• Für den Dauerbetrieb.
12 Schaltfläche „Setup-Menü"
• Für die Einstellung von
Parametern.
• Fehlerspeicher.
• Parameterspeicher.
• Anzeigeeinstellungen.
• Info zum Grundgefäß.
• Info Softwareversion.
13 Schaltfläche „Info-Menü"
• Anzeigen von allgemeinen
Informationen.
Servimat M/L — 28.01.2021
9.3

Startroutine der Steuerung bearbeiten

 Hinweis!
Für die Handhabung des Bedienfelds siehe Kapitel 9.1 "Handhabung des
Bedienfelds" auf Seite 17
Die Startroutine dient zur Anpassung der erforderlichen Parameter für die
Erstinbetriebnahme des Gerätes. Sie beginnt mit dem erstmaligen Einschalten
der Steuerung und kann nur ein Mal durchlaufen werden. Parameteränderungen
oder -kontrollen sind nach Verlassen der Startroutine im Kundenmenü möglich,
siehe Kapitel 9.3.1 "Kundenmenü" auf Seite 18.
Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet.
Schritt PM-Code Beschreibung
1 Beginn der Startroutine
2 001 Sprache wählen
3 Erinnerung: Bedienungsanleitung vor der Montage und
Inbetriebnahme lesen!
4 005 Mindest Betriebsdruck P
"Mindestbetriebsdruck P
Seite 13.
5 002 Uhrzeit einstellen
6 003 Datum einstellen
7 121 Nennvolumen Grundgefäß auswählen
8 Nullabgleich: Das Grundgefäß muss leer sein!
Es wird geprüft, ob das Signal der Niveaumessung mit dem
gewählten Grundgefäß übereinstimmt
9 Ende der Startroutine. Der Stoppbetrieb ist aktiv.
Beim erstmaligen Einschalten des Gerätes wird automatisch die erste Seite der
Startroutine angezeigt.
1. Betätigen Sie die Schaltfläche „OK".
– Die Startroutine wechselt zur nächsten Seite.
2. Wählen Sie die gewünschte Sprache und bestätigen Sie die Eingabe mit
der Schaltfläche „OK".
3. Beachten Sie den Hinweis und bestätigen Sie mit der Schaltfläche „OK".
 Hinweis!
Unbedingt vor Start der Anlage die Bedienungsanleitung lesen!
Steuerung
einstellen, siehe Kapitel 7.2
O
für Steuerung ermitteln" auf
0
