Liitäntäosan Kytkentäkaavio - Reflex Servimat M Originalbetriebsanleitung

Sähköliitännässä on eroja liitäntäosan ja käyttöosan välillä.
1 Liitäntä
2 Käyttöosan suojukset (avattavia)
• RS-485-liitännät
• Paineulostulo
3 Käyttöosa (Control Touch -ohjaus)
4 Kaapeliläpiviennit

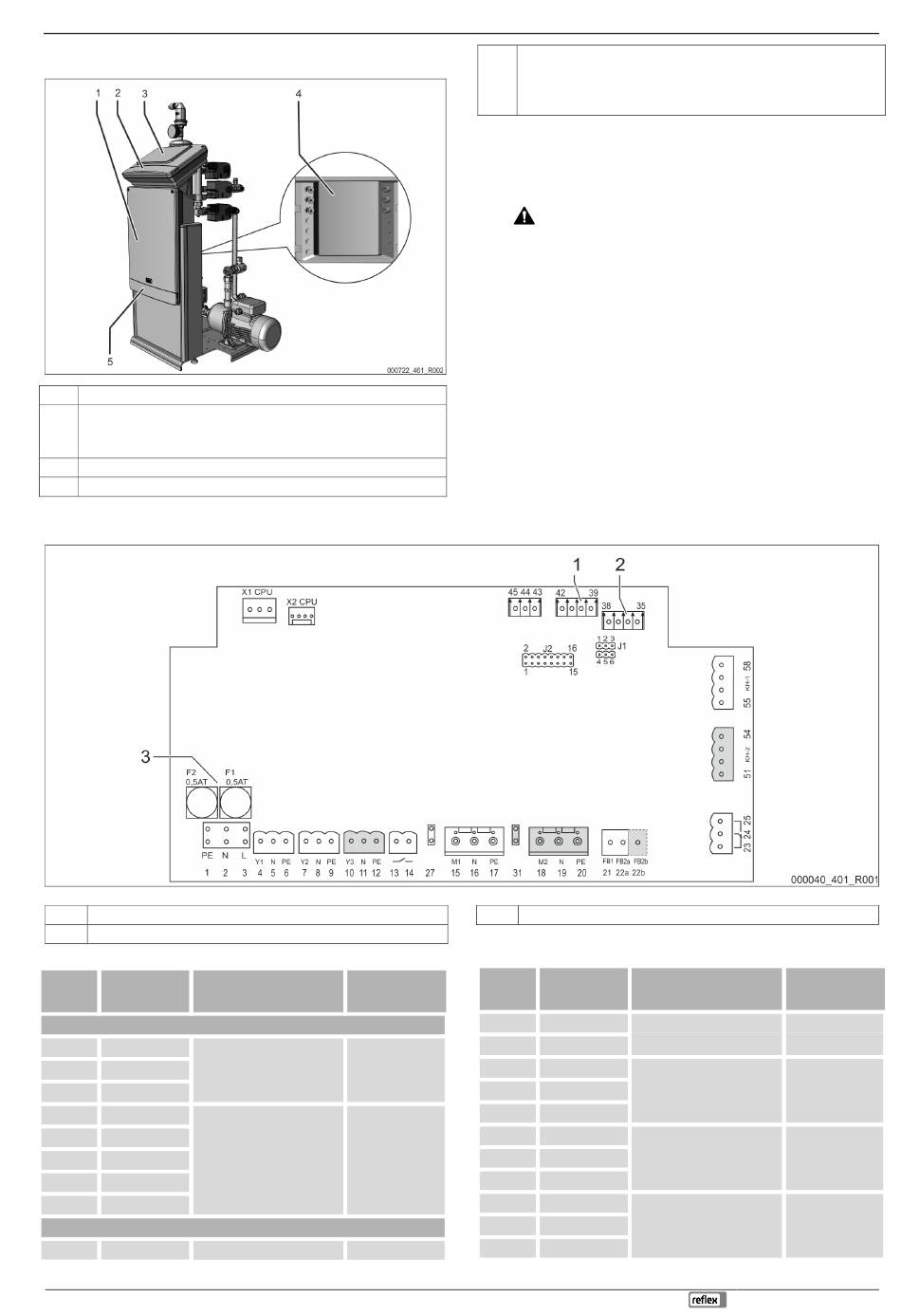

6.4.1 Liitäntäosan kytkentäkaavio
1 Paine
2 Taso
Liittimen
Signaali Toiminta
numero
Syöttö
X0/1 L
X0/2 N Syöttö 230 V, enintään 16 A
X0/3 PE
X0/1 L1
X0/2 L2
X0/3 L3 Syöttö 400 V, enintään 20 A
X0/4 N
X0/5 PE
Piirilevy
1 PE Jännitteensyöttö
5
Seuraavat kuvaukset pätevät vakiojärjestelmiin ja rajoittuvat tarvittaviin
asennuspaikan liitäntöihin.
1. Kytke järjestelmä jännitteettömäksi ja estä virran kytkeminen uudelleen
päälle.
2. Poista suojukset.
loukkaantumisia. Laitteen piirilevyssä voi verkkopistokkeen
jännitteensyötöstä irrottamisen jälkeenkin olla 230 V:n jännite. Irrota
ennen suojusten poistamista laitteen ohjaus kokonaan jännitteensyötöstä.
Tarkista, ettei piirilevyssä ole jännitettä.
3. Aseta sopiva kaapelin ruuviliitos kaapeliläpivientejä varten liitäntäosan
takaosaan. Esimerkiksi M16 tai M20.
4. Vie kaikki kytkettävät kaapelit kaapelin ruuviliitosten läpi.
5. Kytke kaikki kaapelit kytkentäkaavioiden mukaisesti, .
–
–
–
6. Asenna suojus.
7. Kytke verkkopistoke 230 V:n jännitteensyöttöön.
8. Kytke laitos päälle.
Sähkökytkentä on tehty.
3
Liittimen
Kaapelointi
numero
2
3
4
Asennuspaikalla
5
6
7
8
Asennuspaikalla
9
10
11
12
tehtaan puolesta
Servimat M/L — 28.01.2021
Liitäntäosan suojukset (avattavia)
• Syöttö ja suojaus
• Potentiaalivapaat koskettimet
• Laitteiden liitäntä
VAARA – sähköisku! Sähköisku voi aiheuttaa hengenvaarallisia
Liitäntäosa, Katso luku 6.4.1 "Liitäntäosan kytkentäkaavio" sivulla 11.
Käyttöosa, Katso luku 6.4.2 "Käyttöosan kytkentäkaavio" sivulla 12.
Huomioi asennuspuolen suojauksessa laitteen kytkentätehot, Katso
luku 5 "Tekniset tiedot" sivulla 6.
Sulakkeet
Signaali Toiminta
N
L
Y1
Moottorin palloventtiili "Safe
N Control" lisäsyöttöön (MKH1)
WV
PE
Y2
Moottorin palloventtiili
N
säiliöön (MKH2)
PE
Y3
N Moottorin 3-tiepalloventtiili
PE
Asennus
Kaapelointi
tehtaan puolesta
tehtaan puolesta
tehtaan puolesta
Suomi — 11
