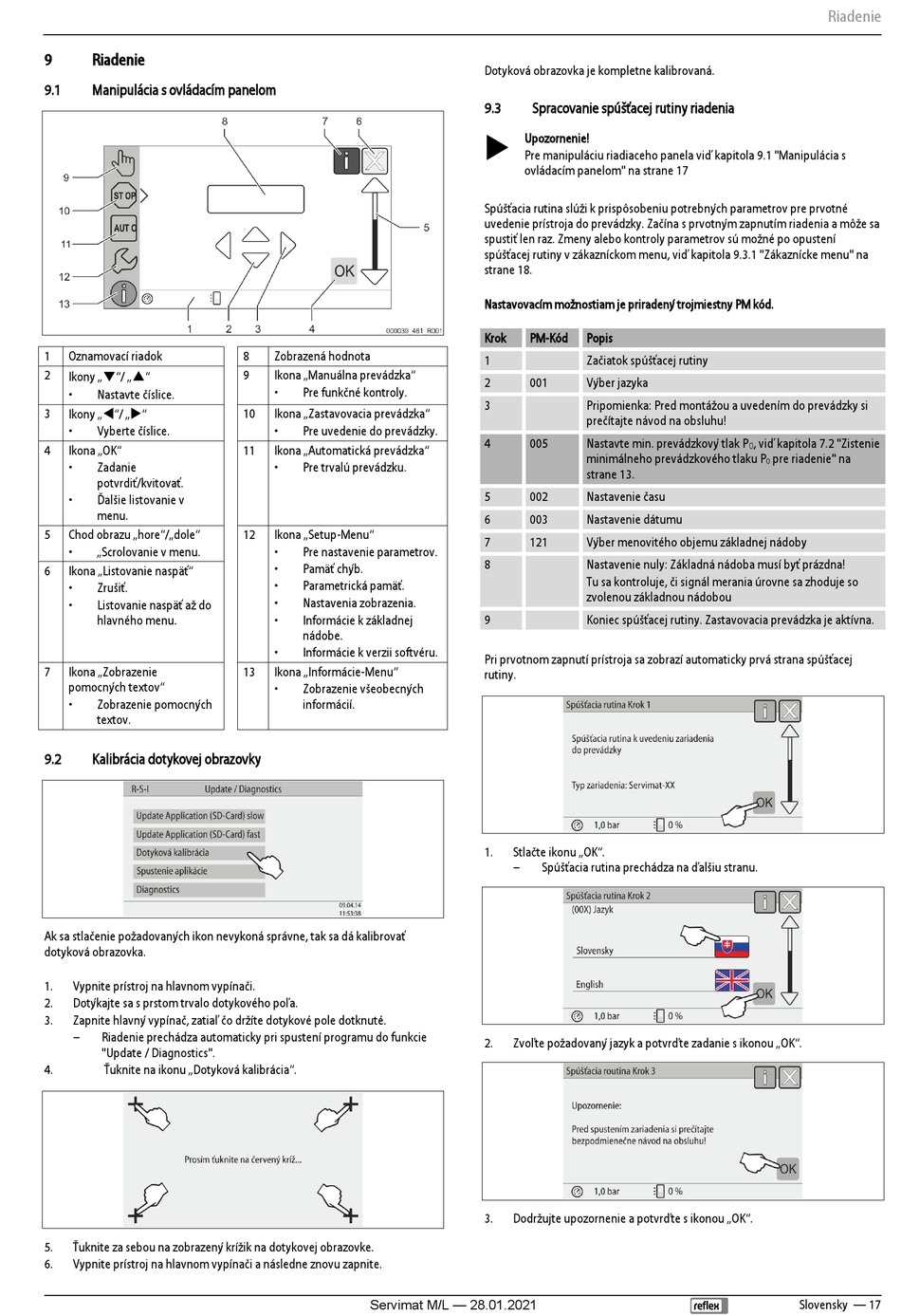

9

Riadenie

9.1 Manipulácia s ovládacím panelom
1 Oznamovací riadok
2
Ikony „▼"/ „▲"
• Nastavte číslice.
3
Ikony „"/ „"
• Vyberte číslice.
4 Ikona „OK"
• Zadanie
potvrdiť/kvitovať.
• Ďalšie listovanie v
menu.
5 Chod obrazu „hore"/„dole"
• „Scrolovanie v menu.
6 Ikona „Listovanie naspäť"
• Zrušiť.
• Listovanie naspäť až do
hlavného menu.
7 Ikona „Zobrazenie
pomocných textov"
• Zobrazenie pomocných
textov.
9.2 Kalibrácia dotykovej obrazovky
Ak sa stlačenie požadovaných ikon nevykoná správne, tak sa dá kalibrovať
dotyková obrazovka.
1. Vypnite prístroj na hlavnom vypínači.
2. Dotýkajte sa s prstom trvalo dotykového poľa.
3. Zapnite hlavný vypínač, zatiaľ čo držíte dotykové pole dotknuté.
– Riadenie prechádza automaticky pri spustení programu do funkcie
"Update / Diagnostics".
4. Ťuknite na ikonu „Dotyková kalibrácia".
5. Ťuknite za sebou na zobrazený krížik na dotykovej obrazovke.
6. Vypnite prístroj na hlavnom vypínači a následne znovu zapnite.
8 Zobrazená hodnota
9 Ikona „Manuálna prevádzka"
• Pre funkčné kontroly.
10 Ikona „Zastavovacia prevádzka"
• Pre uvedenie do prevádzky.
11 Ikona „Automatická prevádzka"
• Pre trvalú prevádzku.
12 Ikona „Setup-Menu"
• Pre nastavenie parametrov.
• Pamäť chýb.
• Parametrická pamäť.
• Nastavenia zobrazenia.
• Informácie k základnej
nádobe.
• Informácie k verzii softvéru.
13 Ikona „Informácie-Menu"
• Zobrazenie všeobecných
informácií.
Servimat M/L — 28.01.2021
Dotyková obrazovka je kompletne kalibrovaná.
9.3 Spracovanie spúšťacej rutiny riadenia

Upozornenie!
Pre manipuláciu riadiaceho panela viď kapitola 9.1 "Manipulácia s
ovládacím panelom" na strane 17
Spúšťacia rutina slúži k prispôsobeniu potrebných parametrov pre prvotné
uvedenie prístroja do prevádzky. Začína s prvotným zapnutím riadenia a môže sa
spustiť len raz. Zmeny alebo kontroly parametrov sú možné po opustení
spúšťacej rutiny v zákazníckom menu, viď kapitola 9.3.1 "Zákaznícke menu" na
strane 18.
Nastavovacím možnostiam je priradený trojmiestny PM kód.
Krok PM-Kód Popis
1 Začiatok spúšťacej rutiny
2 001 Výber jazyka
3 Pripomienka: Pred montážou a uvedením do prevádzky si
prečítajte návod na obsluhu!
4 005 Nastavte min. prevádzkový tlak P
minimálneho prevádzkového tlaku P
strane 13.
5 002 Nastavenie času
6 003 Nastavenie dátumu
7 121 Výber menovitého objemu základnej nádoby
8 Nastavenie nuly: Základná nádoba musí byť prázdna!
Tu sa kontroluje, či signál merania úrovne sa zhoduje so
zvolenou základnou nádobou
9 Koniec spúšťacej rutiny. Zastavovacia prevádzka je aktívna.
Pri prvotnom zapnutí prístroja sa zobrazí automaticky prvá strana spúšťacej
rutiny.
1. Stlačte ikonu „OK".
– Spúšťacia rutina prechádza na ďalšiu stranu.
2. Zvoľte požadovaný jazyk a potvrďte zadanie s ikonou „OK".
3. Dodržujte upozornenie a potvrďte s ikonou „OK".
Riadenie
, viď kapitola 7.2 "Zistenie
O
pre riadenie" na
0
Slovensky — 17
