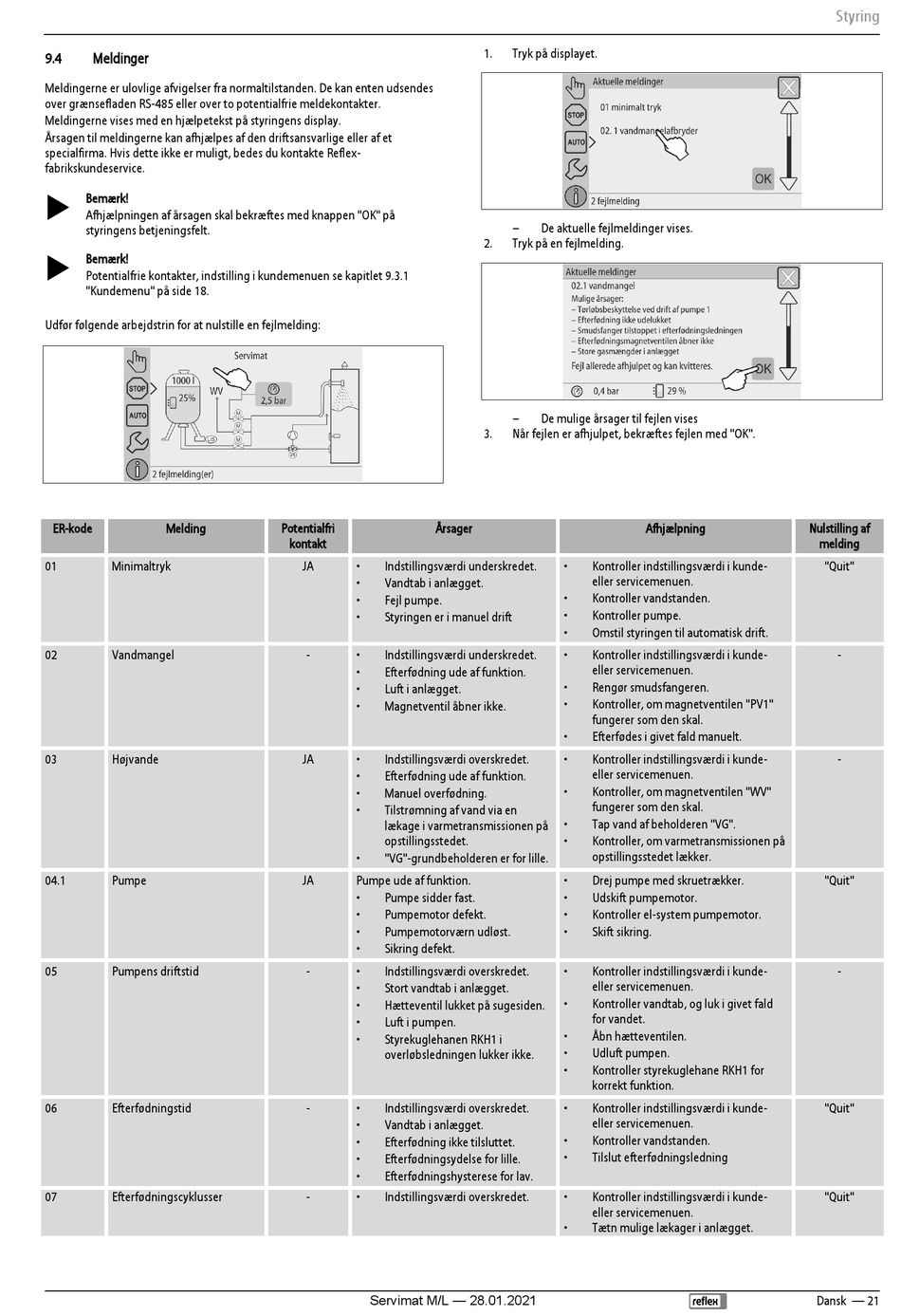

Meldinger - Reflex Servimat M Originalbetriebsanleitung

9.4

Meldinger

Meldingerne er ulovlige afvigelser fra normaltilstanden. De kan enten udsendes
over grænsefladen RS-485 eller over to potentialfrie meldekontakter.
Meldingerne vises med en hjælpetekst på styringens display.
Årsagen til meldingerne kan afhjælpes af den driftsansvarlige eller af et
specialfirma. Hvis dette ikke er muligt, bedes du kontakte Reflex-
fabrikskundeservice.
 Bemærk!
Afhjælpningen af årsagen skal bekræftes med knappen "OK" på
styringens betjeningsfelt.
 Bemærk!
Potentialfrie kontakter, indstilling i kundemenuen se kapitlet 9.3.1
"Kundemenu" på side 18.
Udfør følgende arbejdstrin for at nulstille en fejlmelding:
ER-kode Melding
01 Minimaltryk
02 Vandmangel
03 Højvande
04.1 Pumpe
05 Pumpens driftstid
06 Efterfødningstid
07 Efterfødningscyklusser
Potentialfri Årsager
kontakt
JA • Indstillingsværdi underskredet.
• Vandtab i anlægget.
• Fejl pumpe.
• Styringen er i manuel drift
- • Indstillingsværdi underskredet.
• Efterfødning ude af funktion.
• Luft i anlægget.
• Magnetventil åbner ikke.
JA • Indstillingsværdi overskredet.
• Efterfødning ude af funktion.
• Manuel overfødning.
• Tilstrømning af vand via en
lækage i varmetransmissionen på
opstillingsstedet.
• "VG"-grundbeholderen er for lille.
JA Pumpe ude af funktion.
• Pumpe sidder fast.
• Pumpemotor defekt.
• Pumpemotorværn udløst.
• Sikring defekt.
- • Indstillingsværdi overskredet.
• Stort vandtab i anlægget.
• Hætteventil lukket på sugesiden.
• Luft i pumpen.
• Styrekuglehanen RKH1 i
overløbsledningen lukker ikke.
- • Indstillingsværdi overskredet.
• Vandtab i anlægget.
• Efterfødning ikke tilsluttet.
• Efterfødningsydelse for lille.
• Efterfødningshysterese for lav.
- • Indstillingsværdi overskredet.
Servimat M/L — 28.01.2021
1. Tryk på displayet.
– De aktuelle fejlmeldinger vises.
2. Tryk på en fejlmelding.
– De mulige årsager til fejlen vises
3. Når fejlen er afhjulpet, bekræftes fejlen med "OK".
Afhjælpning
• Kontroller indstillingsværdi i kunde-
eller servicemenuen.
• Kontroller vandstanden.
• Kontroller pumpe.
• Omstil styringen til automatisk drift.
• Kontroller indstillingsværdi i kunde-
eller servicemenuen.
• Rengør smudsfangeren.
• Kontroller, om magnetventilen "PV1"
fungerer som den skal.
• Efterfødes i givet fald manuelt.
• Kontroller indstillingsværdi i kunde-
eller servicemenuen.
• Kontroller, om magnetventilen "WV"
fungerer som den skal.
• Tap vand af beholderen "VG".
• Kontroller, om varmetransmissionen på
opstillingsstedet lækker.
• Drej pumpe med skruetrækker.
• Udskift pumpemotor.
• Kontroller el-system pumpemotor.
• Skift sikring.
• Kontroller indstillingsværdi i kunde-
eller servicemenuen.
• Kontroller vandtab, og luk i givet fald
for vandet.
• Åbn hætteventilen.
• Udluft pumpen.
• Kontroller styrekuglehane RKH1 for
korrekt funktion.
• Kontroller indstillingsværdi i kunde-
eller servicemenuen.
• Kontroller vandstanden.
• Tilslut efterfødningsledning
• Kontroller indstillingsværdi i kunde-
eller servicemenuen.
• Tætn mulige lækager i anlægget.
Styring
Nulstilling af
melding
"Quit"
-
-
"Quit"
-
"Quit"
"Quit"
