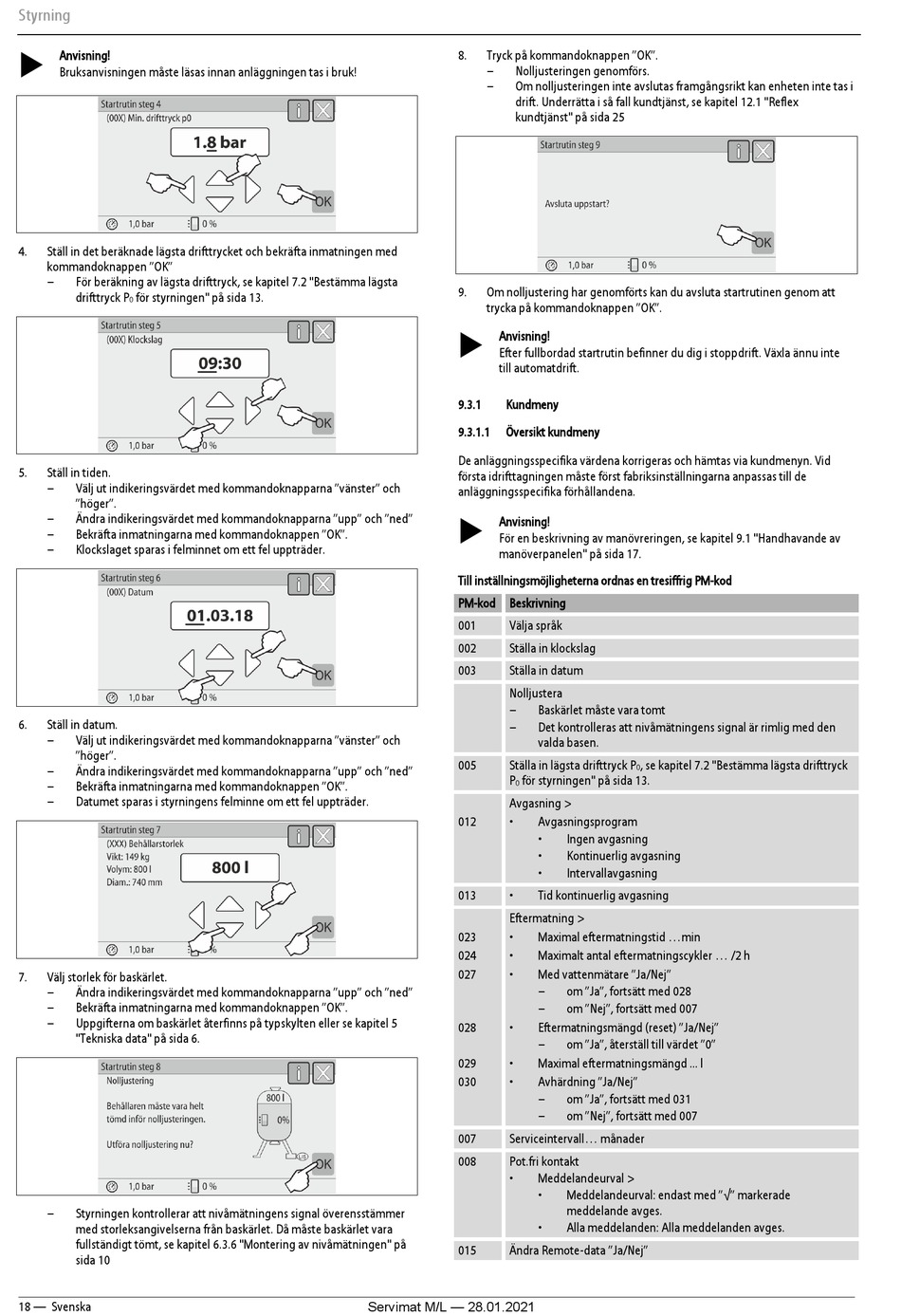

Styrning
 Anvisning!
Bruksanvisningen måste läsas innan anläggningen tas i bruk!
4. Ställ in det beräknade lägsta drifttrycket och bekräfta inmatningen med
kommandoknappen "OK"
– För beräkning av lägsta drifttryck, se kapitel 7.2 "Bestämma lägsta
drifttryck P för styrningen" på sida 13.
0
5. Ställ in tiden.
– Välj ut indikeringsvärdet med kommandoknapparna "vänster" och
"höger".
– Ändra indikeringsvärdet med kommandoknapparna "upp" och "ned"
– Bekräfta inmatningarna med kommandoknappen "OK".
– Klockslaget sparas i felminnet om ett fel uppträder.
6. Ställ in datum.
– Välj ut indikeringsvärdet med kommandoknapparna "vänster" och
"höger".
– Ändra indikeringsvärdet med kommandoknapparna "upp" och "ned"
– Bekräfta inmatningarna med kommandoknappen "OK".
– Datumet sparas i styrningens felminne om ett fel uppträder.
7. Välj storlek för baskärlet.
– Ändra indikeringsvärdet med kommandoknapparna "upp" och "ned"
– Bekräfta inmatningarna med kommandoknappen "OK".
– Uppgifterna om baskärlet återfinns på typskylten eller se kapitel 5
"Tekniska data" på sida 6.
– Styrningen kontrollerar att nivåmätningens signal överensstämmer
med storleksangivelserna från baskärlet. Då måste baskärlet vara
fullständigt tömt, se kapitel 6.3.6 "Montering av nivåmätningen" på
sida 10
18 — Svenska
8. Tryck på kommandoknappen "OK".
– Nolljusteringen genomförs.
– Om nolljusteringen inte avslutas framgångsrikt kan enheten inte tas i
drift. Underrätta i så fall kundtjänst, se kapitel 12.1 "Reflex
kundtjänst" på sida 25
9. Om nolljustering har genomförts kan du avsluta startrutinen genom att
trycka på kommandoknappen "OK".
 Anvisning!
Efter fullbordad startrutin befinner du dig i stoppdrift. Växla ännu inte
till automatdrift.
9.3.1 Kundmeny
9.3.1.1 Översikt kundmeny
De anläggningsspecifika värdena korrigeras och hämtas via kundmenyn. Vid
första idrifttagningen måste först fabriksinställningarna anpassas till de
anläggningsspecifika förhållandena.
 Anvisning!
För en beskrivning av manövreringen, se kapitel 9.1 "Handhavande av
manöverpanelen" på sida 17.
Till inställningsmöjligheterna ordnas en tresiffrig PM-kod
PM-kod Beskrivning
001 Välja språk
002 Ställa in klockslag
003 Ställa in datum
Nolljustera
– Baskärlet måste vara tomt
– Det kontrolleras att nivåmätningens signal är rimlig med den
valda basen.
005 Ställa in lägsta drifttryck P
P för styrningen" på sida 13.
0
Avgasning >
012 • Avgasningsprogram
•
•
•
013 • Tid kontinuerlig avgasning
Eftermatning >
023 • Maximal eftermatningstid ...min
024 • Maximalt antal eftermatningscykler ... /2 h
027 • Med vattenmätare "Ja/Nej"
–
–
028 • Eftermatningsmängd (reset) "Ja/Nej"
–
029 • Maximal eftermatningsmängd ... l
030 • Avhärdning "Ja/Nej"
–
–
007 Serviceintervall... månader
008 Pot.fri kontakt
• Meddelandeurval >
•
•
015 Ändra Remote-data "Ja/Nej"
Servimat M/L — 28.01.2021
, se kapitel 7.2 "Bestämma lägsta drifttryck
0
Ingen avgasning
Kontinuerlig avgasning
Intervallavgasning
om "Ja", fortsätt med 028
om "Nej", fortsätt med 007
om "Ja", återställ till värdet "0"
om "Ja", fortsätt med 031
om "Nej", fortsätt med 007
Meddelandeurval: endast med "√" markerade
meddelande avges.
Alla meddelanden: Alla meddelanden avges.
