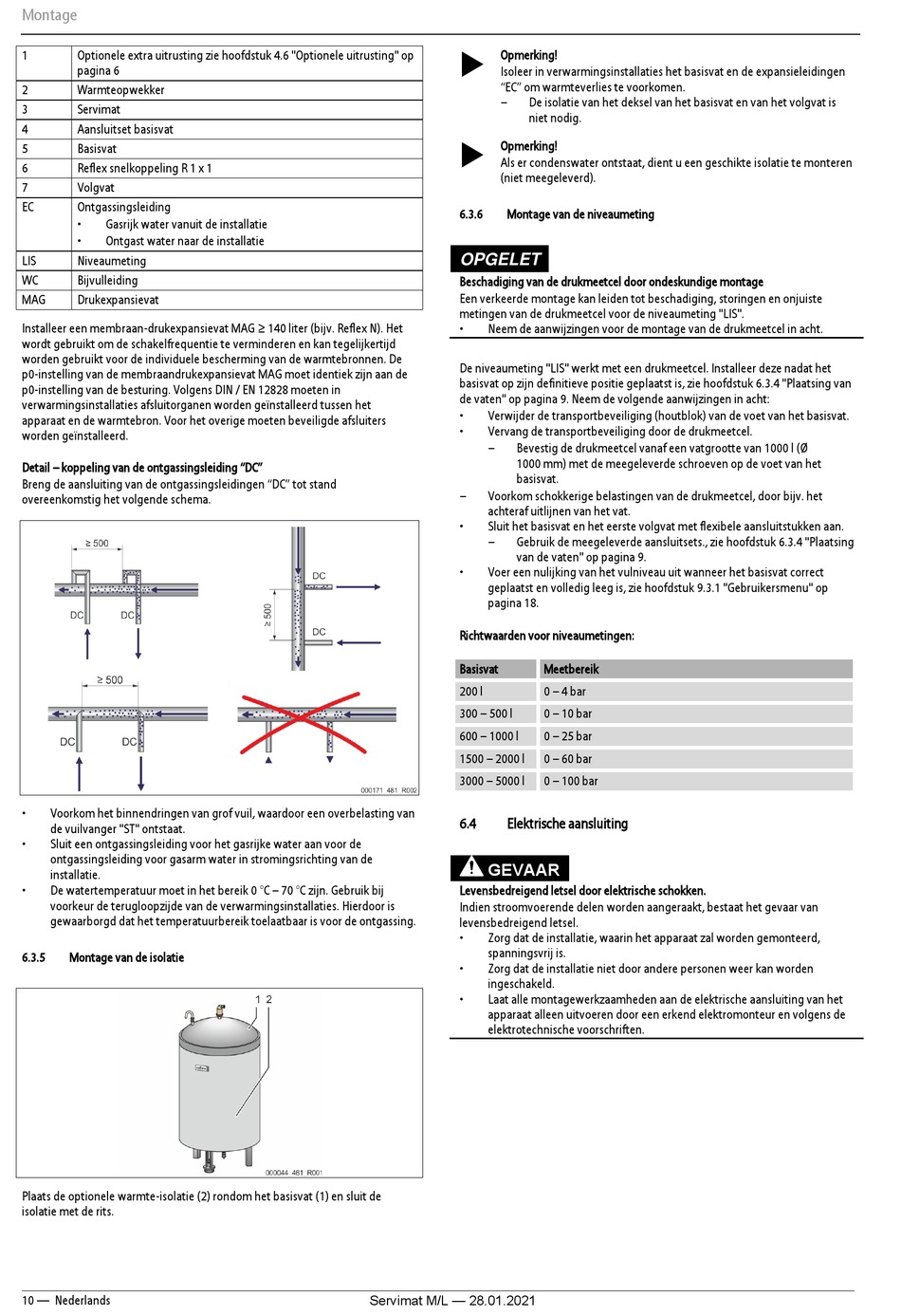

Montage
1 Optionele extra uitrusting zie hoofdstuk 4.6 "Optionele uitrusting" op
pagina 6
2 Warmteopwekker
3 Servimat
4 Aansluitset basisvat
5 Basisvat
6 Reflex snelkoppeling R 1 x 1
7 Volgvat
EC Ontgassingsleiding
• Gasrijk water vanuit de installatie
• Ontgast water naar de installatie
LIS Niveaumeting
WC Bijvulleiding
MAG Drukexpansievat
Installeer een membraan-drukexpansievat MAG ≥ 140 liter (bijv. Reflex N). Het
wordt gebruikt om de schakelfrequentie te verminderen en kan tegelijkertijd
worden gebruikt voor de individuele bescherming van de warmtebronnen. De
p0-instelling van de membraandrukexpansievat MAG moet identiek zijn aan de
p0-instelling van de besturing. Volgens DIN / EN 12828 moeten in
verwarmingsinstallaties afsluitorganen worden geïnstalleerd tussen het
apparaat en de warmtebron. Voor het overige moeten beveiligde afsluiters
worden geïnstalleerd.
Detail – koppeling van de ontgassingsleiding "DC"
Breng de aansluiting van de ontgassingsleidingen "DC" tot stand
overeenkomstig het volgende schema.
• Voorkom het binnendringen van grof vuil, waardoor een overbelasting van
de vuilvanger "ST" ontstaat.
• Sluit een ontgassingsleiding voor het gasrijke water aan voor de
ontgassingsleiding voor gasarm water in stromingsrichting van de
installatie.
De watertemperatuur moet in het bereik 0 °C – 70 °C zijn. Gebruik bij
•
voorkeur de terugloopzijde van de verwarmingsinstallaties. Hierdoor is
gewaarborgd dat het temperatuurbereik toelaatbaar is voor de ontgassing.
6.3.5

Montage van de isolatie

Plaats de optionele warmte-isolatie (2) rondom het basisvat (1) en sluit de
isolatie met de rits.
10 — Nederlands
 Opmerking!
Isoleer in verwarmingsinstallaties het basisvat en de expansieleidingen
"EC" om warmteverlies te voorkomen.
– De isolatie van het deksel van het basisvat en van het volgvat is
niet nodig.
 Opmerking!
Als er condenswater ontstaat, dient u een geschikte isolatie te monteren
(niet meegeleverd).
6.3.6

Montage van de niveaumeting

OPGELET
Beschadiging van de drukmeetcel door ondeskundige montage
Een verkeerde montage kan leiden tot beschadiging, storingen en onjuiste
metingen van de drukmeetcel voor de niveaumeting "LIS".
• Neem de aanwijzingen voor de montage van de drukmeetcel in acht.
De niveaumeting "LIS" werkt met een drukmeetcel. Installeer deze nadat het
basisvat op zijn definitieve positie geplaatst is, zie hoofdstuk 6.3.4 "Plaatsing van
de vaten" op pagina 9. Neem de volgende aanwijzingen in acht:
• Verwijder de transportbeveiliging (houtblok) van de voet van het basisvat.
• Vervang de transportbeveiliging door de drukmeetcel.
– Bevestig de drukmeetcel vanaf een vatgrootte van 1000 l (Ø
1000 mm) met de meegeleverde schroeven op de voet van het
basisvat.
– Voorkom schokkerige belastingen van de drukmeetcel, door bijv. het
achteraf uitlijnen van het vat.
• Sluit het basisvat en het eerste volgvat met flexibele aansluitstukken aan.
– Gebruik de meegeleverde aansluitsets., zie hoofdstuk 6.3.4 "Plaatsing
van de vaten" op pagina 9.
• Voer een nulijking van het vulniveau uit wanneer het basisvat correct
geplaatst en volledig leeg is, zie hoofdstuk 9.3.1 "Gebruikersmenu" op
pagina 18.
Richtwaarden voor niveaumetingen:
Basisvat
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
6.4

Elektrische aansluiting

GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende delen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
• Zorg dat de installatie, waarin het apparaat zal worden gemonteerd,
spanningsvrij is.
• Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
• Laat alle montagewerkzaamheden aan de elektrische aansluiting van het
apparaat alleen uitvoeren door een erkend elektromonteur en volgens de
elektrotechnische voorschriften.
Servimat M/L — 28.01.2021
Meetbereik
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
