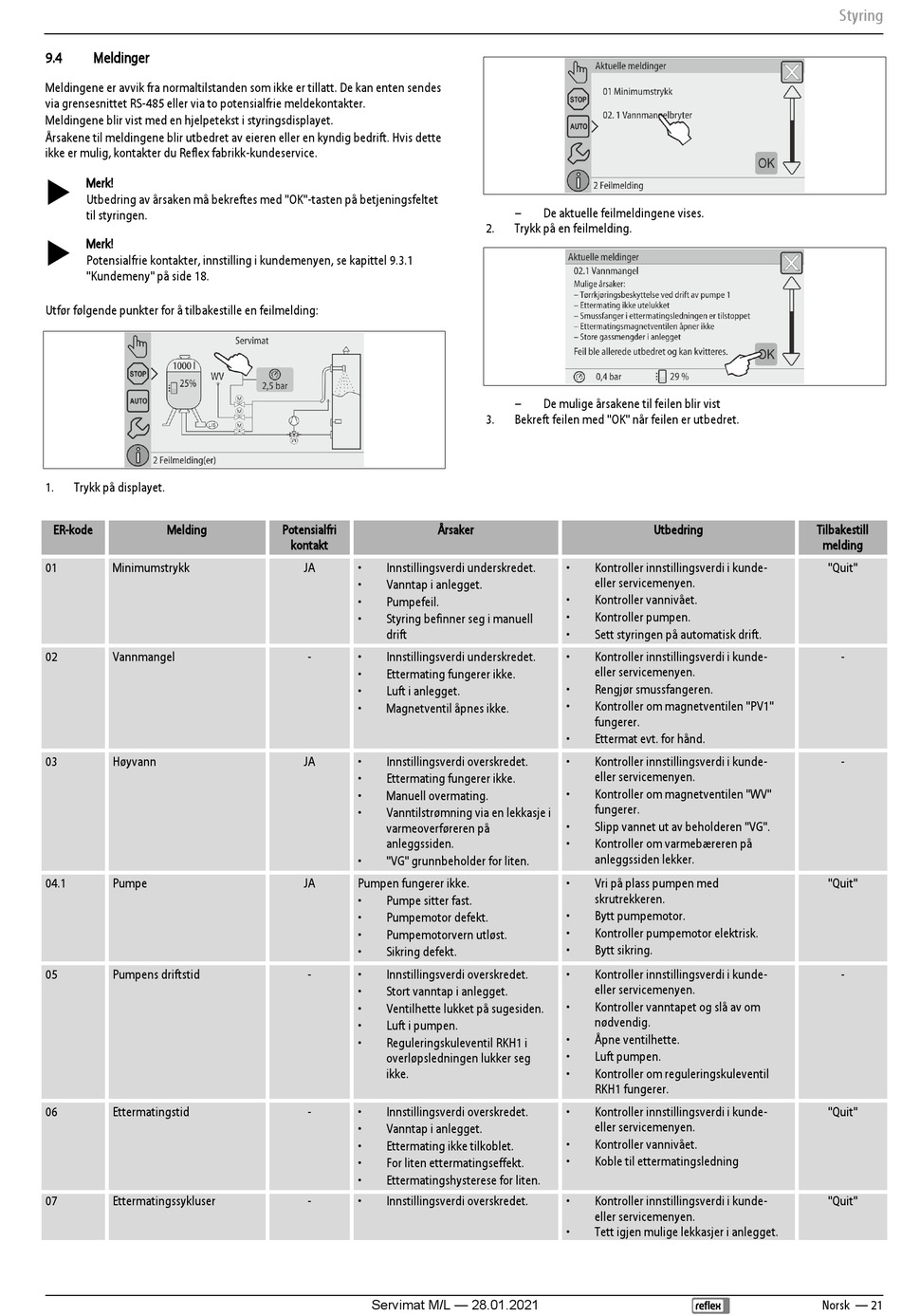

Meldinger - Reflex Servimat M Originalbetriebsanleitung

9.4

Meldinger

Meldingene er avvik fra normaltilstanden som ikke er tillatt. De kan enten sendes
via grensesnittet RS-485 eller via to potensialfrie meldekontakter.
Meldingene blir vist med en hjelpetekst i styringsdisplayet.
Årsakene til meldingene blir utbedret av eieren eller en kyndig bedrift. Hvis dette
ikke er mulig, kontakter du Reflex fabrikk-kundeservice.
 Merk!
Utbedring av årsaken må bekreftes med "OK"-tasten på betjeningsfeltet
til styringen.
 Merk!
Potensialfrie kontakter, innstilling i kundemenyen, se kapittel 9.3.1
"Kundemeny" på side 18.
Utfør følgende punkter for å tilbakestille en feilmelding:
1. Trykk på displayet.
ER-kode Melding
01 Minimumstrykk
02 Vannmangel
03 Høyvann
04.1 Pumpe
05 Pumpens driftstid
06 Ettermatingstid
07 Ettermatingssykluser
Potensialfri Årsaker
kontakt
JA • Innstillingsverdi underskredet.
• Vanntap i anlegget.
• Pumpefeil.
• Styring befinner seg i manuell
drift
- • Innstillingsverdi underskredet.
• Ettermating fungerer ikke.
• Luft i anlegget.
• Magnetventil åpnes ikke.
JA • Innstillingsverdi overskredet.
• Ettermating fungerer ikke.
• Manuell overmating.
• Vanntilstrømning via en lekkasje i
varmeoverføreren på
anleggssiden.
• "VG" grunnbeholder for liten.
JA Pumpen fungerer ikke.
• Pumpe sitter fast.
• Pumpemotor defekt.
• Pumpemotorvern utløst.
• Sikring defekt.
- • Innstillingsverdi overskredet.
• Stort vanntap i anlegget.
• Ventilhette lukket på sugesiden.
• Luft i pumpen.
• Reguleringskuleventil RKH1 i
overløpsledningen lukker seg
ikke.
- • Innstillingsverdi overskredet.
• Vanntap i anlegget.
• Ettermating ikke tilkoblet.
• For liten ettermatingseffekt.
• Ettermatingshysterese for liten.
- • Innstillingsverdi overskredet.
Servimat M/L — 28.01.2021
– De aktuelle feilmeldingene vises.
2. Trykk på en feilmelding.
– De mulige årsakene til feilen blir vist
3. Bekreft feilen med "OK" når feilen er utbedret.
Utbedring
• Kontroller innstillingsverdi i kunde-
eller servicemenyen.
• Kontroller vannivået.
• Kontroller pumpen.
• Sett styringen på automatisk drift.
• Kontroller innstillingsverdi i kunde-
eller servicemenyen.
• Rengjør smussfangeren.
• Kontroller om magnetventilen "PV1"
fungerer.
• Ettermat evt. for hånd.
• Kontroller innstillingsverdi i kunde-
eller servicemenyen.
• Kontroller om magnetventilen "WV"
fungerer.
• Slipp vannet ut av beholderen "VG".
• Kontroller om varmebæreren på
anleggssiden lekker.
• Vri på plass pumpen med
skrutrekkeren.
• Bytt pumpemotor.
• Kontroller pumpemotor elektrisk.
• Bytt sikring.
• Kontroller innstillingsverdi i kunde-
eller servicemenyen.
• Kontroller vanntapet og slå av om
nødvendig.
• Åpne ventilhette.
• Luft pumpen.
• Kontroller om reguleringskuleventil
RKH1 fungerer.
• Kontroller innstillingsverdi i kunde-
eller servicemenyen.
• Kontroller vannivået.
• Koble til ettermatingsledning
• Kontroller innstillingsverdi i kunde-
eller servicemenyen.
• Tett igjen mulige lekkasjer i anlegget.
Styring
Tilbakestill
melding
"Quit"
-
-
"Quit"
-
"Quit"
"Quit"
