Schéma Zapojenia Prípojný Diel - Reflex Servimat M Originalbetriebsanleitung

Pri elektrickej prípojke sa rozlišuje medzi prípojnou časťou a ovládacou časťou.
1 Pripájací diel
2 Kryty obslužného diela (sklopné)
• RS-485 rozhrania
• Výstup tlaku
3 Obslužný diel (Control Touch Riadenie)
4 Káblové priechodky

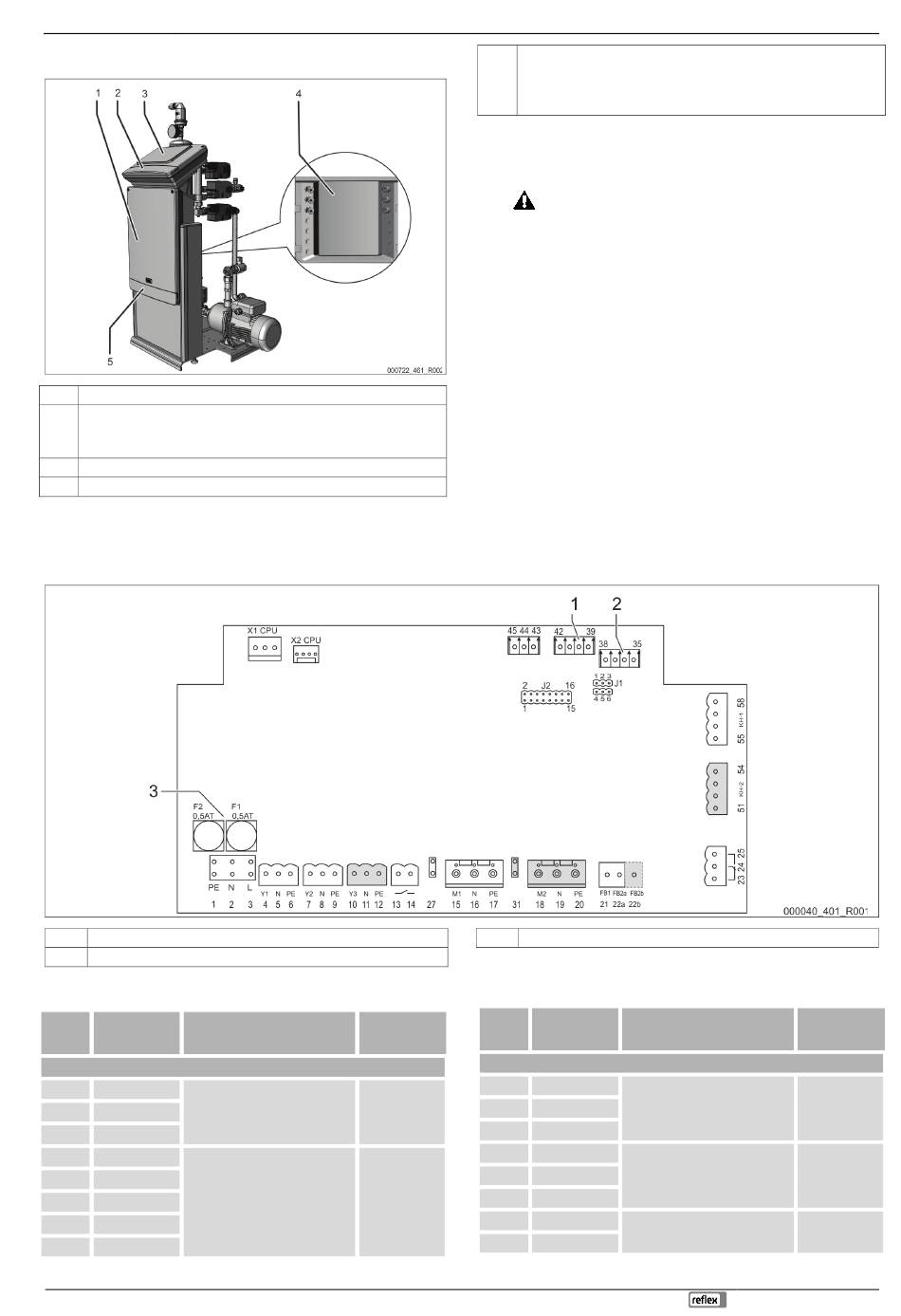

6.4.1 Schéma zapojenia Prípojný diel
1 Tlak
2 Úroveň
Číslo
Signál Funkcia
svorky
Napájanie
X0/ 1 L
X0/ 2 N Napájanie 230 V, maximálne 16 A
X0/ 3 PE
X0/ 1 L1
X0/ 2 L2
X0/ 3 L3 Napájanie 400 V, maximálne 20 A
X0/ 4 N
X0/ 5 PE
5 Kryty pripájacieho dielu (sklopné)
•
•
•
Nasledujúce popisy platia pre štandardné zariadenia a obmedzujú sa na
potrebné prípojky zo strany konštrukcie.
1. Zapnite zariadenie bez napätia a zaistite proti opätovnému zapnutiu.
2. Odoberte kryty.
nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom. Na
častiach dosky plošných spojov prístroja môže po vytiahnutí sieťovej
zástrčky z napájania byť prítomné elektrické napätie 230 V. Odpojte pred
odobratím krytov riadenie prístroja kompletne z napájania. Skontrolujte
stav bez napätia dosky plošných spojov.
3. Nasaďte vhodnú káblovú nákrutku pre káblové priechodky na zadnej
strane prípojnej časti. Napríklad M16 alebo M20.
4. Veďte všetky zavesené káble cez káblovú nákrutky.
5. Pripojte všetky káble podľa svorkových plánov.
–
–
–
6. Namontujte kryt.
7. Pripojte sieťovú zástrčku na napájanie 230 V.
8. Zapnite zariadenie.
Elektrická prípojka je zatvorená.
3 Poistky
Číslo
Kabeláž
svorky
Doskaplošných spojov
1
Zo strany
2
konštrukcie
3
4
5
Zo strany
6
konštrukcie
7
8
Servimat M/L — 28.01.2021
Napájanie a zabezpečenie
Bezpotenciálové kontakty
Prípojka agregátov
NEBEZPEČENSTVO – Zasiahnutie elektrickým prúdom! Životu
Pripájací diel, viď kapitola 6.4.1 "Schéma zapojenia Prípojný diel" na
strane 11.
Ovládacia časť, viď kapitola 6.4.2 "Schéma zapojenia Ovládací diel"
na strane 12.
Dodržujte k zaisteniu zo strany konštrukcie, pripojovacie výkony
prístroja, viď kapitola 5 "Technické údaje" na strane 6.
Signál Funkcia
PE
N Napájanie
L
Y1
Guľový kohút motora „Safe
N
Control" k dopĺňaniu (MKH1) WV
PE
Y2
Guľový kohút motora k nádobe
(MKH2)
N
Montáž
Kabeláž
z výroby
z výroby
z výroby
Slovensky — 11
