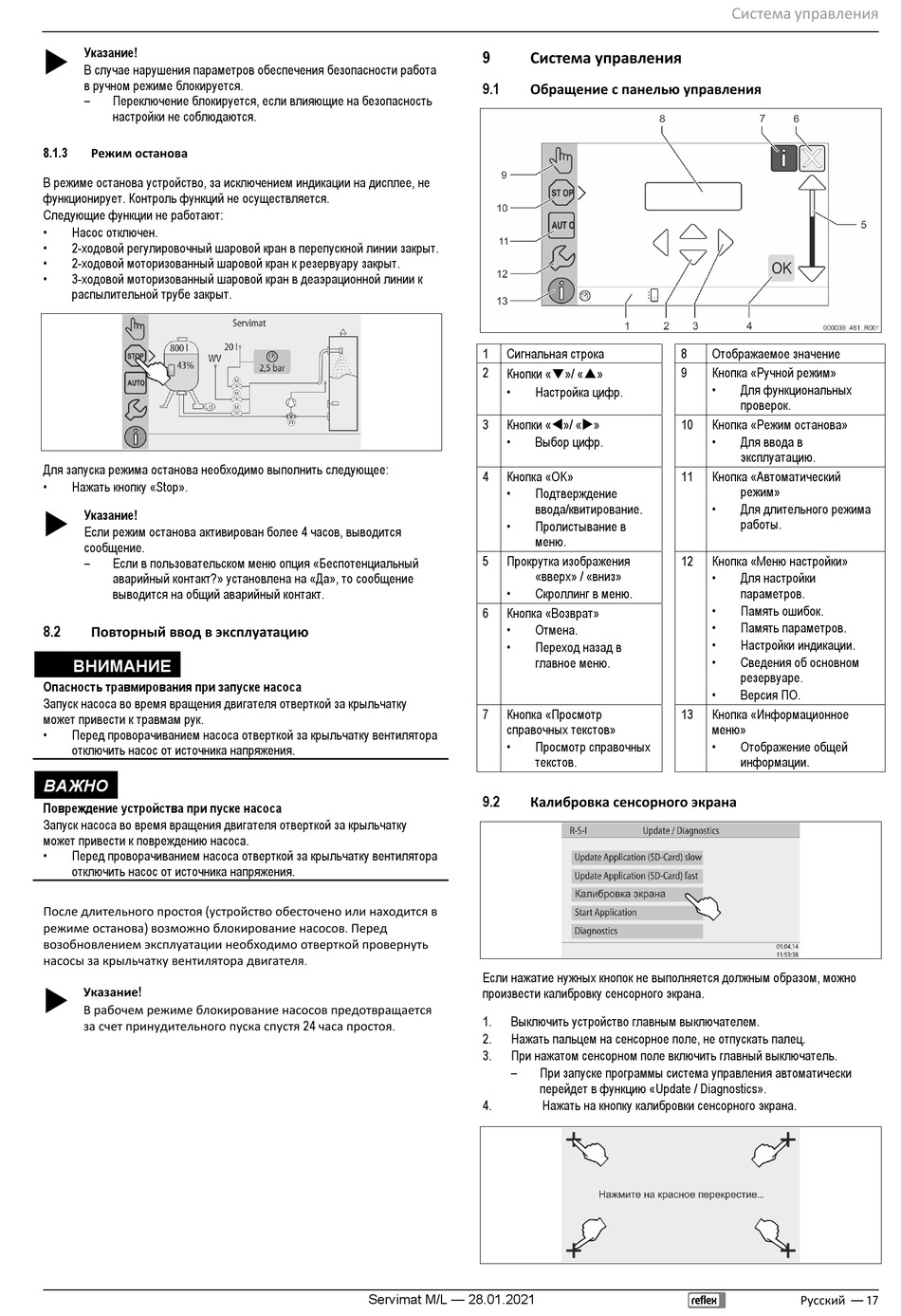

Режим Останова; Повторный Ввод В Эксплуатацию; Система Управления - Reflex Servimat M Originalbetriebsanleitung

 Указание!
В случае нарушения параметров обеспечения безопасности работа
в ручном режиме блокируется.
– Переключение блокируется, если влияющие на безопасность
настройки не соблюдаются.
Режим останова
8.1.3
В режиме останова устройство, за исключением индикации на дисплее, не
функционирует. Контроль функций не осуществляется.
Следующие функции не работают:
• Насос отключен.
• 2-ходовой регулировочный шаровой кран в перепускной линии закрыт.
• 2-ходовой моторизованный шаровой кран к резервуару закрыт.
• 3-ходовой моторизованный шаровой кран в деаэрационной линии к
распылительной трубе закрыт.
Для запуска режима останова необходимо выполнить следующее:
• Нажать кнопку «Stop».
 Указание!
Если режим останова активирован более 4 часов, выводится
сообщение.
– Если в пользовательском меню опция «Беспотенциальный
аварийный контакт?» установлена на «Да», то сообщение
выводится на общий аварийный контакт.
Повторный ввод в эксплуатацию
8.2
ВНИМАНИЕ
Опасность травмирования при запуске насоса
Запуск насоса во время вращения двигателя отверткой за крыльчатку
может привести к травмам рук.
• Перед проворачиванием насоса отверткой за крыльчатку вентилятора
отключить насос от источника напряжения.
ВАЖНО
Повреждение устройства при пуске насоса
Запуск насоса во время вращения двигателя отверткой за крыльчатку
может привести к повреждению насоса.
• Перед проворачиванием насоса отверткой за крыльчатку вентилятора
отключить насос от источника напряжения.
После длительного простоя (устройство обесточено или находится в
режиме останова) возможно блокирование насосов. Перед
возобновлением эксплуатации необходимо отверткой провернуть
насосы за крыльчатку вентилятора двигателя.
 Указание!
В рабочем режиме блокирование насосов предотвращается
за счет принудительного пуска спустя 24 часа простоя.
9 Система управления
Обращение с панелью управления
9.1
1 Сигнальная строка
2
Кнопки «▼»/ «▲»
• Настройка цифр.
3 Кнопки «»/ «»
• Выбор цифр.
4 Кнопка «OK»
• Подтверждение
ввода/квитирование.
• Пролистывание в
меню.
5 Прокрутка изображения
«вверх» / «вниз»
• Скроллинг в меню.
6 Кнопка «Возврат»
• Отмена.
• Переход назад в
главное меню.
7 Кнопка «Просмотр
справочных текстов»
• Просмотр справочных
текстов.
Калибровка сенсорного экрана
9.2
Если нажатие нужных кнопок не выполняется должным образом, можно
произвести калибровку сенсорного экрана.
1. Выключить устройство главным выключателем.
2. Нажать пальцем на сенсорное поле, не отпускать палец.
3. При нажатом сенсорном поле включить главный выключатель.
–
4.
Servimat M/L — 28.01.2021
8
9
10
11
12
13
При запуске программы система управления автоматически
перейдет в функцию «Update / Diagnostics».
Нажать на кнопку калибровки сенсорного экрана.
Система управления
Отображаемое значение
Кнопка «Ручной режим»
• Для функциональных
проверок.
Кнопка «Режим останова»
• Для ввода в
эксплуатацию.
Кнопка «Автоматический
режим»
• Для длительного режима
работы.
Кнопка «Меню настройки»
• Для настройки
параметров.
• Память ошибок.
• Память параметров.
• Настройки индикации.
• Сведения об основном
резервуаре.
• Версия ПО.
Кнопка «Информационное
меню»
• Отображение общей
информации.
Русский — 17
