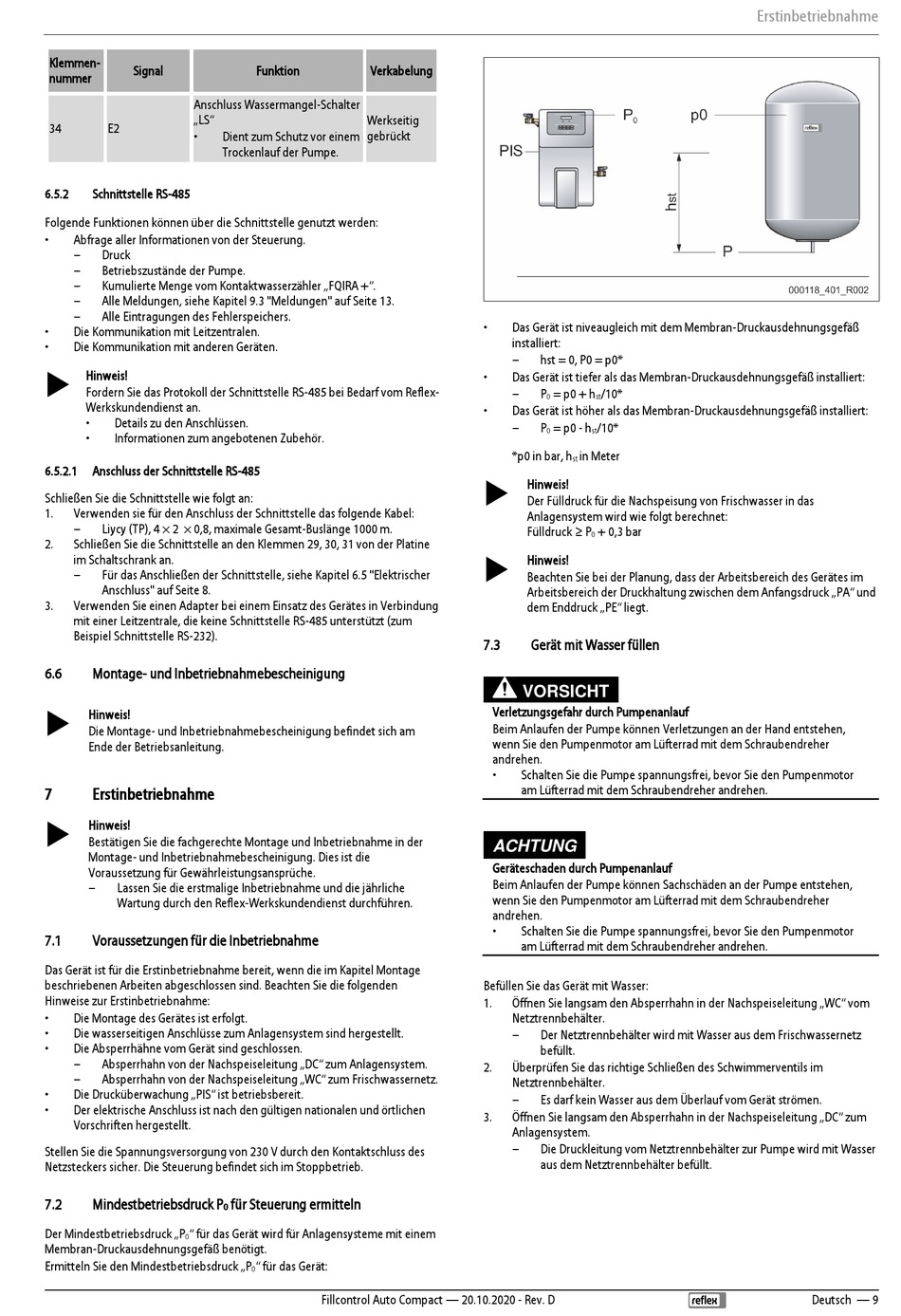

Klemmen-
Signal
nummer
Anschluss Wassermangel-Schalter
„LS"
34
E2
•
6.5.2
Schnittstelle RS-485
Folgende Funktionen können über die Schnittstelle genutzt werden:
•
Abfrage aller Informationen von der Steuerung.
–
Druck
–
Betriebszustände der Pumpe.
–
Kumulierte Menge vom Kontaktwasserzähler „FQIRA +".
–
Alle Meldungen, siehe Kapitel 9.3 "Meldungen" auf Seite 13.
–
Alle Eintragungen des Fehlerspeichers.
•
Die Kommunikation mit Leitzentralen.
•
Die Kommunikation mit anderen Geräten.
Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485 bei Bedarf vom Reflex-
Werkskundendienst an.
•
Details zu den Anschlüssen.
•
Informationen zum angebotenen Zubehör.
6.5.2.1
Anschluss der Schnittstelle RS-485
Schließen Sie die Schnittstelle wie folgt an:
1.
Verwenden sie für den Anschluss der Schnittstelle das folgende Kabel:
–
Liycy (TP), 4 × 2 × 0,8, maximale Gesamt-Buslänge 1000 m.
2.
Schließen Sie die Schnittstelle an den Klemmen 29, 30, 31 von der Platine
im Schaltschrank an.
–
Für das Anschließen der Schnittstelle, siehe Kapitel 6.5 "Elektrischer
Anschluss" auf Seite 8.
3.
Verwenden Sie einen Adapter bei einem Einsatz des Gerätes in Verbindung
mit einer Leitzentrale, die keine Schnittstelle RS-485 unterstützt (zum
Beispiel Schnittstelle RS-232).
6.6
Montage- und Inbetriebnahmebescheinigung
Hinweis!
Die Montage- und Inbetriebnahmebescheinigung befindet sich am
Ende der Betriebsanleitung.
7
Erstinbetriebnahme
Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage- und Inbetriebnahmebescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
7.1
Voraussetzungen für die Inbetriebnahme
Das Gerät ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage
beschriebenen Arbeiten abgeschlossen sind. Beachten Sie die folgenden
Hinweise zur Erstinbetriebnahme:
•
Die Montage des Gerätes ist erfolgt.
•
Die wasserseitigen Anschlüsse zum Anlagensystem sind hergestellt.
•
Die Absperrhähne vom Gerät sind geschlossen.
–
Absperrhahn von der Nachspeiseleitung „DC" zum Anlagensystem.
–
Absperrhahn von der Nachspeiseleitung „WC" zum Frischwassernetz.
•
Die Drucküberwachung „PIS" ist betriebsbereit.
•
Der elektrische Anschluss ist nach den gültigen nationalen und örtlichen
Vorschriften hergestellt.
Stellen Sie die Spannungsversorgung von 230 V durch den Kontaktschluss des
Netzsteckers sicher. Die Steuerung befindet sich im Stoppbetrieb.
7.2
Mindestbetriebsdruck P
Der Mindestbetriebsdruck „P
" für das Gerät wird für Anlagensysteme mit einem
0
Membran-Druckausdehnungsgefäß benötigt.
Ermitteln Sie den Mindestbetriebsdruck „P
Funktion
Verkabelung
Werkseitig
gebrückt
Dient zum Schutz vor einem
Trockenlauf der Pumpe.
für Steuerung ermitteln
0
" für das Gerät:
0
Fillcontrol Auto Compact — 20.10.2020 - Rev. D
•
Das Gerät ist niveaugleich mit dem Membran-Druckausdehnungsgefäß
installiert:
–
hst = 0, P0 = p0*
•
Das Gerät ist tiefer als das Membran-Druckausdehnungsgefäß installiert:
–
P
= p0 + h
/10*
0
st
•
Das Gerät ist höher als das Membran-Druckausdehnungsgefäß installiert:
–
P
= p0 - h
/10*
0
st
*p0 in bar, h
in Meter
st
Hinweis!
Der Fülldruck für die Nachspeisung von Frischwasser in das
Anlagensystem wird wie folgt berechnet:
Fülldruck ≥ P
+ 0,3 bar
0
Hinweis!
Beachten Sie bei der Planung, dass der Arbeitsbereich des Gerätes im
Arbeitsbereich der Druckhaltung zwischen dem Anfangsdruck „PA" und
dem Enddruck „PE" liegt.
7.3
Gerät mit Wasser füllen
VORSICHT
Verletzungsgefahr durch Pumpenanlauf
Beim Anlaufen der Pumpe können Verletzungen an der Hand entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
•
Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor
am Lüfterrad mit dem Schraubendreher andrehen.
ACHTUNG
Geräteschaden durch Pumpenanlauf
Beim Anlaufen der Pumpe können Sachschäden an der Pumpe entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
•
Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor
am Lüfterrad mit dem Schraubendreher andrehen.
Befüllen Sie das Gerät mit Wasser:
1.
Öffnen Sie langsam den Absperrhahn in der Nachspeiseleitung „WC" vom
Netztrennbehälter.
–
Der Netztrennbehälter wird mit Wasser aus dem Frischwassernetz
befüllt.
2.
Überprüfen Sie das richtige Schließen des Schwimmerventils im
Netztrennbehälter.
–
Es darf kein Wasser aus dem Überlauf vom Gerät strömen.
3.
Öffnen Sie langsam den Absperrhahn in der Nachspeiseleitung „DC" zum
Anlagensystem.
–
Die Druckleitung vom Netztrennbehälter zur Pumpe wird mit Wasser
aus dem Netztrennbehälter befüllt.
Erstinbetriebnahme
Deutsch — 9
