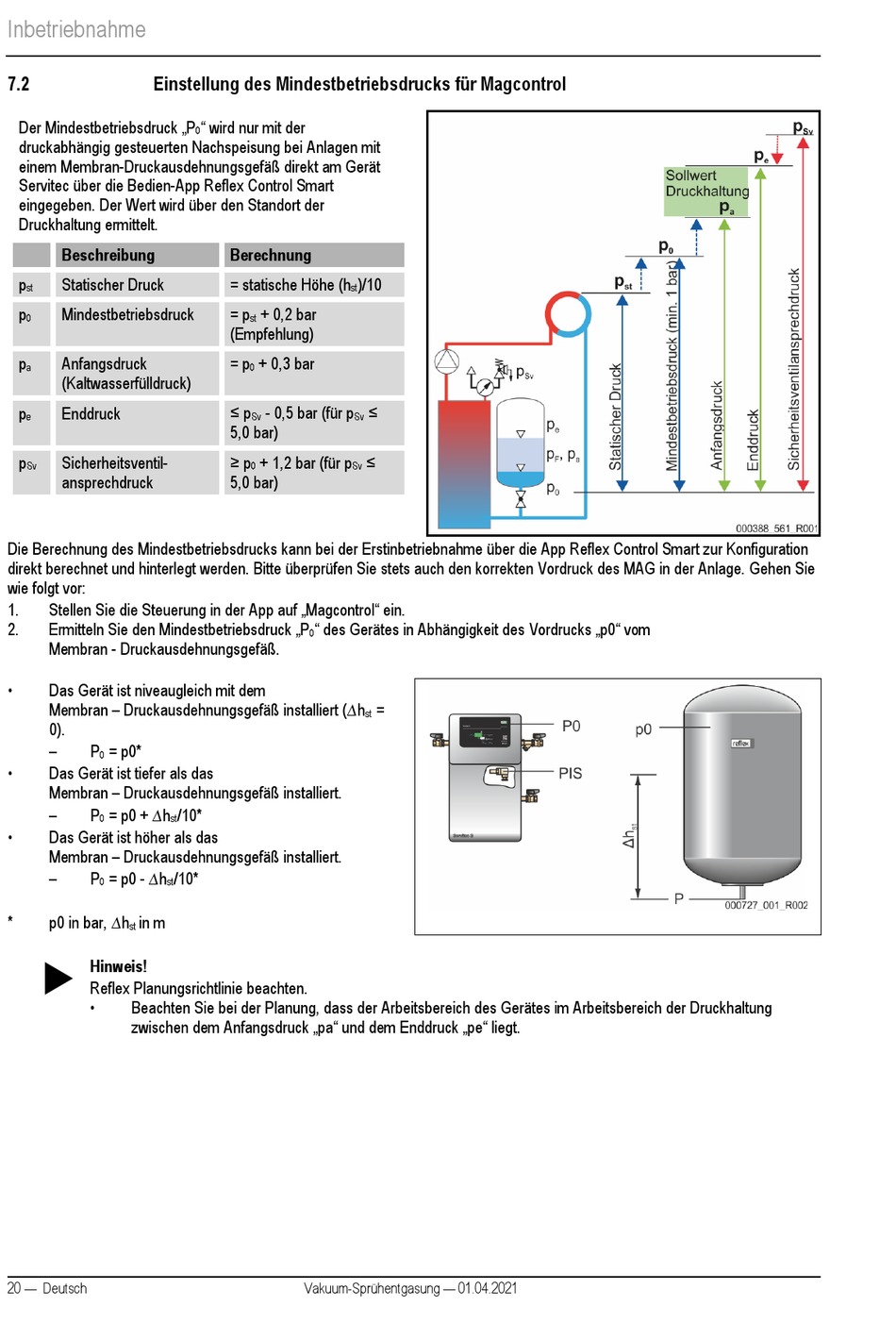

7.2
Einstellung des Mindestbetriebsdrucks für Magcontrol
Der Mindestbetriebsdruck „P
druckabhängig gesteuerten Nachspeisung bei Anlagen mit
einem Membran-Druckausdehnungsgefäß direkt am Gerät
Servitec über die Bedien-App Reflex Control Smart
eingegeben. Der Wert wird über den Standort der
Druckhaltung ermittelt.
Beschreibung
p
Statischer Druck
st
p
Mindestbetriebsdruck
0
p
Anfangsdruck
a
(Kaltwasserfülldruck)
p
Enddruck
e
p
Sicherheitsventil-
Sv
ansprechdruck
Die Berechnung des Mindestbetriebsdrucks kann bei der Erstinbetriebnahme über die App Reflex Control Smart zur Konfiguration
direkt berechnet und hinterlegt werden. Bitte überprüfen Sie stets auch den korrekten Vordruck des MAG in der Anlage. Gehen Sie
wie folgt vor:
1.
Stellen Sie die Steuerung in der App auf „Magcontrol" ein.
2.
Ermitteln Sie den Mindestbetriebsdruck „P
Membran - Druckausdehnungsgefäß.
•
Das Gerät ist niveaugleich mit dem
Membran – Druckausdehnungsgefäß installiert (∆h
0).
–
P
= p0*
0
•
Das Gerät ist tiefer als das
Membran – Druckausdehnungsgefäß installiert.
–
P
= p0 + ∆h
/10*
0
st
•
Das Gerät ist höher als das
Membran – Druckausdehnungsgefäß installiert.
–
P
= p0 - ∆h
/10*
0
st
*
p0 in bar, ∆h
in m
st
Hinweis!
Reflex Planungsrichtlinie beachten.
•
Beachten Sie bei der Planung, dass der Arbeitsbereich des Gerätes im Arbeitsbereich der Druckhaltung
zwischen dem Anfangsdruck „pa" und dem Enddruck „pe" liegt.
20 — Deutsch
" wird nur mit der
0
Berechnung
= statische Höhe (h
)/10
st
= p
+ 0,2 bar
st
(Empfehlung)
= p
+ 0,3 bar
0
≤ p
- 0,5 bar (für p
Sv
Sv
5,0 bar)
≥ p
+ 1,2 bar (für p
0
Sv
5,0 bar)
" des Gerätes in Abhängigkeit des Vordrucks „p0" vom
0
st
