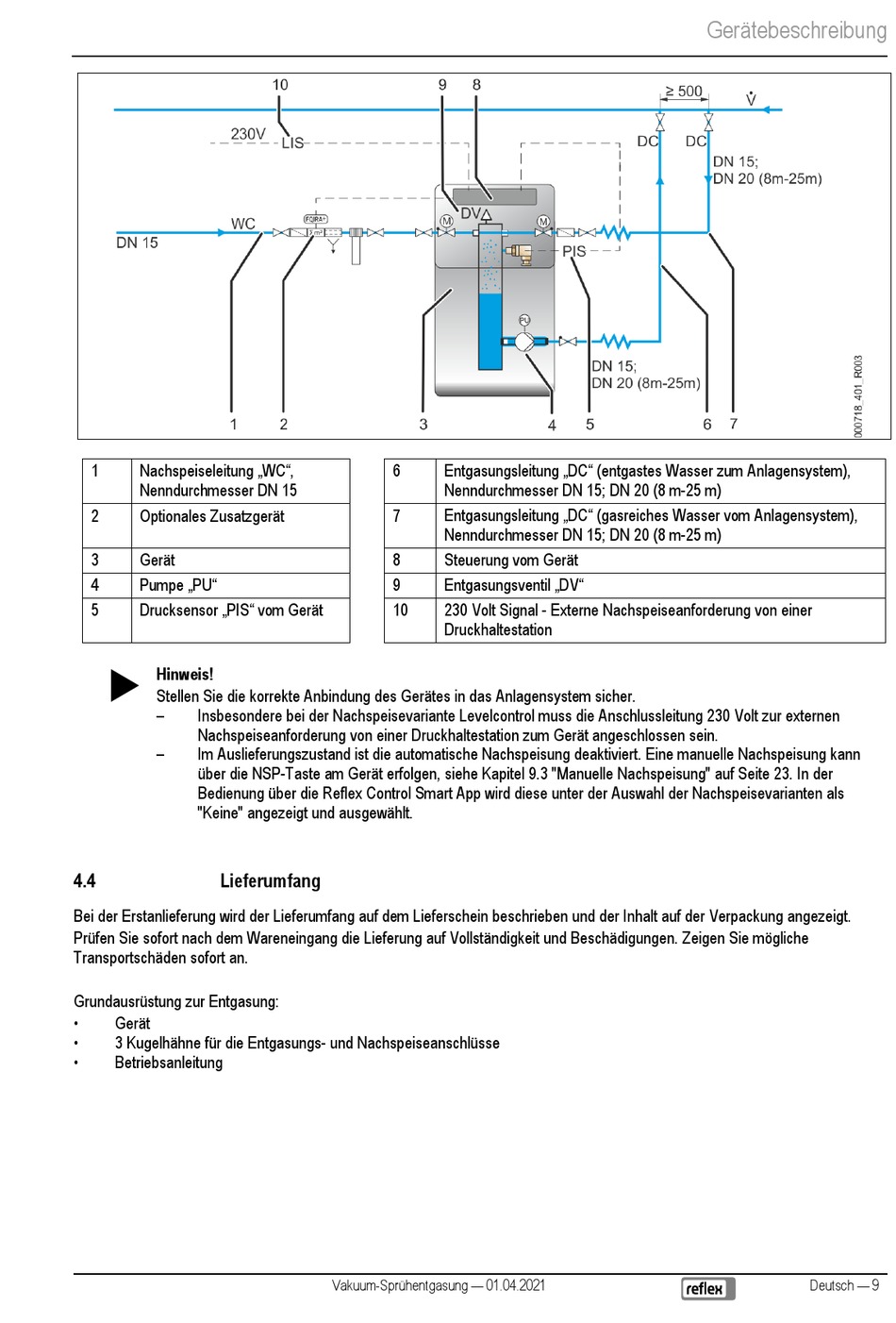

Lieferumfang - Reflex Servitec S Betriebsanleitung

1 Nachspeiseleitung „WC",
Nenndurchmesser DN 15
2 Optionales Zusatzgerät
3 Gerät
4 Pumpe „PU"
5 Drucksensor „PIS" vom Gerät
Hinweis!

Stellen Sie die korrekte Anbindung des Gerätes in das Anlagensystem sicher.
– Insbesondere bei der Nachspeisevariante Levelcontrol muss die Anschlussleitung 230 Volt zur externen
Nachspeiseanforderung von einer Druckhaltestation zum Gerät angeschlossen sein.
– Im Auslieferungszustand ist die automatische Nachspeisung deaktiviert. Eine manuelle Nachspeisung kann
über die NSP-Taste am Gerät erfolgen, siehe Kapitel 9.3 "Manuelle Nachspeisung" auf Seite 23. In der
Bedienung über die Reflex Control Smart App wird diese unter der Auswahl der Nachspeisevarianten als
"Keine" angezeigt und ausgewählt.
4.4

Lieferumfang

Bei der Erstanlieferung wird der Lieferumfang auf dem Lieferschein beschrieben und der Inhalt auf der Verpackung angezeigt.
Prüfen Sie sofort nach dem Wareneingang die Lieferung auf Vollständigkeit und Beschädigungen. Zeigen Sie mögliche
Transportschäden sofort an.
Grundausrüstung zur Entgasung:
• Gerät
• 3 Kugelhähne für die Entgasungs- und Nachspeiseanschlüsse
• Betriebsanleitung
6 Entgasungsleitung „DC" (entgastes Wasser zum Anlagensystem),
Nenndurchmesser DN 15; DN 20 (8 m-25 m)
7 Entgasungsleitung „DC" (gasreiches Wasser vom Anlagensystem),
Nenndurchmesser DN 15; DN 20 (8 m-25 m)
8 Steuerung vom Gerät
9 Entgasungsventil „DV"
10 230 Volt Signal - Externe Nachspeiseanforderung von einer
Druckhaltestation
Vakuum-Sprühentgasung — 01.04.2021
Gerätebeschreibung
Deutsch — 9
