KONTAKTFREIE INFRAROT-TEMPERATURMESSUNGEN
1.
Stellen Sie den Funktionsschalter auf die IR Position.
2.
Drücken Sie die SELECT-Taste, um °F oder °C zu wählen.
3.
Zielen Sie mit dem Infrarotsensor (auf der Vorderseite des Multimeters) auf die Oberfläche, an
der gemessen werden soll.
4.
Drücken Sie die IRT
Der Laserpointer zeigt auf die Oberfläche, die gemessen wird.
5.
Das Gebiet der Oberfläche, die gemessen werden soll muss größer als die Punktgröße sein,
bestimmt von der Entfernung abhängig von der Punktgrößenspezifikation.
6.
Lesen Sie die Temperatur im LCD-Display ab. Wenn die IRT-Taste losgelassen wird, zeigt das
LCD-Display die Temperatur für ca. 10 Sekunden.
WARNUNG: Schauen Sie nicht direkt in den Laserpointer oder zielen Sie auf die Augen.
Schwache sichtbare Laser stellen normalerweise keine Gefahr dar, können jedoch eine potenzielle
Gefahr darstellen, wenn lange in den Laser gesehen wird.

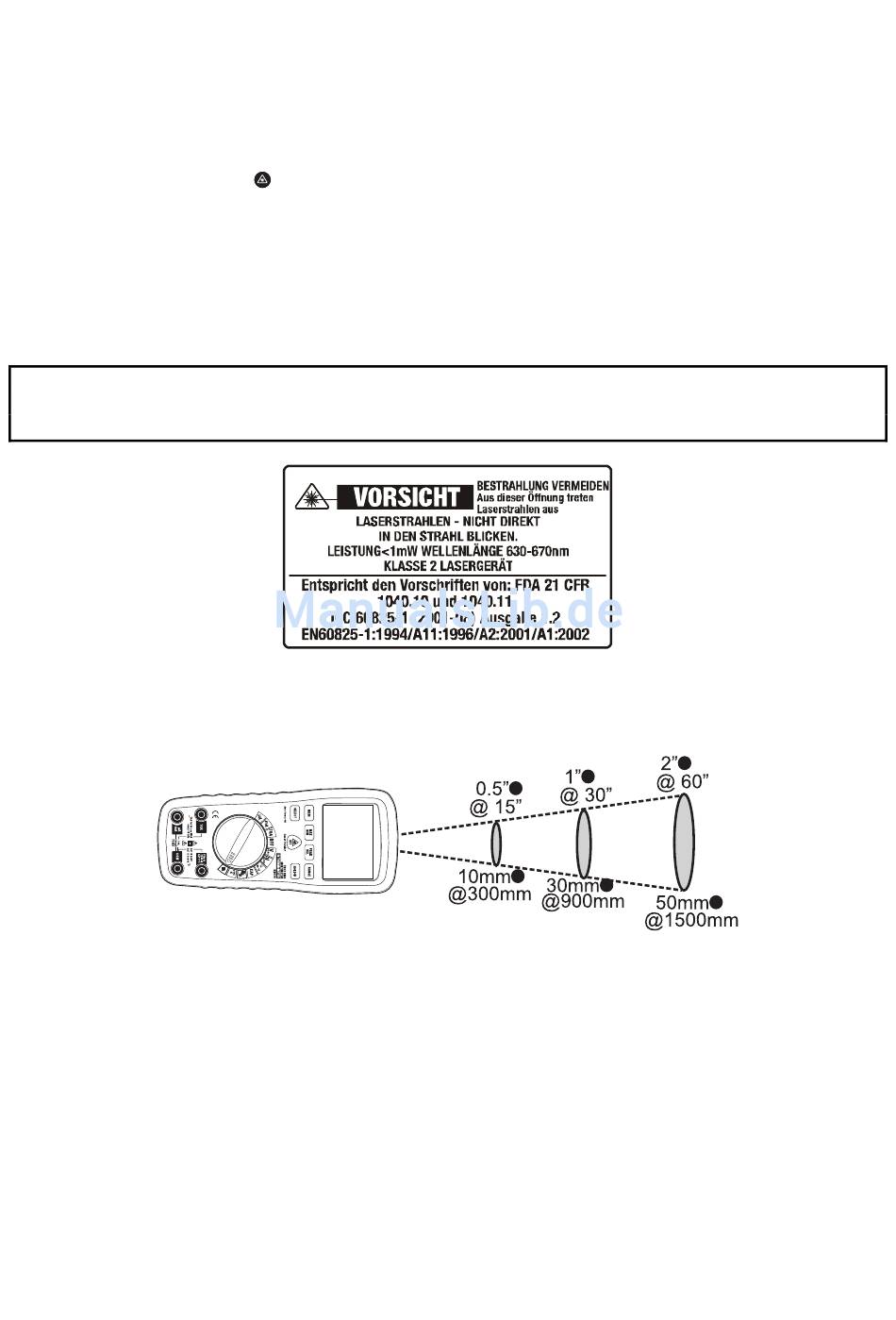

IR Punkt zu Abstand Diagramm
Das 30:1 Punkt zu Abstand Ratio bestimmt die Größe der zu messenden Oberfläche im Verhältnis
zum Abstand, den der Multimeter von der Oberfläche gehalten wird.
IR-Messhinweise
1.
Der Gegenstand, der getestet werden soll muss größer als der Punkt (Ziel) sein, wie in dem
Sichtbereichsfelddiagramm zu sehen.
2.
Sollte die Oberfläche des Testgegenstands mit Frost, Öl, Schmutz usw. bedeckt sein, reinigen
Sie diese bevor Sie Messungen durchführen.
3.
Sollte eine Oberfläche stark reflektieren, decken Sie diese mit Klebeband ab oder streichen Sie
diese mit matter schwarzer Farbe vor dem Messen.
4.
Das Multimeter kann keine Messungen durch Glas vornehmen.
5.
Dampf, Staub, Rauch usw. können die Messungen ungenau werden lassen.
6.
Um eine heiße Stelle zu finden, Zielen Sie mit dem Multimeter auf einen Bereich außerhalb
des Testbereichs und schwenken Sie das Multimeter dann (in einer Auf- und Ab-Bewegung),
bis Sie eine heiße Stelle gefunden haben.
-Taste, um das IR-Thermometer und den Laserpointer einzuschalten.
9
EX570-de-DE_V2.7 4/15
