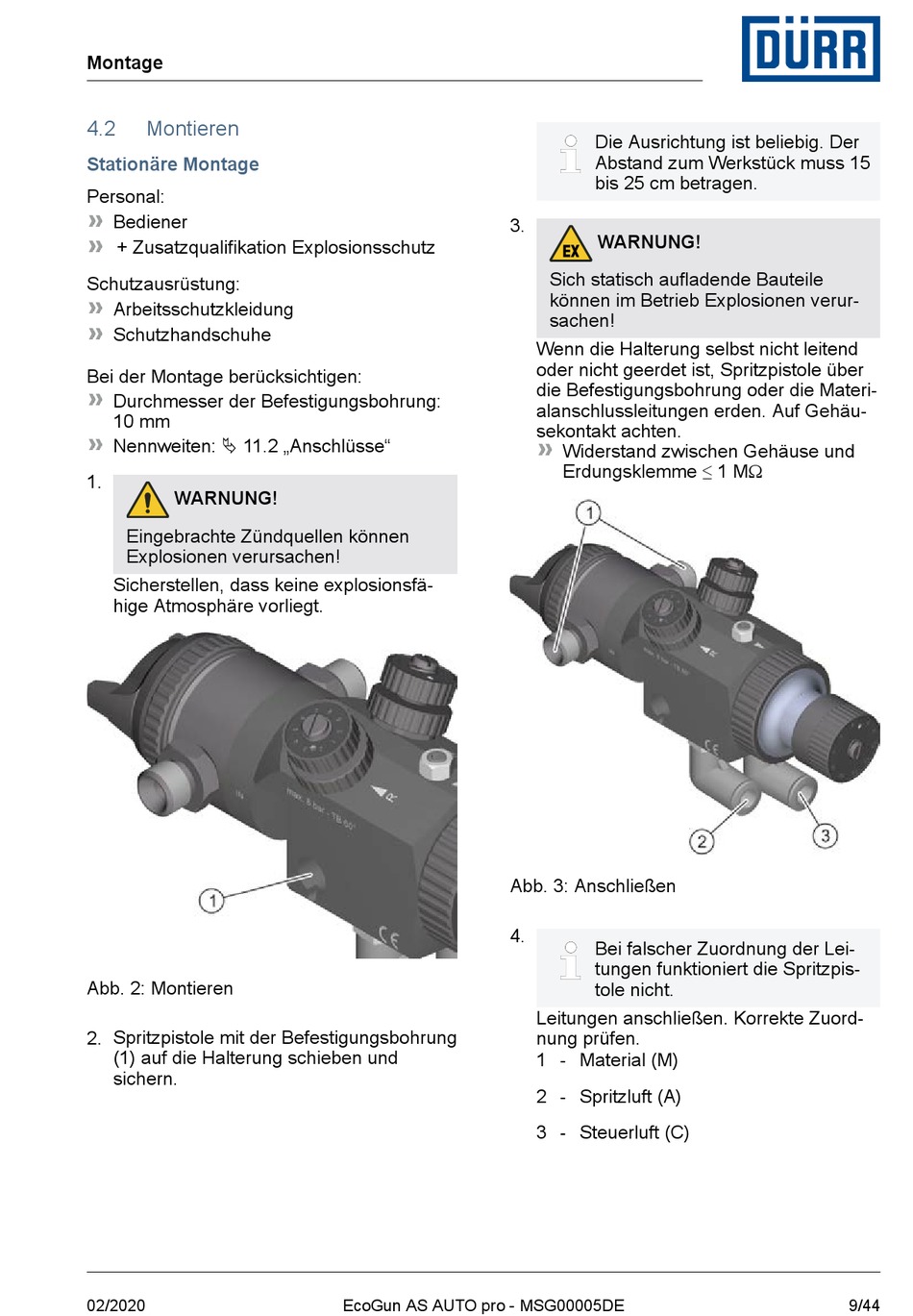

Montage
4.2
Montieren
Stationäre Montage
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
Bei der Montage berücksichtigen:
Durchmesser der Befestigungsbohrung:
10 mm
Nennweiten: Ä 11.2 „Anschlüsse"
1.
WARNUNG!
Eingebrachte Zündquellen können
Explosionen verursachen!
Sicherstellen, dass keine explosionsfä-
hige Atmosphäre vorliegt.
Abb. 2: Montieren
2. Spritzpistole mit der Befestigungsbohrung
(1) auf die Halterung schieben und
sichern.
02/2020
3.
Abb. 3: Anschließen
4.
EcoGun AS AUTO pro - MSG00005DE
Die Ausrichtung ist beliebig. Der
Abstand zum Werkstück muss 15
bis 25 cm betragen.
WARNUNG!
Sich statisch aufladende Bauteile
können im Betrieb Explosionen verur-
sachen!
Wenn die Halterung selbst nicht leitend
oder nicht geerdet ist, Spritzpistole über
die Befestigungsbohrung oder die Materi-
alanschlussleitungen erden. Auf Gehäu-
sekontakt achten.
Widerstand zwischen Gehäuse und
Erdungsklemme ≤ 1 MΩ
Bei falscher Zuordnung der Lei-
tungen funktioniert die Spritzpis-
tole nicht.
Leitungen anschließen. Korrekte Zuord-
nung prüfen.
1 - Material (M)
2 - Spritzluft (A)
3 - Steuerluft (C)
9/44
