Störungen
9.3 Störungsbehebung
9.3.1 Nadel und Düse tauschen
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
Demontieren

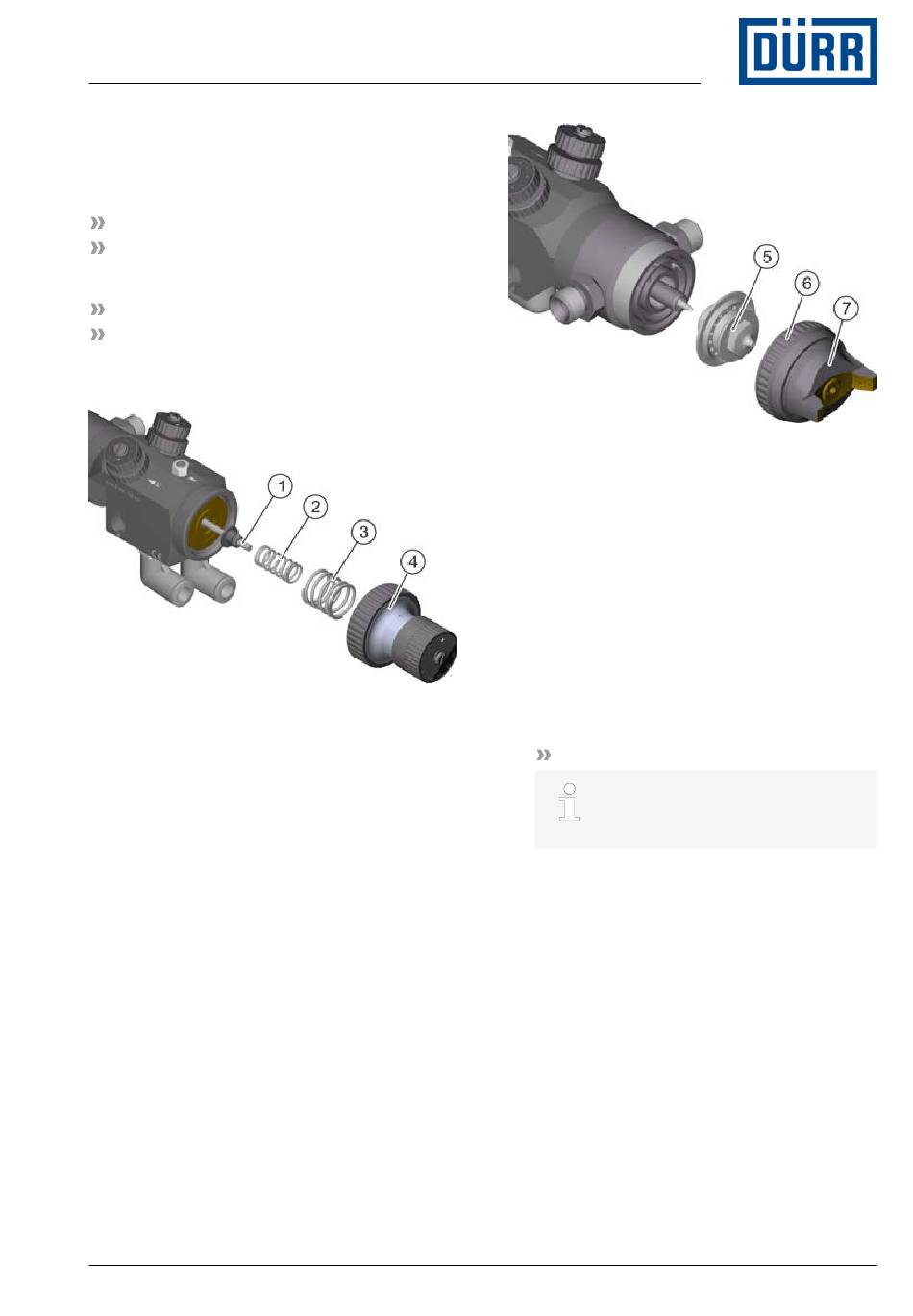

Abb. 12: Nadel demontieren
1. Verschlusskappe (4) herausschrauben
und entnehmen.
2. Nadelfeder (2) und Kolbenfeder (3) ent-
nehmen.
3. Komplette Nadel (1) nach hinten aus dem
Gehäuse herausziehen.
02/2020
Abb. 13: Düse demontieren
4. Überwurfmutter (6) lösen.
5. Überwurfmutter (6) samt Luftkappe (7)
6. Mit Gabelschlüssel (SW 13) Düse (5)
7. Verschlissene oder defekte Bauteile
Montieren
8. Düse (5) einsetzen und festziehen.
9. Überwurfmutter (6) samt Luftkappe (7)
10. Luftkappe (7) ausrichten.
11. Überwurfmutter (6) handfest festziehen.
12. Nadelschaft leicht mit silikonfreiem Öl
EcoGun AS AUTO pro - MSG00005DE
abnehmen.
herausschrauben und entnehmen.
ersetzen.
Anzugsdrehmoment: 18 bis 20 Nm
Je nach Anwendungsfall kann
eine Düse mit passendem Durch-
messer eingesetzt werden.
aufsetzen.
einschmieren. Nadel (1) vorsichtig von
hinten in das Gehäuse einschieben.
23/44
